15t 40t 80t 100t Гідравлічний прес-гальмо Cnc згинальний верстат

Прес гальмівний/згинальний верстат

Гідравлічний прес-гальмо для згинання з ЧПУ з точним заднім упором, серводвигуном, захистом безпеки, швидким затискачем, кульковим гвинтом і лінійною напрямною. Усі деталі бренду з Німеччини, США, Голландії, Італії. Товщина та довжина вигину можуть бути виготовлені на замовлення.

Вирізана графіка

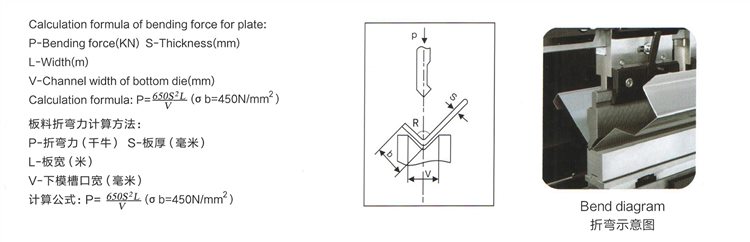

Діаграма сил для гальмівного преса

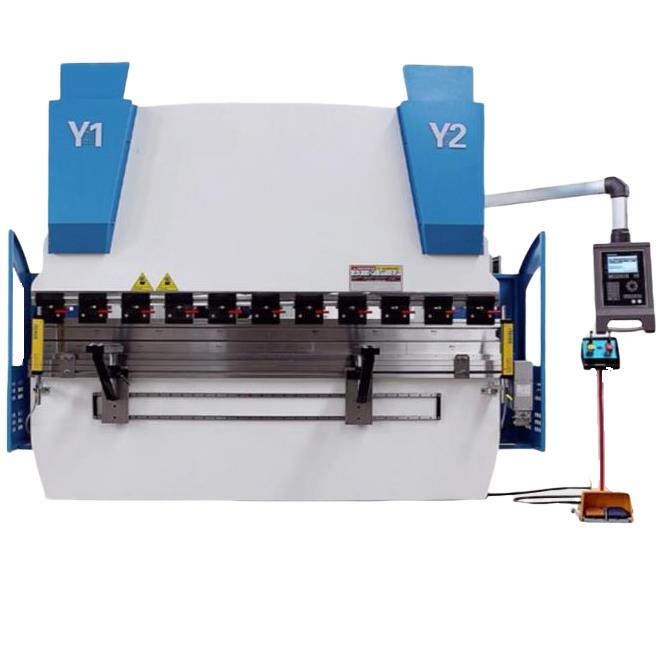

Прес гальмівний WC67Y/K

Прес гальмівний WC67Y/K

●Керування сервомотором

● Зберігайте до 100 програм

●До 25 згинань на програму

●Бібліотека інструментів і програма інструментів

● Автоматична програма кута згинання

● Вища швидкість оперативної пам'яті та заднього ходу

● Більш висока точність згинання та позиціонування

Характеристики WC 67Y/K

Вся зварна конструкція машини забезпечує високу жорсткість; машина розроблена програмним забезпеченням ANSYS, яке може забезпечити надійність і точність гальмового преса.

Двигуни для заднього упору керуються інвертором, який може досягти високої точності позиціонування заднього упору та шторка шляхом зміни частоти та напруги двигуна.

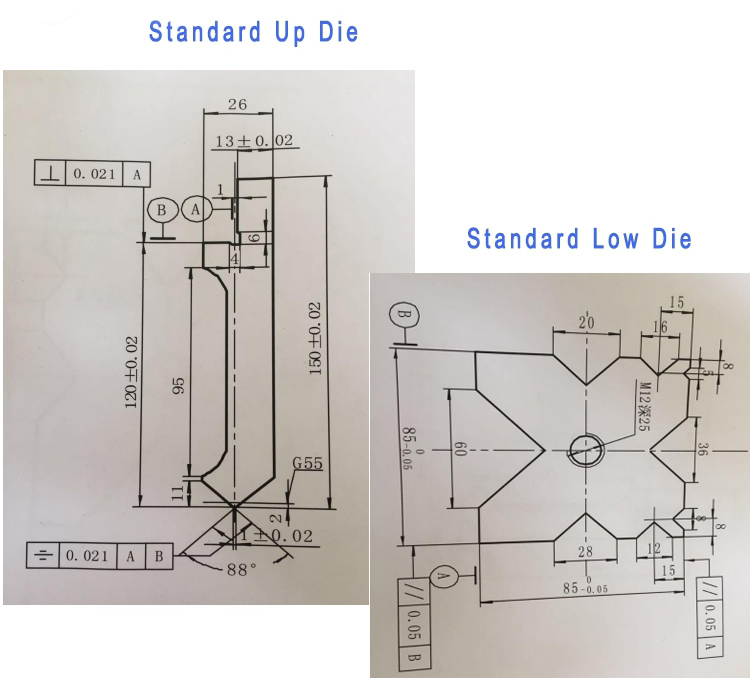

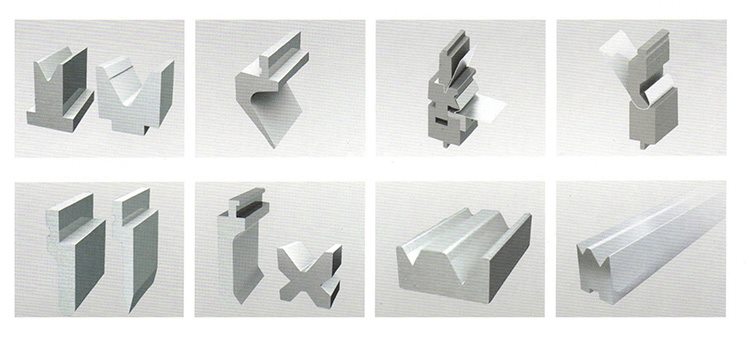

Різні пуансони та матриці є необов’язковими відповідно до вимог замовника, наприклад Multi-V матриця, радіус матриці, гусяча шия матриця тощо. Один набір повного стандартного пуансона та матриці буде включено безкоштовно.

Вісь X (задній хід) і вісь Y (хід штока або циліндра) можна запрограмувати системним контролером E21, який може зберігати до 40 груп програм. Бічний і задній металевий захисний кожух відповідає європейським стандартам безпеки.

Гідравлічне перевантаження можна захистити за допомогою переливного клапана, тиск у системі можна легко регулювати за допомогою реле тиску.

Ножний перемикач з аварійною кнопкою може негайно зупинити машину, коли трапиться аварія.

Тип	Номінальний тиск	Довжина робочого столу	Інтервал між колонками	Глибина горла	Обведення слайда	Максимальна відкритість	Потужність двигуна	Розміри
	（KN）	(мм)	(мм)	(мм)	(мм)	(мм)	(кВт)	(мм)
WC67Y- 40т/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40т/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63т/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63т/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80т/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80т/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100т/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100т/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125т/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125т/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160т/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160т/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160т/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200т/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200т/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200т/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250т/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250т/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250т/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300т/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300т/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300т/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350т/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350т/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400т/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400т/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500т/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500т/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500т/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600т/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600т/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

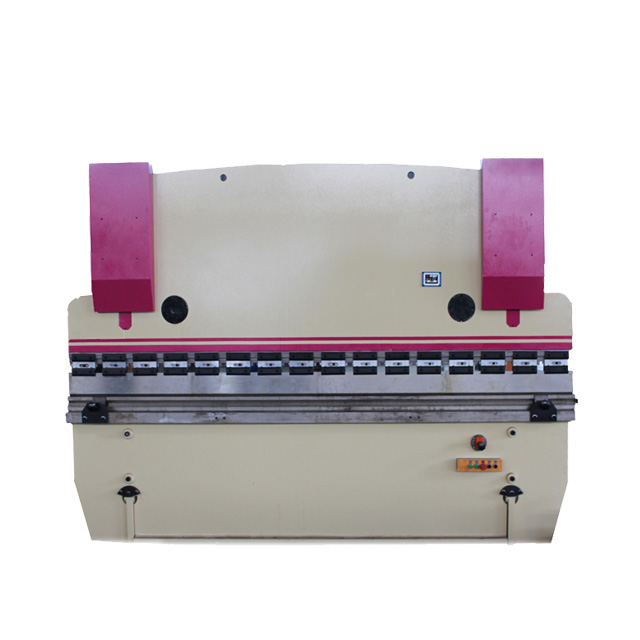

Електрогідравлічний сервопресовий гальмівний верстат з ЧПУ серії WE67K

Електрогідравлічний сервопресовий гальмівний верстат серії WE67K згинальний верстат з ЧПУ використовує інтегральне зварювання та інтегральну структуру обробки.

Основні компоненти корпусу аналізуються за допомогою програмного забезпечення аналізу кінцевих елементів ANSYS, що забезпечує надійність і
загальна точність верстата.

Головний масляний циліндр з обох сторін проривається через режим керування ходом традиційного механічного згинання перегородки
машина та використовує режим замкнутого циклу керування, що складається з електрогідравлічного сервоклапана, імпортованого з Німеччини, та лінійки, імпортованої з Німеччини.

Особливості WE67YK

● Розширена конфігурація, високоточний і високоефективний гідравлічний прес-гальмо з ЧПУ

● Цілісна структура зварювання

● Електрогідравлічна сервосистема, замкнутий цикл керування синхронізацією повзунка

● Механізм подвійного коронування

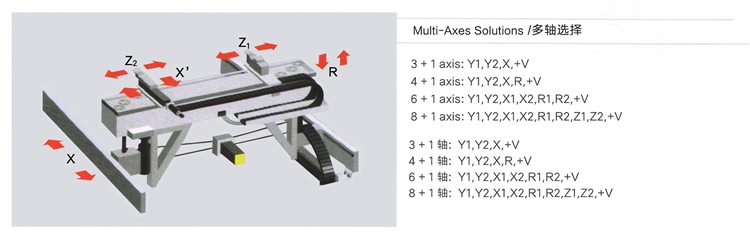

●Стандартна конфігурація з 3 осями 1:
Y1 (вгору-вниз лівого циліндра)
Y2 (вгору-вниз правого циліндра)
X (вперед-назад від backguge)
V (гідравлічне коронування)

● Додаткова система заднього упору:
4 осі заднього упору (X. R, Z1. Z2)
5 осей заднього упору (XR Z1. Z2, X')
6 осей заднього упору (X1. X2. R1. R2, Z1. Z2)

Тип	Номінальний тиск	Довжина робочого столу	Інтервал між колонками	Глибина горла	Обведення слайда	Максимальна відкритість	Потужність двигуна	Розміри
	（KN）	(мм)	(мм)	(мм)	(мм)	(мм)	(кВт)	(мм)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

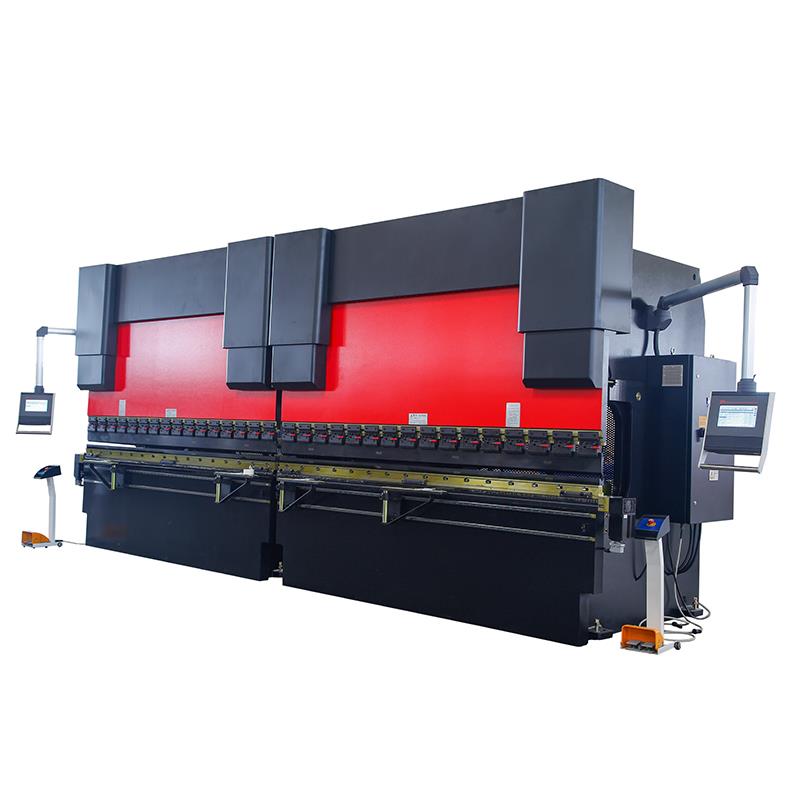

Подвійний прес-гальмо

Два мейнфрейми (WC67Y/WE67K) були вибрані для конфігурації синхронного обладнання з підключенням двох машин.

Комбінована згинальна машина з подвійною машиною може обробляти наддовгу заготовку, особливо придатну для міського будівництва, стовпа освітлення шосе, електричного стовпа тощо.

Два типи верстатів також можуть використовуватися окремо для підвищення ефективності виробництва та оснащені відхиленням
механізм компенсації.

Синхронний механізм приймає механічний рідинний сервопривід і механічний блок. ● Ця машина була об'єднана двома наборами пресів вагою 400 тонн.

Тандемне управління забезпечує синхронну роботу. Одна машина була об'єднана робочим столом, правою та лівою настінною дошкою.

Через транспортування ми приймаємо зібрану конструкцію. Стійка має сильну жорсткість, два циліндри були встановлені на правій і лівій стінках, гідравлічна система перебувала під дією електричної системи, приводний баран працював вниз. На барані є верхні штампи, коли верхні штампи та нижні штампи торкаються, система підвищить тиск і сформує заготовки.

За допомогою різних штампів і під різними типами згинання він може отримати різні форми заготовок. Якість стабільна і
надійний.

Тип	Номінальний тиск	Довжина робочого столу	Інтервал між колонками	Глибина горла	Обведення слайда	Максимальна відкритість
	（KN）	(мм)	(мм)	(мм)	(мм)	(мм)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Чи приймає ваша компанія індивідуальну пропозицію, у нас є особливі потреби.

RAYMAX — це компанія, яка займається дослідженнями та виробництвом модульних верстатів з ЧПУ. Ми маємо дуже багатий досвід і потужні можливості для дослідження та розробки верстатів. Ми дуже готові запропонувати вам індивідуальне високоефективне обладнання, якщо у вас є певна кількість потреб.

2. Який сертифікат отримує машина у вашій компанії?

Ми пройшли схвалення системи якості ISO9001 і сертифікацію CE.

3. Чи є у вас прайс-лист для додаткової конфігурації?

У нас є різні конфігурації та багато різних специфікацій, тому ми не можемо запропонувати вам прайс-лист. Будь ласка, зв’яжіться з нашим інженером з продажу, якщо вас цікавить певна конкретна конфігурація.

4. Чи приймає ваша компанія ціну CIF?

Ціна CIF включає вартість доставки машини з ЧПУ, яка потребує цитати відповідно до іншого порту призначення та різної в різні місяці. Будь ласка, зв’яжіться з нами, якщо у вас виникне така потреба. Ціна CIF також включає морську надбавку, яка становить 2‰ від 1,1*загальної суми.

5. Якщо ваш інженер приїде до нашої країни, щоб полагодити машину та провести деяке навчання, скільки це коштуватиме?

Вартість в основному включає вартість авіаквитків туди й назад, харчування та проживання, а також збір visa. Вартість персоналу становить
100 доларів США/день/людина, як правило, це робота двох людей. Але це буде залежати від великого обладнання або встановлення та налагодження всієї лінії.

6. Яка гарантія?

Гарантія становить 12 місяців, починаючи з дня прибуття машини в порт імпортера.

7. Які у вас методи транспортування?

Для більшості країн ми транспортуємо нашу машину морем, а для внутрішніх країн ми можемо використовувати залізничний або автомобільний транспорт. Експортована машина з ЧПУ упакована в дерев'яний футляр, який можна закріпити в 40 HQ.

8. Якщо машина не гарантійна, як стягнути вартість аксесуарів?

За машину, що не обслуговується гарантією, яка потребує заміни деталей, ми стягуватимемо плату відповідно до пропозиції деталей. Якщо у вас виникли запитання, напишіть нам для консультації.

9. Що б я зробив, якщо машина вийшла з ладу?

Якщо машина несправна і користувачі не можуть її вирішити, надішліть нам електронний лист для консультації. Наш сервісний відділ відповість протягом 24 годин.

10. Як визначити гарантію машини? Коли ви почали вимірювати час?

Ми визначаємо гарантію на підставі заводського номера. Гарантійний термін відраховується з моменту введення в експлуатацію та приймання обладнання. Якщо у вас виникли запитання, напишіть нам для консультації.

11. Скільки триває гарантійний термін верстата?

Ми зобов'язуємось клієнтських машин - це річна гарантія. При покупці користувача, зареєстрованого як учасник на цьому веб-сайті, із заводським номером машини, ви можете користуватися розширеною гарантією на 3 місяці. Для отримання детальної інформації зверніться до служби підтримки членів.

12. Чи є у MC керівництво з технічного обслуговування та керівництво з експлуатації?

Кожна машина з ЧПК, що виходить із заводу, буде разом із пов’язаною серією або моделлю інструкцій англійською мовою, включаючи керівництво з обслуговування та керівництво з експлуатації. Додана документація також може включати інструкцію з контролера з ЧПУ, інструкцію з деталей, які ви придбали (наприклад, поворотний стіл, масляний радіатор)

Подробиці

• Хід повзуна (мм): 320 мм
• Автоматичний рівень: напівавтоматичний
• Глибина горла (мм): 450 мм
• Тип машини: торсіонна штанга, бісерно-бісерна машина
• Довжина робочого столу (мм): 4000
• Ширина робочого столу (мм): 400 мм
• Розмір: 6060*3100*3800 мм
• Стан: новий
• Оброблений матеріал / метал: нержавіюча сталь
• Автоматика: автоматична
• Додаткові послуги: обрізка
• Рік: 2021
• Вага (кг): 1850
• Потужність двигуна (кВт): 37 кВт
• Основні переваги продажу: автоматичний
• Гарантія: 1 рік
• Застосовувані галузі: магазини будівельних матеріалів, майстерні з ремонту машин, виробничі підприємства, ферми, роздрібна торгівля, будівельні роботи, рекламна компанія
• Розташування виставкового залу: США, Німеччина, В’єтнам, Бразилія, Перу, Мексика, Росія, Таїланд, Марокко, Кенія, Чилі, Алжир, Південна Африка
• Тип маркетингу: Новий продукт 2020
• Звіт про випробування обладнання: надається
• Відеовиїзний огляд: Надається
• Гарантія на основні компоненти: 1 рік
• Основні компоненти: двигун
• Надане післяпродажне обслуговування: інженери, які можуть обслуговувати обладнання за кордоном, безкоштовні запасні частини, встановлення на місці, введення в експлуатацію та навчання, обслуговування та ремонт на місці, відеотехнічна підтримка, онлайн-підтримка
• Сировина: сталевий пруток
• Потужність: гідравлічна
• Використання: згинання листового металу
• Напруга: 220В/380В/400В
• Матеріал обробки: сталь алюміній
• Використання: квадратна сталева двотаврова балка тощо.
• Оброблений матеріал: згинання листової сталі з м’якої сталі
• Матеріали: Алюмінієва пластина для гнуття
• Сертифікація: ISO 9001:2000
• Післягарантійне обслуговування: Технічна відеопідтримка, Онлайн підтримка, Запасні частини, Виїзне обслуговування та ремонт
