Гідравлічний прес-гальмо 3-метровий 160-тонний високоякісний згинальний верстат з ЧПУ Wc67y

Опис продукту

Гідравлічний прес-гальмо для згинання з ЧПУ з точним заднім упором, серводвигуном, захистом безпеки, швидким затискачем, кульковим гвинтом і лінійною напрямною. Все з Німеччини, США, Голландії, Італії Фірмові запчастини. Товщина згину та довжина можуть бути виготовлені на замовлення.

Високоточний задній датчик

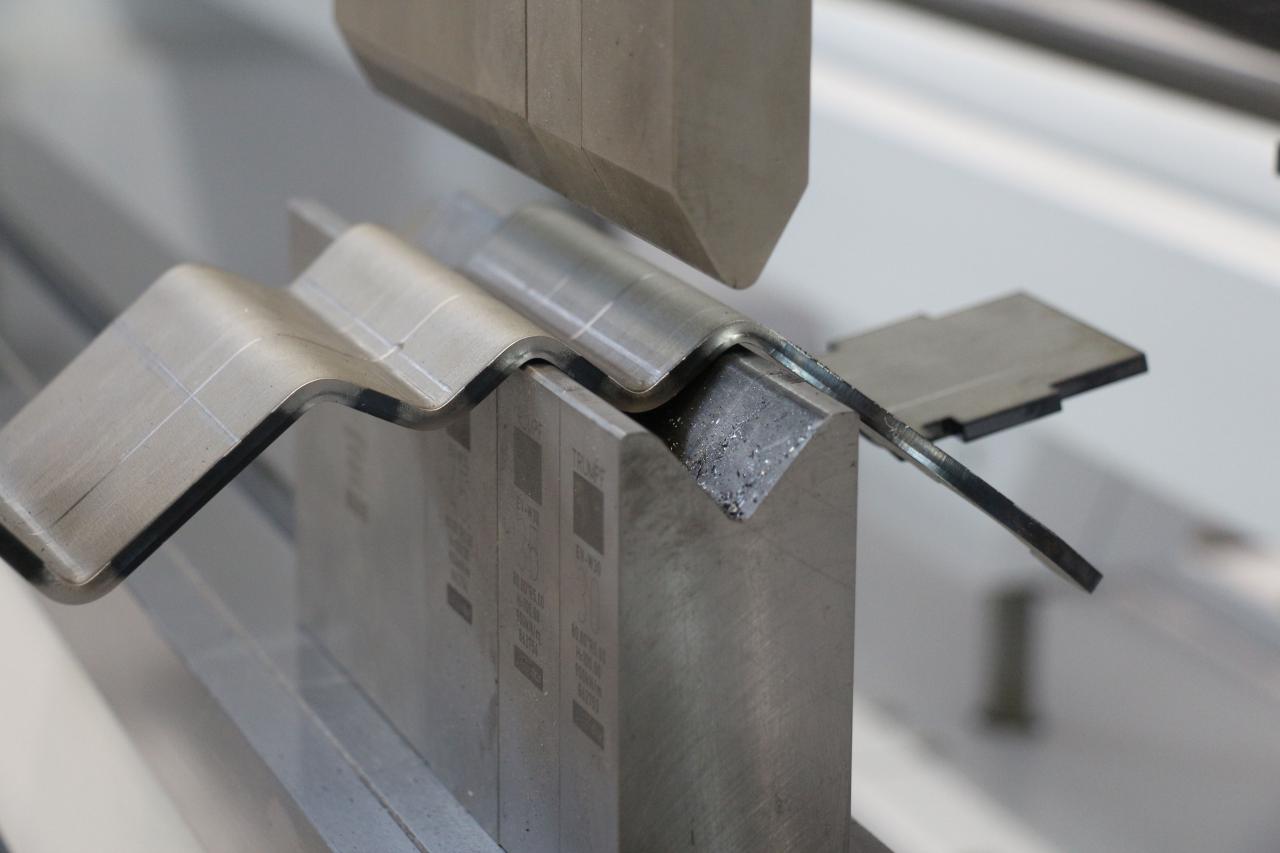

Вирізана графіка

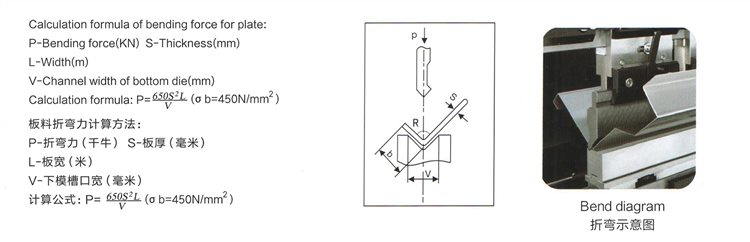

Методика розрахунку сили вигину листа

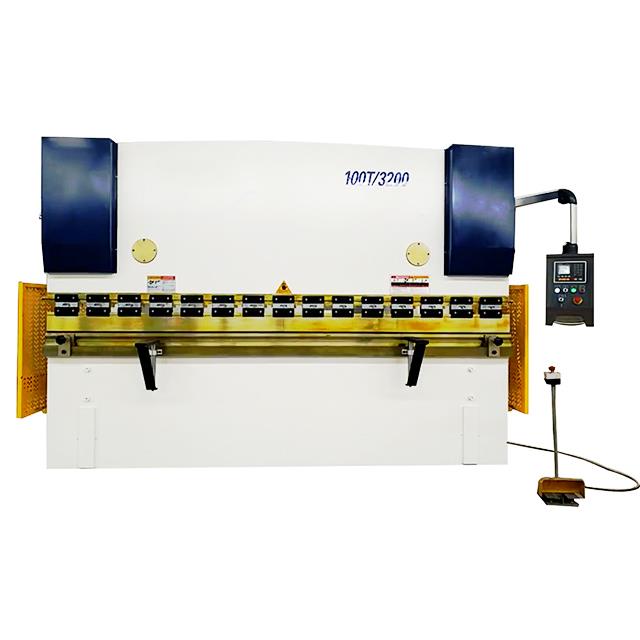

Прес гальмівний WC67Y/K

• Керування сервомотором
• Зберігає до 100 програм
• До 25 згинань на програму
• Бібліотека інструментів і програма інструментів
• Програма автоматичного кута згинання
• Вища швидкість оперативної пам'яті та заднього ходу
• Більш висока точність згинання та позиціонування

Особливості WC67Y/K

• Вся зварна конструкція машини забезпечує високу жорсткість; машина розроблена програмним забезпеченням ANSYS, яке може забезпечити надійність і точність гальмового преса.
• Двигуни для заднього упору керуються інвертором, який може досягти високої точності позиціонування заднього упору та штока шляхом зміни частоти та напруги двигуна.

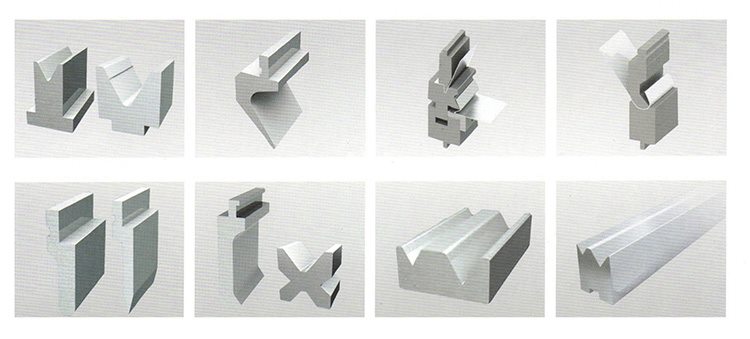

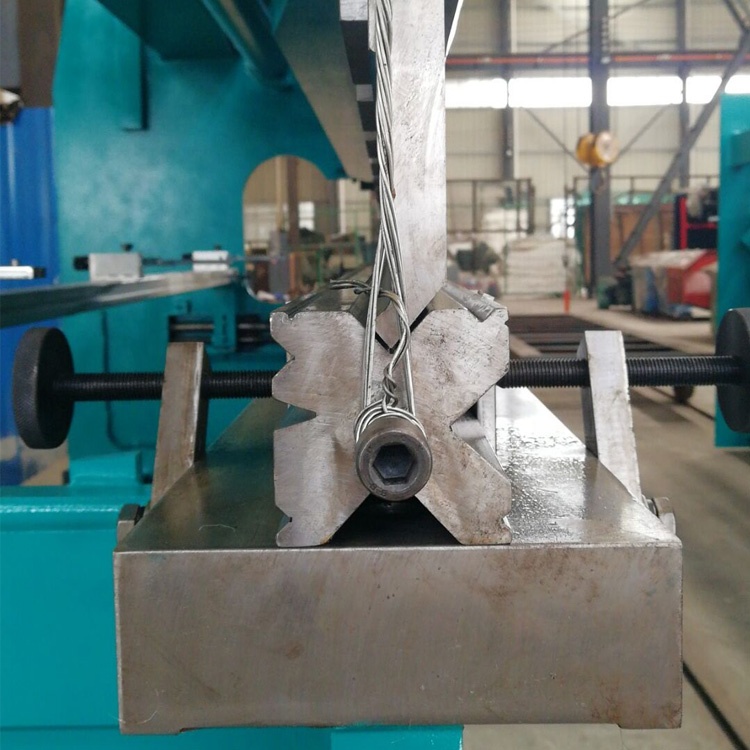

• Різні пуансони та матриці є необов’язковими відповідно до вимог замовника, наприклад Multi-V матриця, радіус матриці, матриця з гусячою шиєю тощо. Один набір повного стандартного пуансона та матриці буде включено безкоштовно.
• Вісь X (задній хід) і вісь Y (хід штока або циліндра) можна запрограмувати системним контролером E21, який може зберігати до 40 груп програм. Бічний і задній металевий захисний кожух відповідає європейським стандартам безпеки.
• Гідравлічне перевантаження можна захистити за допомогою переливного клапана, тиск у системі можна легко регулювати за допомогою реле тиску.
• Ножний перемикач з аварійною кнопкою може негайно зупинити машину, коли трапиться аварія.

Тип	Номінальний тиск	Довжина робочого столу	Інтервал між колонками	Глибина горла	Обведення слайда	Максимальна відкритість	Потужність двигуна	Розміри
	（KN）	(мм)	(мм)	(мм)	(мм)	(мм)	(кВт)	(мм)
WC67Y- 40т/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40т/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63т/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63т/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80т/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80т/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100т/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100т/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125т/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125т/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160т/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160т/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160т/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200т/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200т/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200т/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250т/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250т/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250т/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300т/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300т/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300т/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350т/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350т/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400т/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400т/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500т/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500т/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500т/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600т/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600т/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

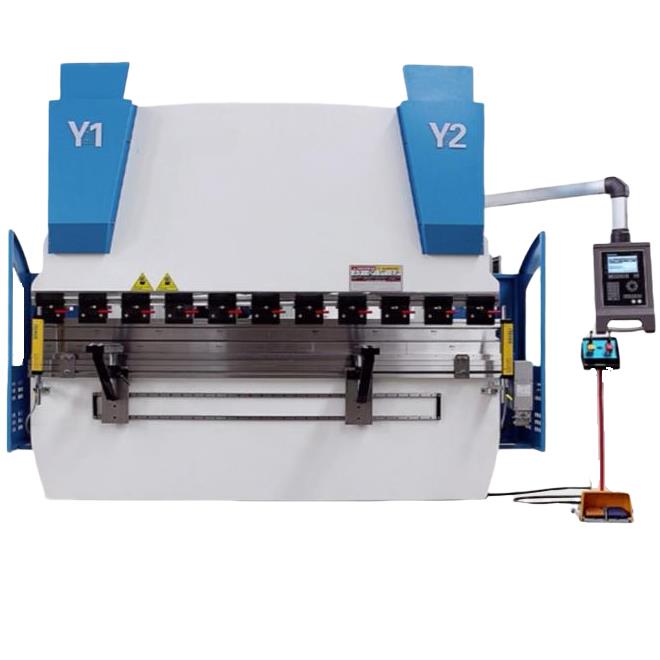

Прес гальмівний WE67K

Електрогідравлічний сервопресовий гальмівний верстат серії WE67K згинальний верстат з ЧПУ використовує інтегральне зварювання та інтегральну структуру обробки.

Основні компоненти корпусу аналізуються за допомогою програмного забезпечення аналізу кінцевих елементів ANSYS, що забезпечує надійність і загальну точність верстата.

Основний масляний циліндр з обох сторін проривається через режим керування ходом традиційної механічної згинальної машини з перегородкою та приймає режим керування замкнутим циклом, що складається з електрогідравлічного сервоклапана, імпортованого з Німеччини, та лінійки, імпортованої з Німеччини.

Особливості WE67YK

• Розширена конфігурація, високоточний і високоефективний гідравлічний прес-гальмо з ЧПУ
• Цілісна зварювальна структура
• Електрогідравлічна сервосистема, замкнутий цикл керування синхронізацією повзунка
• Механізм подвійного вінчання

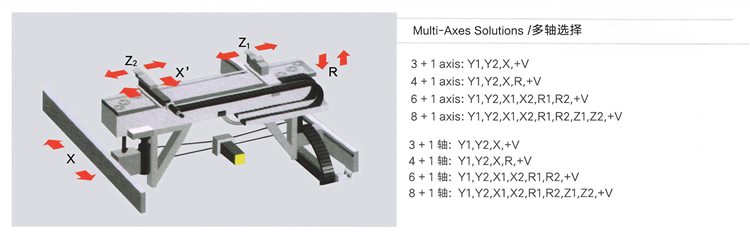

• Стандартна конфігурація з 3 1 осями:
  Y1 (вгору-вниз лівого циліндра)
  Y2 (вгору-вниз правого циліндра)
  X (вперед-назад від backguge)
  V (гідравлічне коронування)
• Система заднього упору (опція):
  4 осі заднього упору (X. R, Z1. Z2)
  5 осей заднього упору (XR Z1. Z2, X')
  6 осей заднього упору (X1. X2. R1. R2, Z1. Z2)

Тип	Номінальний тиск	Довжина робочого столу	Інтервал між колонками	Глибина горла	Обведення слайда	Максимальна відкритість	Потужність двигуна	Розміри
	（KN）	(мм)	(мм)	(мм)	(мм)	(мм)	(кВт)	(мм)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

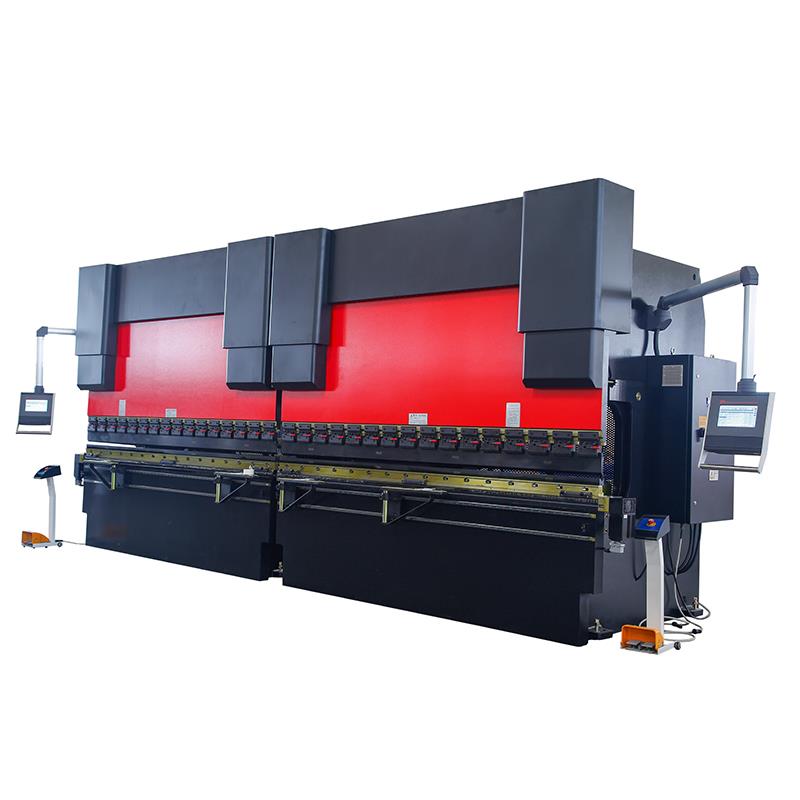

Тандемний прес-гальмо

• Два мейнфрейми (WC67Y/WE67K) були вибрані для конфігурації синхронного обладнання з підключенням двох машин.
• Комбінована згинальна машина з подвійною машиною може обробляти наддовгу заготовку, особливо придатну для міського будівництва, стовпа освітлення шосе, електричного стовпа тощо.
• Два типи верстатів також можуть використовуватися окремо для підвищення ефективності виробництва та оснащені механізмом компенсації прогину.
• Синхронний механізм приймає механічний рідинний сервопривід і механічний блок.
• Ця машина була об’єднана двома комплектами пресів вагою 400 тонн.
• Тандемне управління забезпечує синхронну роботу. Одна машина була об'єднана робочим столом, правою та лівою настінною дошкою.
• Через транспортування ми приймаємо зібрану конструкцію. Стійка має сильну жорсткість, два циліндри були встановлені на правій і лівій стінках, гідравлічна система перебувала під дією електричної системи, приводний баран працював вниз. На барані є верхні штампи, коли верхні штампи та нижні штампи торкаються, система підвищить тиск і сформує заготовки.
• За допомогою різних штампів і під різними типами згинання він може отримати різні форми заготовок. Якість стабільна і
  надійний.

Тип	Номінальний тиск	Довжина робочого столу	Інтервал між колонками	Глибина горла	Обведення слайда	Максимальна відкритість
	（KN）	(мм)	(мм)	(мм)	(мм)	(мм)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Який наш основний продукт?

A1: Наша компанія є професійним обладнанням для обробки листового металу RAYMAX. Зосередьтеся на прес-машині з чотирма колонками, прес-машині для тиснення дверей, верстаті для згинання, верстаті для стрижки, машині для плазмового різання з ЧПУ, верстаті для прокатки, машині для штампування, гідравлічному станку, зварювальному обладнанні. Всі ці машини будуть вирішені для бака, каструлі, візка тощо.

Q2. Коли я можу отримати ціну?

A2: Зазвичай ми пропонуємо пропозицію протягом 8 годин. Для термінової пропозиції зв’яжіться з нами для спеціального замовлення.

Q3. Що таке термін торгівлі?

A3: Ми приймаємо Ex-work factory, FOB Dalian, CNF або CIF, як вашу вимогу.

Q4. Скільки триває наш час виробництва?

A4: Це залежить від типу обладнання.
Часто ми доставляємо товар протягом 35 днів.

Q5. Який термін оплати?

A5: T/T перед відправленням або L/C у вигляді.

Q6. Як отримати заміну, якщо продукти пошкоджені під час транспортування?

A6: По-перше, ми повинні дослідити причину пошкодження. У той же час ми вимагатимемо страховку самостійно або допоможемо покупцеві.
По-друге, ми надішлемо заміну покупцеві. Особа, відповідальна за вищевказані пошкодження, несе відповідальність за вартість заміни.

Q7. Які ваші умови пакування?

A7: Упаковка: експортний пакет, придатний для контейнерних перевезень.
Дерев'яний ящик, залізний піддон, пластикова плівка тощо.

Q8. Ви перевіряєте всі свої товари перед доставкою?

A8: Так, у нас є 100% тест перед доставкою.

Q9: Де знаходиться ваша фабрика?

A9: Наша фабрика розташована в Даляні, провінція Ляонін.

Q10: Яка ваша гарантія?

A10: Гарантія: 24 місяці після комерційного запуску або 18 місяців з дати відвантаження, якщо термін дії закінчився раніше.

Q11: Чи можете ви організувати тридцятисторонню перевірку перед відвантаженням?

A11: Передвідвантажувальна перевірка: передвідвантажувальна перевірка постачальника є остаточною; перевірка третьою стороною перед відвантаженням за вартістю покупця.

Q12: Чи можемо ми зробити наш логотип OEM?

A12: Так, на продукти з малюнками, які ви надаєте, ми, звичайно, застосовуємо ваш логотип ",

Подробиці

• Хід повзуна (мм): 320 мм
• Автоматичний рівень: напівавтоматичний
• Глибина горла (мм): 450 мм
• Тип машини: торсіонна штанга, прес-гальмо
• Довжина робочого столу (мм): 3200
• Ширина робочого столу (мм): 400 мм
• Розмір: 3260*3100*3800 мм
• Стан: новий
• Матеріал / Оброблений метал: латунь / мідь, нержавіюча сталь, СПЛАВ, вуглецева сталь, алюміній
• Автоматика: автоматична
• Додаткові послуги: Механічна обробка
• Вага (кг): 44000
• Потужність двигуна (кВт): 37 кВт
• Основні переваги продажу: автоматичний
• Гарантія: 1 рік
• Застосовувані галузі: магазини будівельних матеріалів, майстерні з ремонту машин, виробничі підприємства, ферми, роздрібна торгівля, будівельні роботи, рекламна компанія
• Розташування виставкового залу: США, Бразилія, Перу, Таїланд, Аргентина, Чилі, Колумбія, Алжир
• Тип маркетингу: Новий продукт 2020
• Звіт про випробування обладнання: надається
• Відеовиїзний огляд: Надається
• Гарантія на основні компоненти: 1 рік
• Основні компоненти: підшипник, двигун, насос, редуктор, ПЛК, резервуар під тиском, двигун, інше, коробка передач
• Потужність: гідравлічна
• Сировина: лист / плита прокатки
• Надане післяпродажне обслуговування: інженери, які можуть обслуговувати обладнання за кордоном, безкоштовні запасні частини, встановлення на місці, введення в експлуатацію та навчання, обслуговування та ремонт на місці, відеотехнічна підтримка, онлайн-підтримка
• Найменування: прес гальмівний верстат ціна
• КОНТРОЛЕР: ESTUN E21s
• Управління: перетворювач частоти двигунів змінного струму
• Глибина горла: 450 мм
• Тип: Гідравлічні згинальні інструменти
• Застосування: згинання нержавіючої пластини
• Сертифікація: ce
• Післягарантійне обслуговування: відеотехнічна підтримка, онлайн підтримка
