Прес-гальмо з ЧПУ з електрогідравлічним синхронним згинальним верстатом з фотоелектричним захистом

Електрогідравлічний прес-гальмо

Прес RAYMAX оснащений системою коронування з ЧПК для покращення якості, системою заднього калібру з сервоприводом для
збільшені швидкості та графічний блок керування з підтримкою 3D для імітації послідовностей згинання та точок зіткнення. Також збільшені робочі швидкості, хід, денне світло та потужність пресування машин серії GENIUS. Майбутнє - в результаті зростання вартості енергії та все більш економічно ефективних дисків з регульованою швидкістю, які пропонуються на ринку, рішення зі змінною швидкістю знаходяться на випередженні.

Технічні характеристики продукту

Тип	63T/2500	80T/3200	100 т/3200	160T/3200	200 т/3200	250 т/3200	300 т/3200
Номінальна сила (КН)	630	800	1000	1600	2000	2500	3000
Довжина вигину (мм)	2500	3200	3200	3200	3200	2700	3200
Вертикальна відстань (мм)	1900	2700	2700	2700	2700	2700	2700
Глибина горла (мм)	350	350	400	400	400	400	400
Хід повзунка (мм)	170	170	200	200	200	200	200
Максимальний отвір (мм)	380	380	420	420	420	420	420
Основна потужність (кВт)	5.5	7.5	7.5	11	15	15	22
Кукурікаючі циліндри	2	3	3	3	3	3	3
Контрольні осі	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Хід осі X (мм)	500	500	500	500	500	500	500
Швидкість осі X (мм/с)	200	200	200	200	200	200	200
Загальний розмір (ДxШxВ) (мм)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Вага (тонна)	5.8	7.8	8.5	11	14.2	15.6	16.8

Конфігурація продукту

Система управління ДА-53Т

*Сенсорна навігація за допомогою «гарячих клавіш».

* Кольоровий TFT з високою роздільною здатністю 10,1 дюйма

* До 4 осей (Y1, Y2 + 2 допоміжні осі)

*Контроль коронування

*Бібліотека інструментів / матеріалів / продуктів

*Управління сервоприводом і частотним інвертором

* Розширені алгоритми керування віссю Y для клапанів із замкнутим і відкритим контуром.

*TandemLink (опція)

*Інтерфейс USB-накопичувачів

*Програмне забезпечення Profile-T для автономного режиму

Швидкі затиски

*Стандартні подвійні V нижні матриці з різним розміром і різноманітними гніздами на вибір, зручні для заміни матриць, здатні згинати звичайні пластини, з високою вартісною продуктивністю верстака CNC подвійної V матриці, зручної для встановлення сегментованих матриць.

Тайвань HIWIN Кульковий гвинт і лінійна направляюча рейка

* Оснащений тайванським кульковим гвинтом HIWIN і лінійною направляючою рейкою, задній упор приймає горизонтальну монтажну конструкцію оболонки з високою стабільністю, одношарову подвійну направляючу рейку, високу точність, привід осі X, автоматичну систему з ЧПК

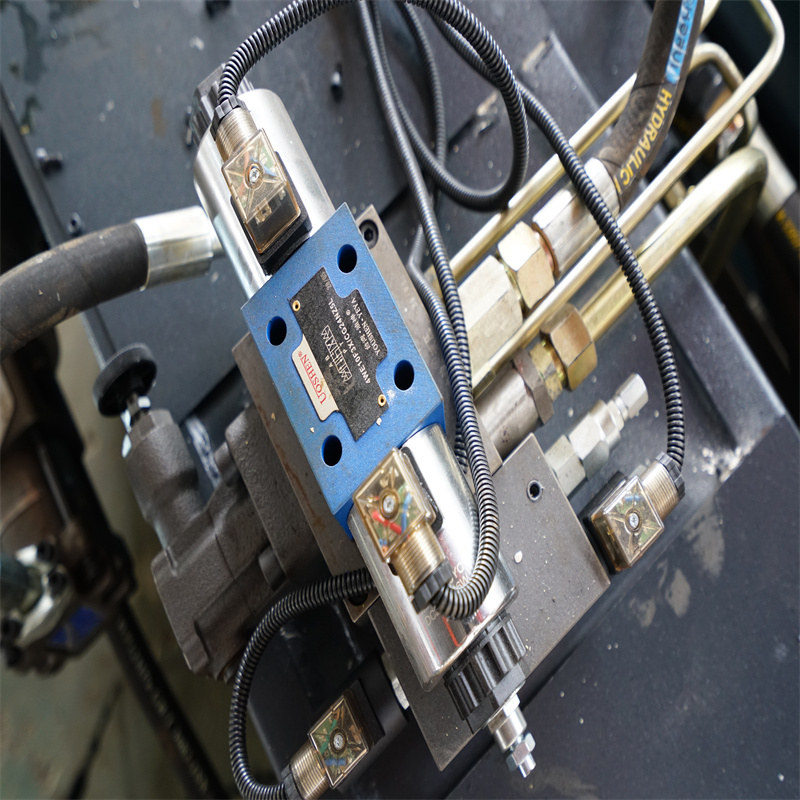

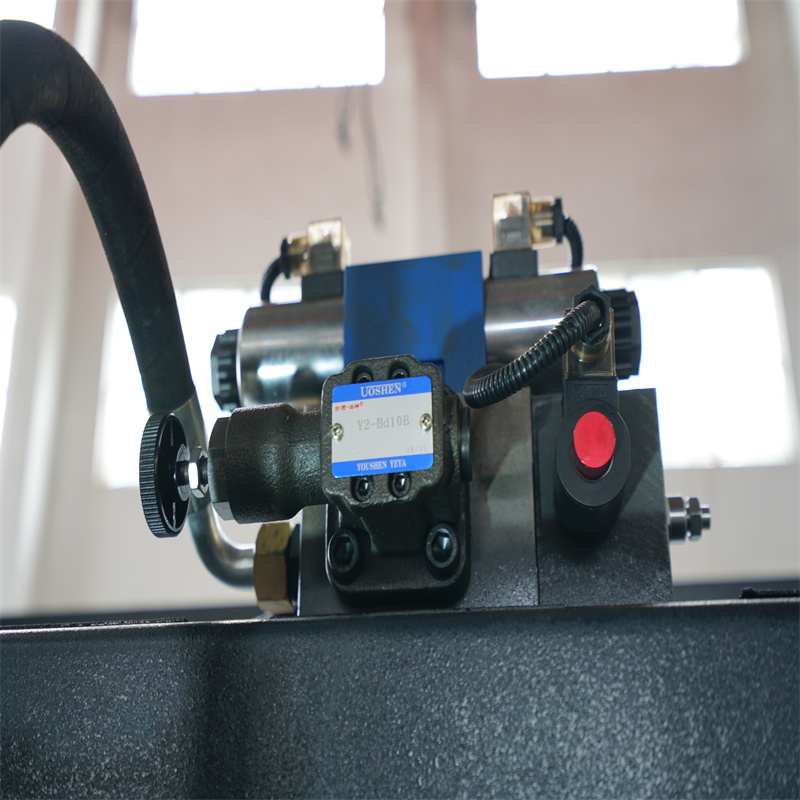

Всесвітньо відомий набір гідравлічних значень

Використовуйте кращий німецький циліндровий клапан BOSCH REXROTH, щоб забезпечити високу продуктивність і високу надійність, відсутність витоків і несправностей.

Механічне кричання осі V

Механічне кричання осі V, що покращує точність кута згину та лінійність

Двигун Siemens

Гарантує термін служби машини та знижує рівень шуму під час роботи

Ножний перемикач

* Він рухомий і може зупинити роботу в будь-який час за допомогою екстреної кнопки. Збільшення терміну служби та опціональна чутливість. Це надійніше.

Палець ручного заднього калібру

* Від 2 до 5 задніх пальців (стандарт 3)

0il насос

* Американський всесвітньо відомий бренд гідравлічних насосів. Він добре працює та забезпечує велику потужність для всієї системи. Використання насоса Sunny забезпечує тривалий термін служби насоса та зниження шуму при роботі.

Інструменти 42CrMo

*Матриці виготовлені зі сталі 42CrMo, твердість після термообробки до 42 градусів, що забезпечує термін служби матриці

Іспанія FAGOR Решітка

*Сигнал положення повзунка передається на контролер за допомогою іспанської лінійки FAGOR Grating, потім контролер з ЧПК регулює кількість паливного баку, змінюючи розмір відкриття синхронного клапана, тим самим керуючи повзунком (Y1, Y2), що працює на тій самій частоті, зберігаючи паралельність стан робочого столу.

Потужний кабінет

*Французька електрика Schneider для забезпечення стабільності машини та сервопривід Estun для контролю точності осей X, Y.

*Відкриті двері

*Вимкнути

Подробиці

• Хід повзуна (мм): 120 мм
• Автоматичний рівень: повністю автоматичний
• Глибина горла (мм): 320 мм
• Тип машини: синхронізована
• Довжина робочого столу (мм): 3200
• Ширина робочого столу (мм): 3200 мм
• Розмір: 3500x1700x2200 мм
• Стан: новий
• Місце походження: Китай
• Матеріал / Оброблений метал: латунь / мідь, нержавіюча сталь, СПЛАВ, вуглецева сталь, алюміній
• Автоматика: автоматична
• Додаткові послуги: обрізка
• Рік: 2021
• Вага (кг): 2800
• Потужність двигуна (кВт): 13,5 кВт
• Основні переваги продажу: автоматичний
• Гарантія: 2 роки
• Відповідні галузі: готелі, магазини одягу, магазини будматеріалів, майстерні з ремонту машин, заводи, заводи з виробництва продуктів харчування та напоїв, ферми, ресторани, домашнє використання, роздрібна торгівля, магазини продуктів харчування, друкарні, будівельні роботи, енергетика та гірнича промисловість, магазини продуктів харчування та напоїв , Інше, Рекламна компанія
• Розташування виставкового залу: немає
• Тип маркетингу: Новинка 2021
• Звіт про випробування обладнання: надається
• Відеовиїзний огляд: Надається
• Гарантія на основні компоненти: 2 роки
• Основні компоненти: підшипник, двигун, насос, ПЛК, двигун
• Система управління ЧПУ: DA53T
• Функція: згинання листового металу
• Потужність: 13 кВт
• Найменування виробу: прес гальмівний
