Delem Da66t 125 3+1 4+1 6+1 8+1 Гідравлічний прес-гальмо з ЧПУ для згинання металевої пластини

Інформація про Продукт

Ця машина є новим верстатом для згинання з ЧПК, випущеним RAYMAX у 2020 році, і підходить для виробників з високими вимогами до точності та економічності. Машина є нашою найпопулярнішою моделлю за обсягом і справжньою робочою конячкою, яка виготовлена з високоякісних деталей і забезпечує серйозну надійність. Технологія синхронізації Y1 і Y2 забезпечує високу швидкість наближення, згинання та повернення. Його довжину згинання та діапазон тиску можна налаштувати відповідно до різноманітних виробничих вимог.

Наукове проектування

1. Синхронний рух осей Y1 і Y2, кожна з яких контролюється незалежним циліндром

2, Можливість додавати опції та оновлення конфігурації на більш пізньому етапі

Екологічно чистий

Низький рівень шуму під час очікування та швидкого зниження (менше 25 децибел), натискання та повернення, оскільки тиск у гідравлічній системі є замкнутим контуром керування основним серводвигуном. Споживання енергії нижче, ніж звичайна машина, на 60% завдяки використанню серводвигуна.

Стабільна та довговічна робота корпусу машини

1, рама машини інтегрована зварювання.

2，Рамка машини, сформована тривимірним обробним центром з ЧПК за один процес, що забезпечує паралельність і вертикальність кожної монтажної поверхні.

3，Внутрішнє ламінування напруги шляхом загартування.

4，Дробеструйна обробка для видалення іржі та антикорозійної обробки.

1. Система керування: DA52s (додатково Cybelec CT8 зі Швейцарії)

Швидке програмування на одній сторінці

• Навігація за допомогою гарячих клавіш

• 7” VGA кольоровий TFT

• До 4 осей (Y1, Y2 і 2 допоміжні осі)

•Контроль коронування

• Бібліотека інструментів/матеріалів/продуктів

• USB, периферійний інтерфейс

• Основними функціями керування машиною є вісь Y1 Y2 XR.

• Удосконалені алгоритми керування віссю Y для клапанів із замкнутим і відкритим контуром

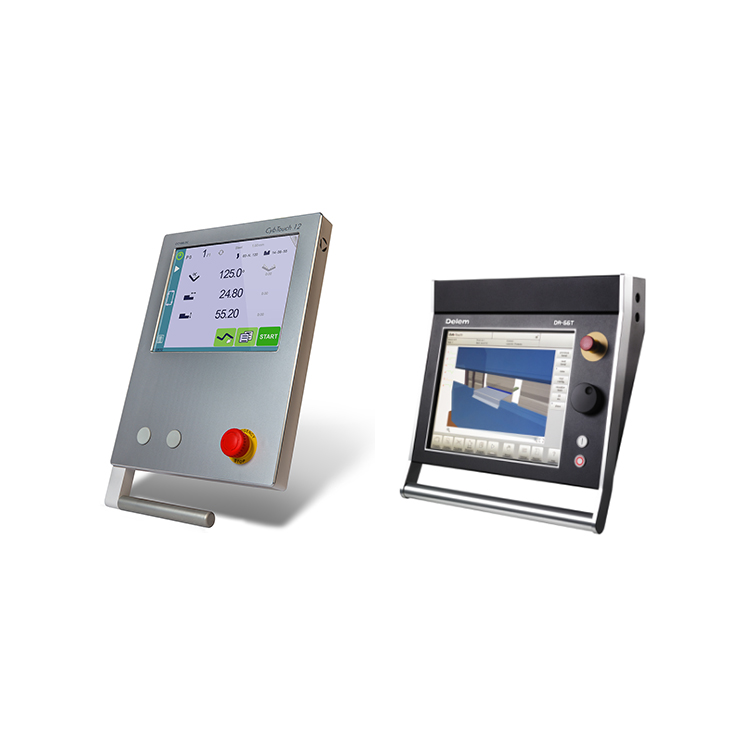

Додаткова система керування:

(DA66T DA69T / Cybelec CT8 CT12 зі Швейцарії)

Додаткова вісь (3 1/4 1/6 1/8 1)

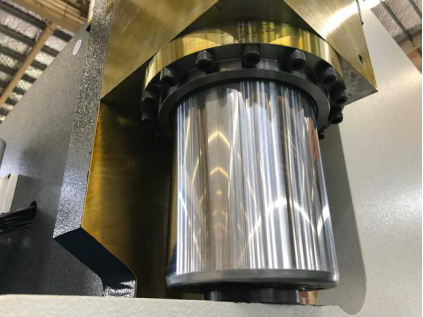

2. Циліндр
Як китайський бренд преміум-класу, він має термін служби понад 10 років

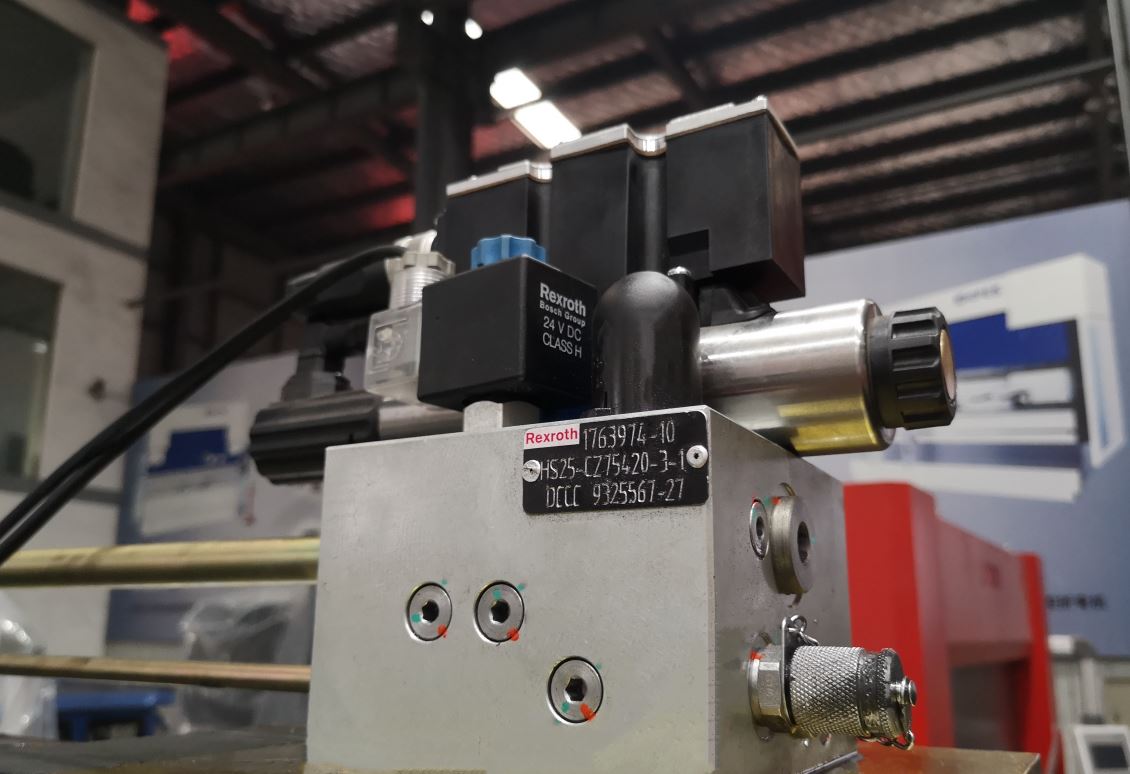

3. Пропорційний клапан
Пропорційний клапан точно регулює рухи осей Y1 Y2

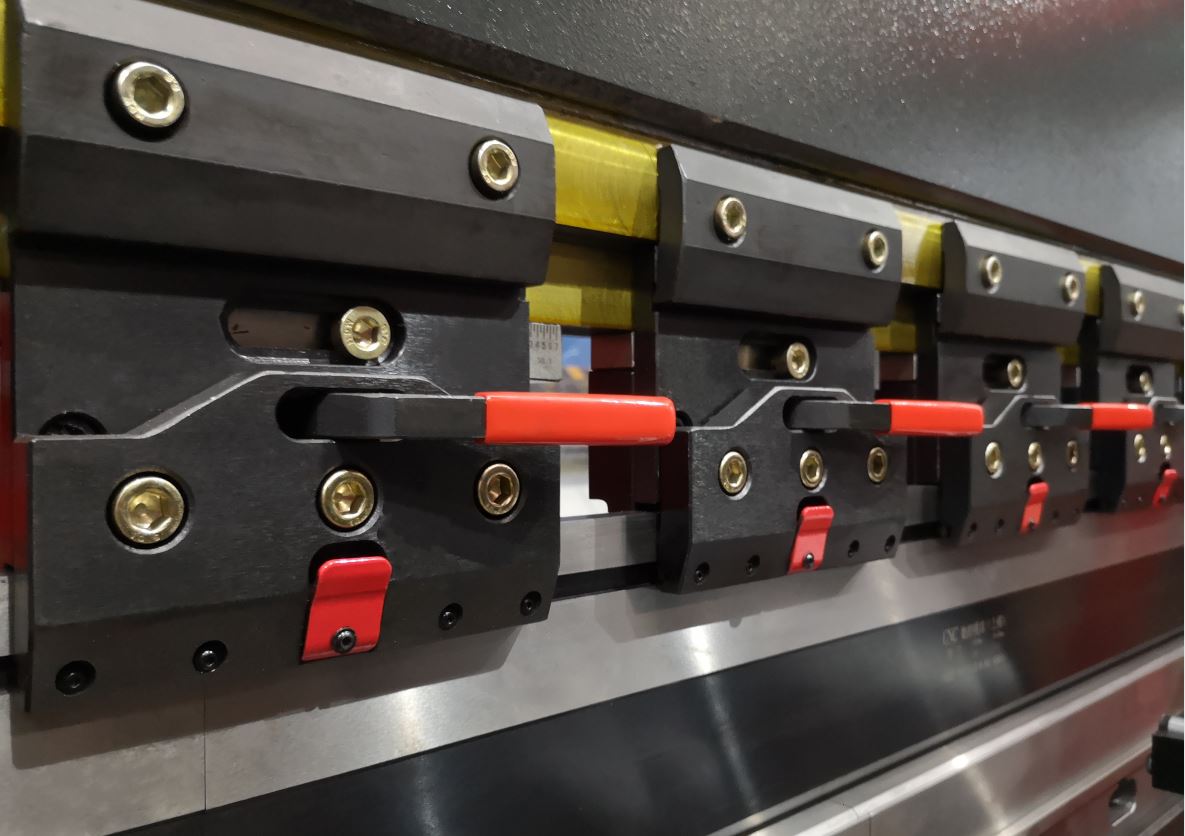

4. Швидкий затиск
Швидка зміна інструменту завдяки вертикальній установці, щоб скоротити час налаштування

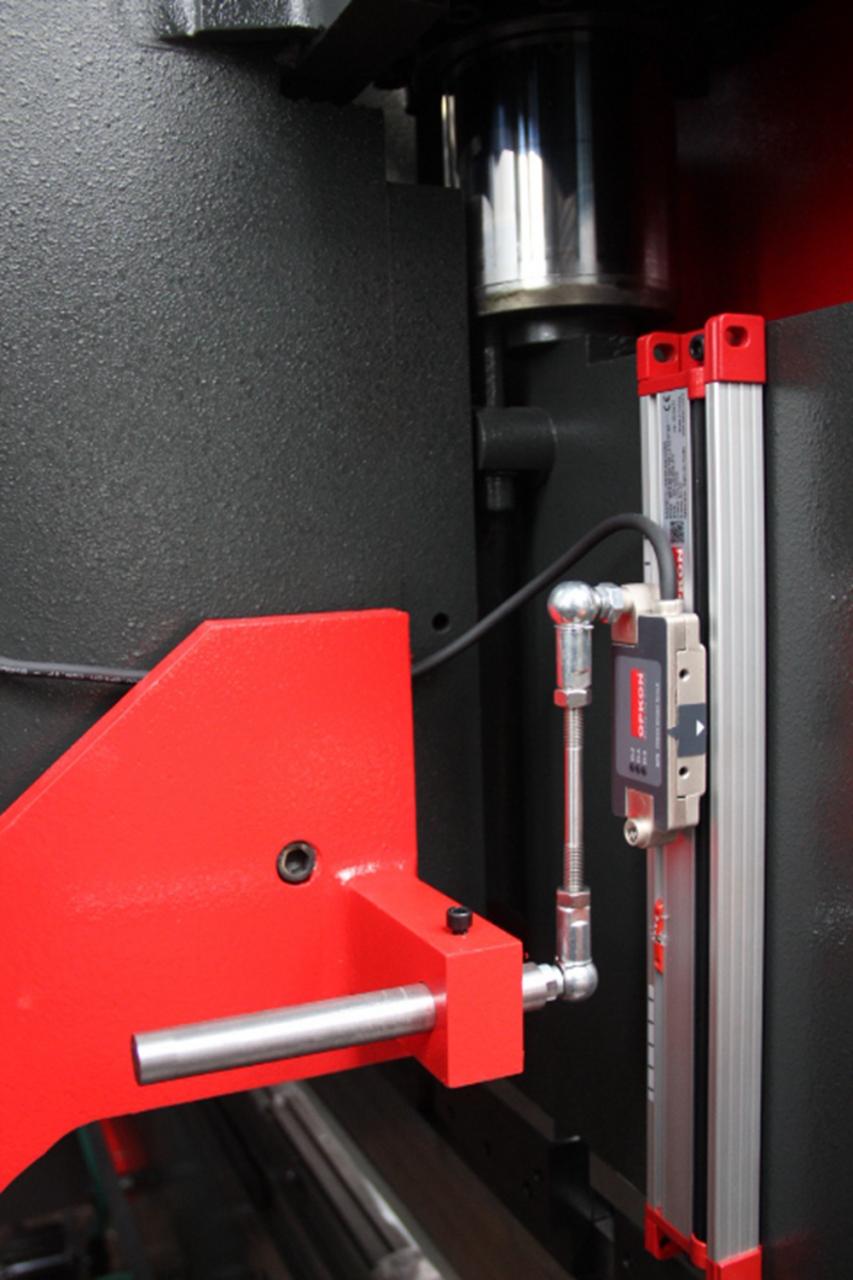

5. Решітка лінійки забезпечує точне позиціонування
Оптична лінійна направляюча система закріплена на станині машини окремою рукою. Завдяки цьому рішенню можна записувати всі значення повороту, щоб налаштувати чутливість і повторюваність прив’язок.

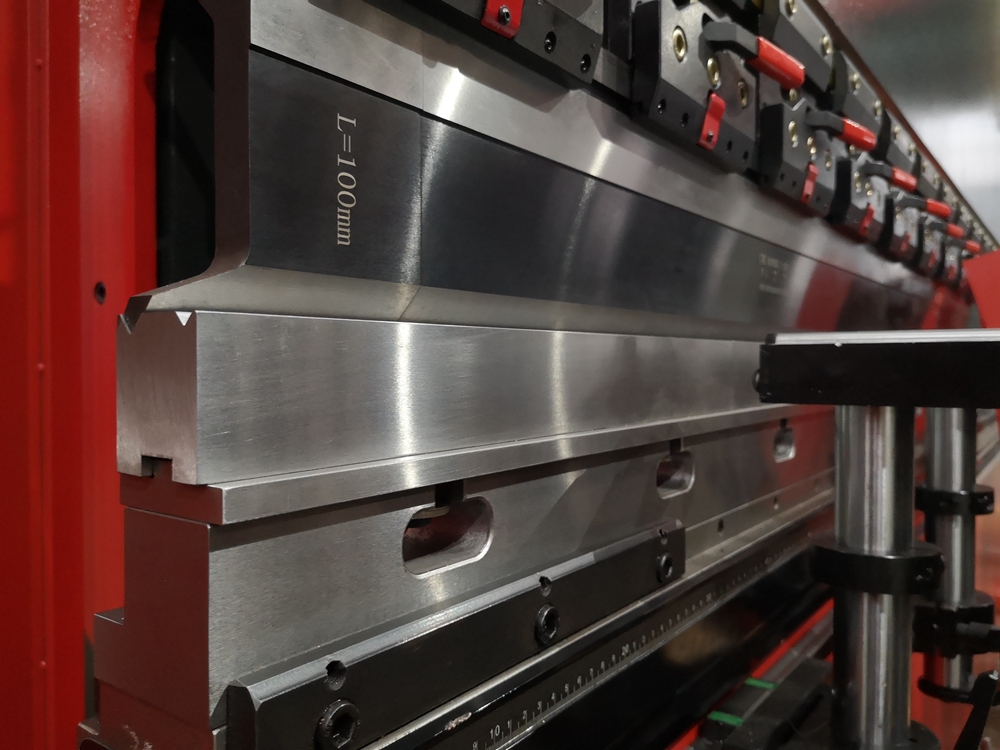

6. CNC Mold (Голін)
Концентрична форма з ЧПУ, багатофункціональна, легко змінювати сторони

7. Автоматична система коронування
Вирівняна компенсація, ідеальний кут згину. Контроль за допомогою системи керування ЧПУ DA52s

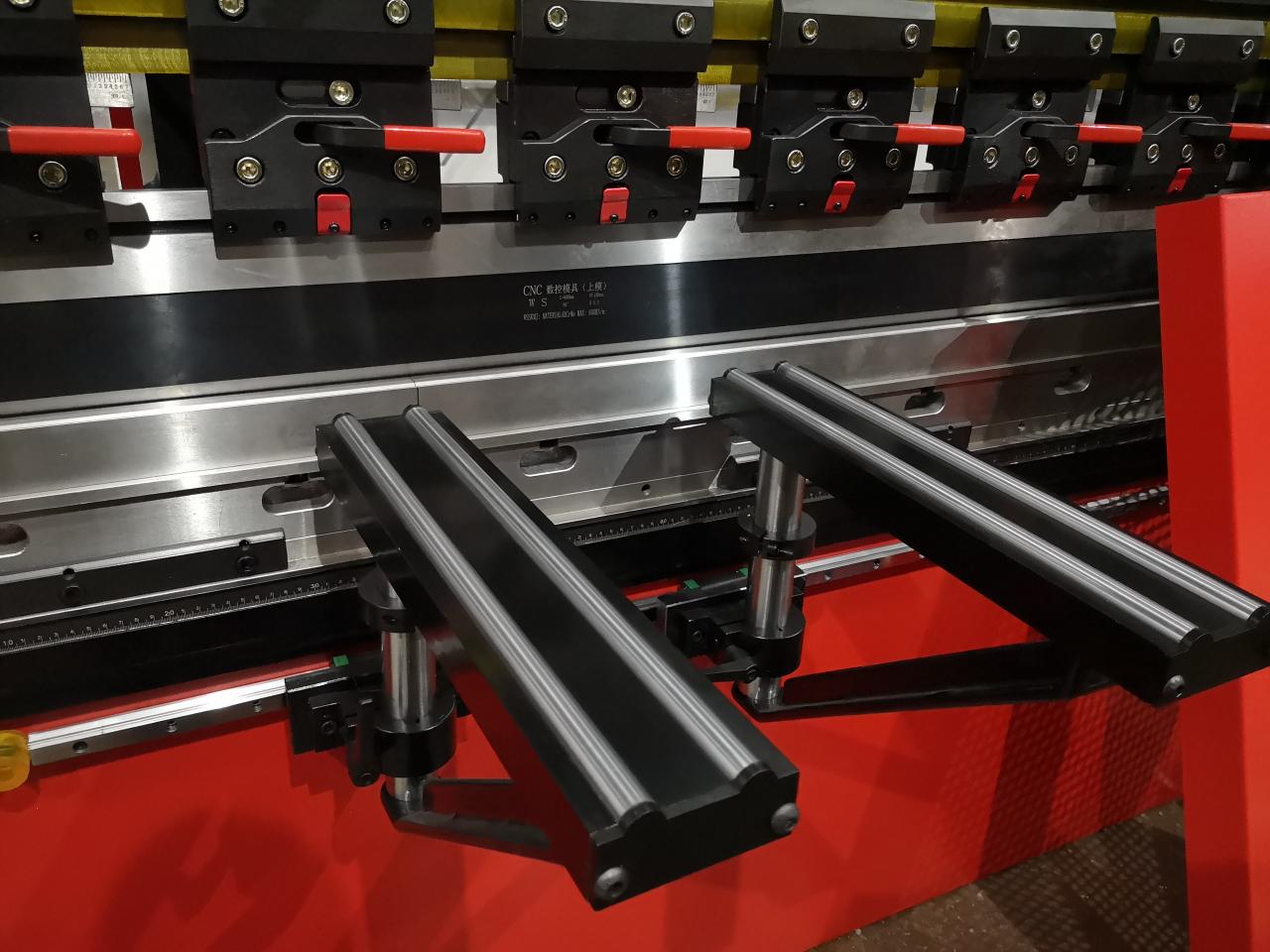

8. Опорна рука
Ергономічні опорні кронштейни та світлодіодне освітлення робочої зони максимально полегшують роботу

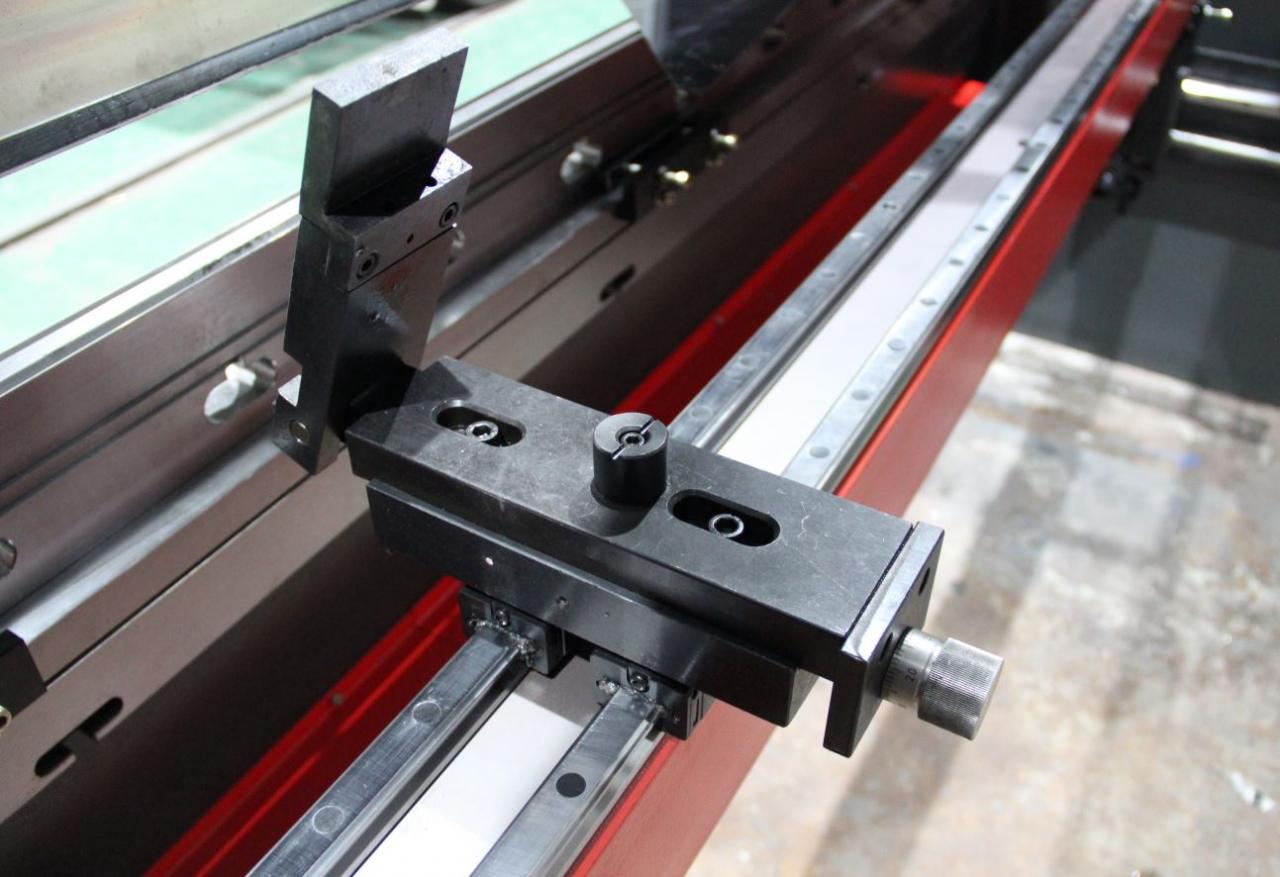

9. Подвійні лінійні напрямні та інтегрована опорна балка
Для підвищення точності рухів пальців

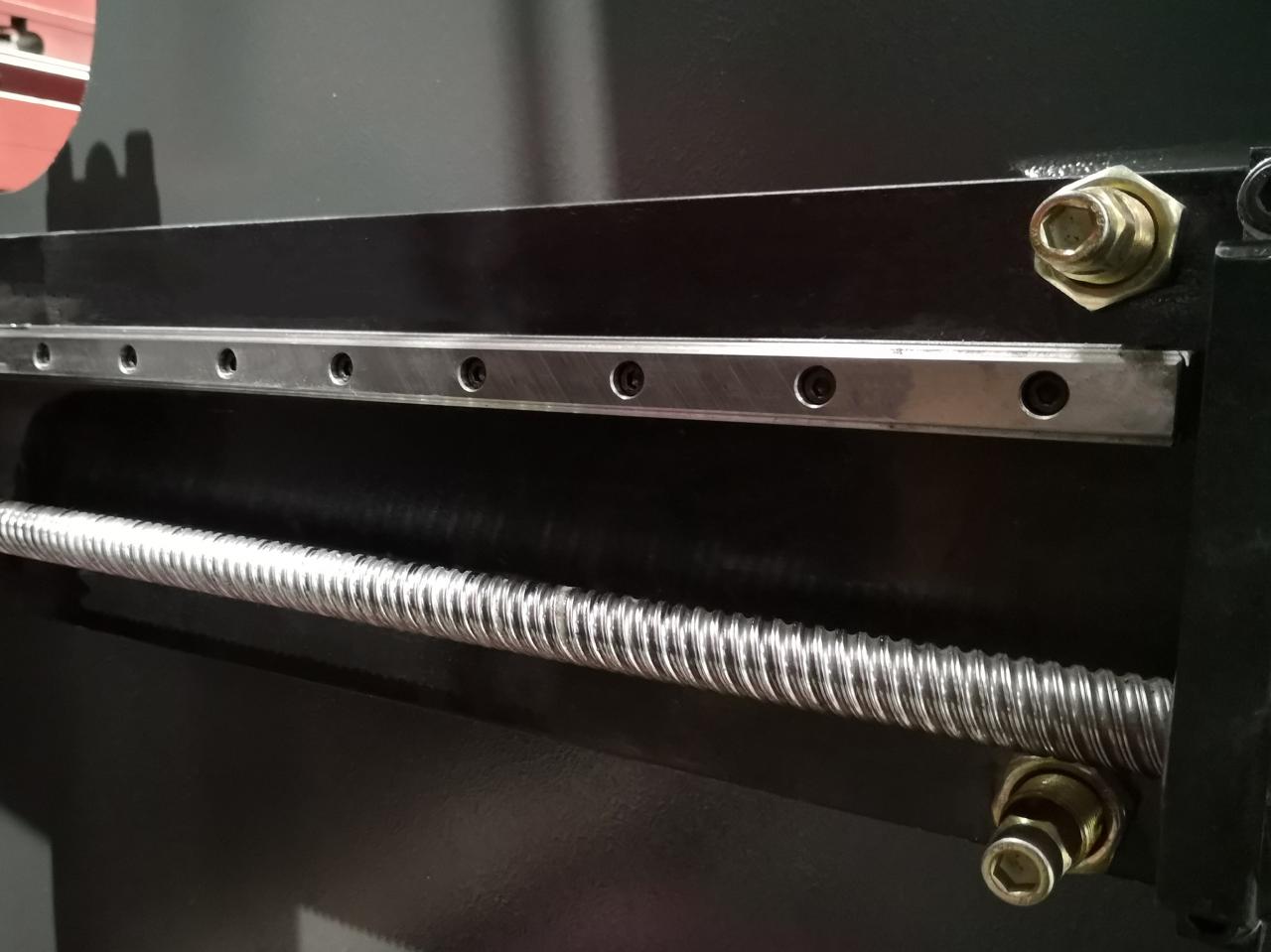

10. Шарико-гвинтова та лінійна напрямна
Динамічні задні калібри та високошвидкісна вісь завдяки кульковому гвинту та лінійній напрямній для підвищення точності переміщення заднього калібру

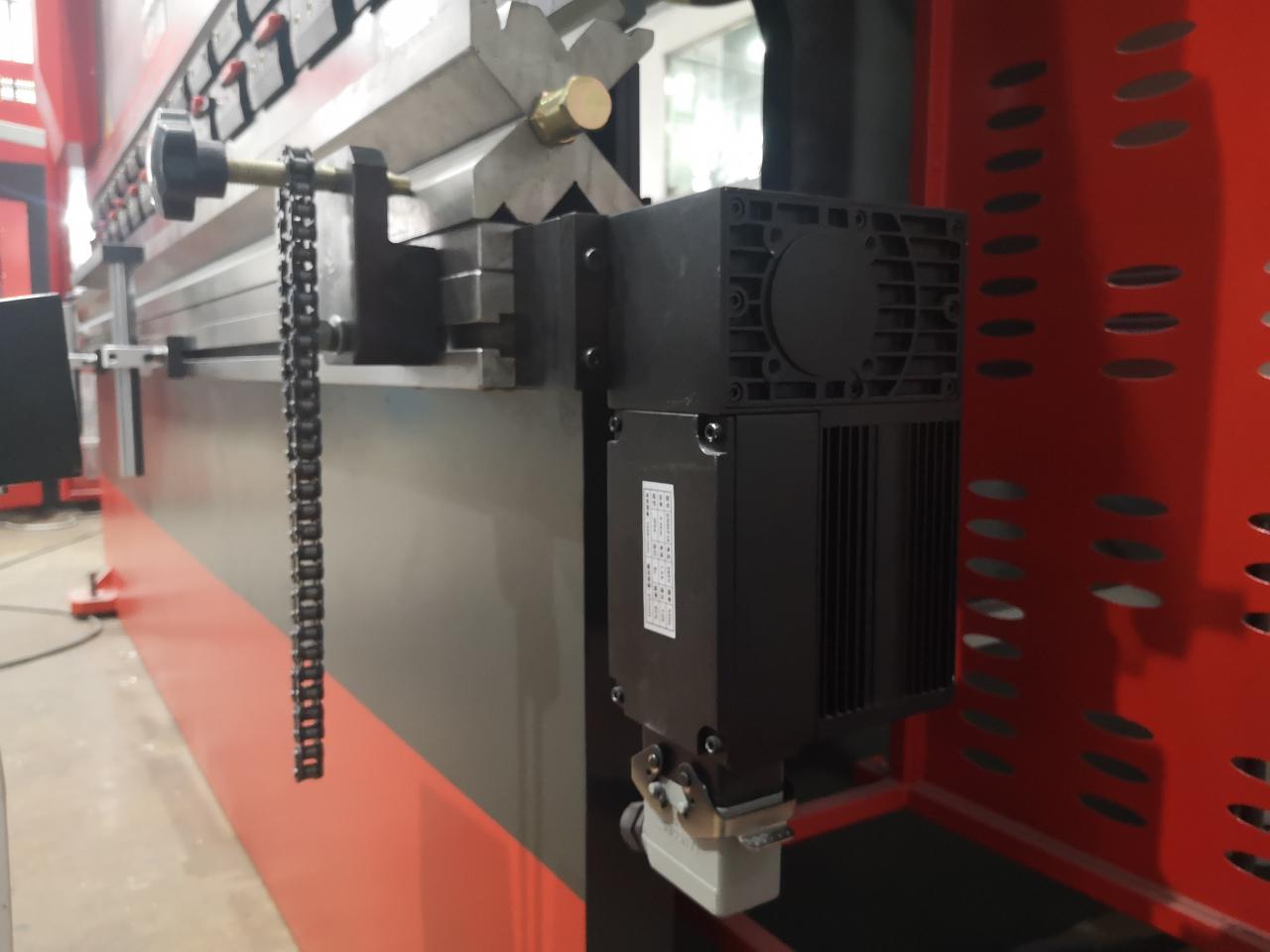

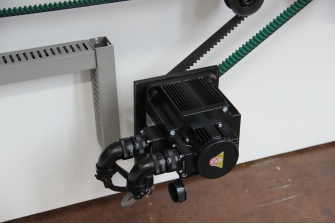

11. Серводвигун
Позиціонування осей X і Y для збільшення швидкості та точності.

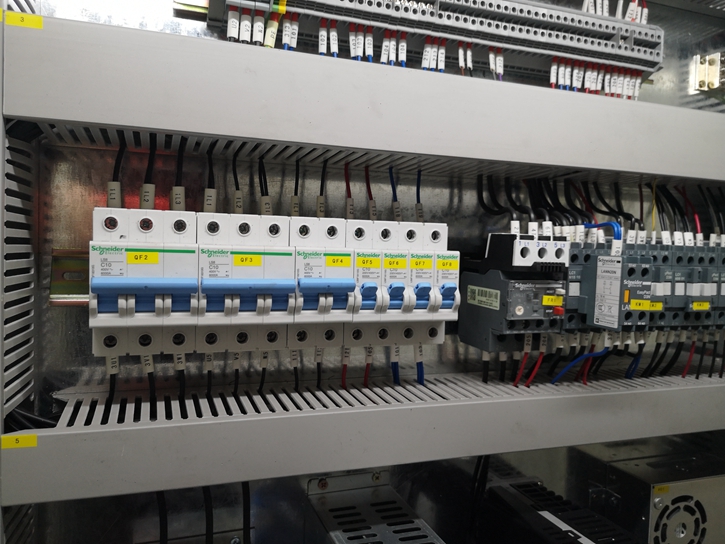

12. Основні електричні компоненти
Вибір міжнародних брендів, стабільна та довгострокова продуктивність.

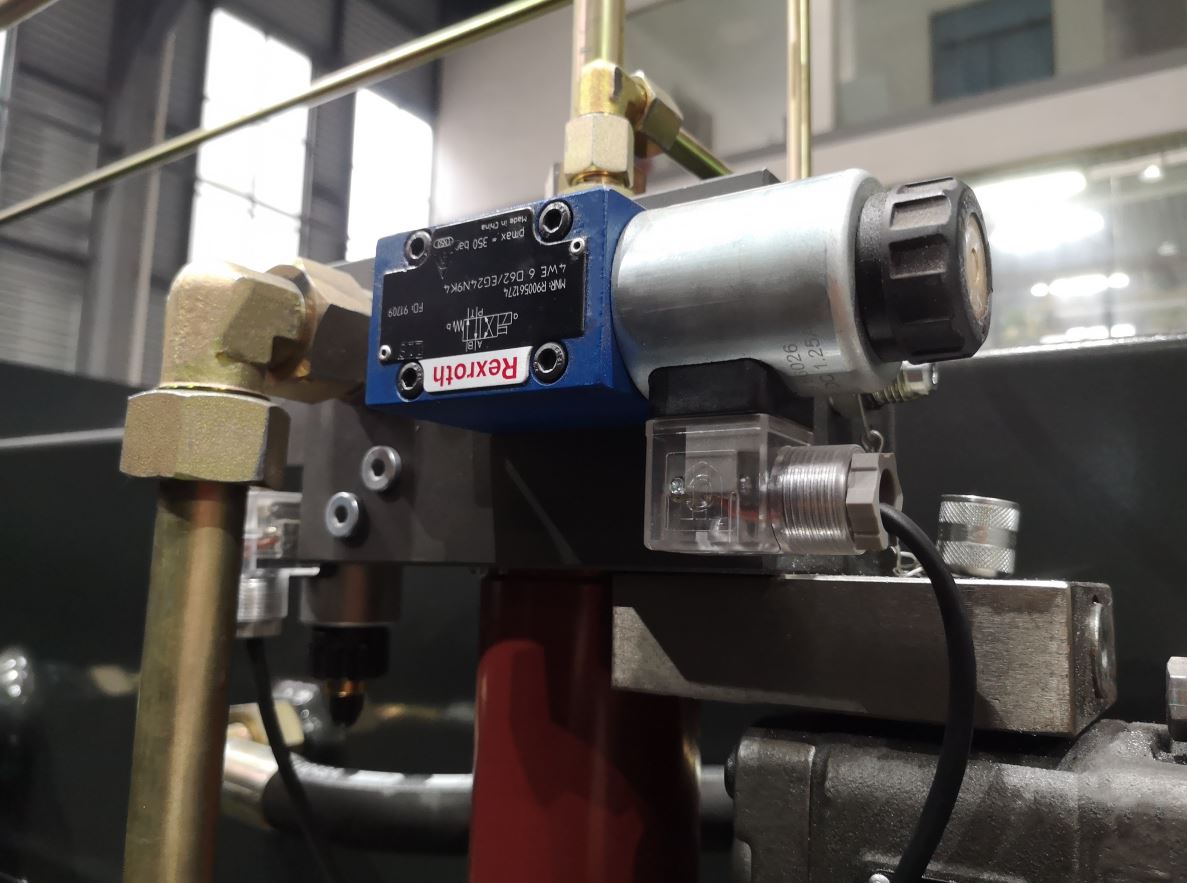

13. Гідравлічний клапан
Вибір міжнародних брендів, стабільна та довгострокова продуктивність.

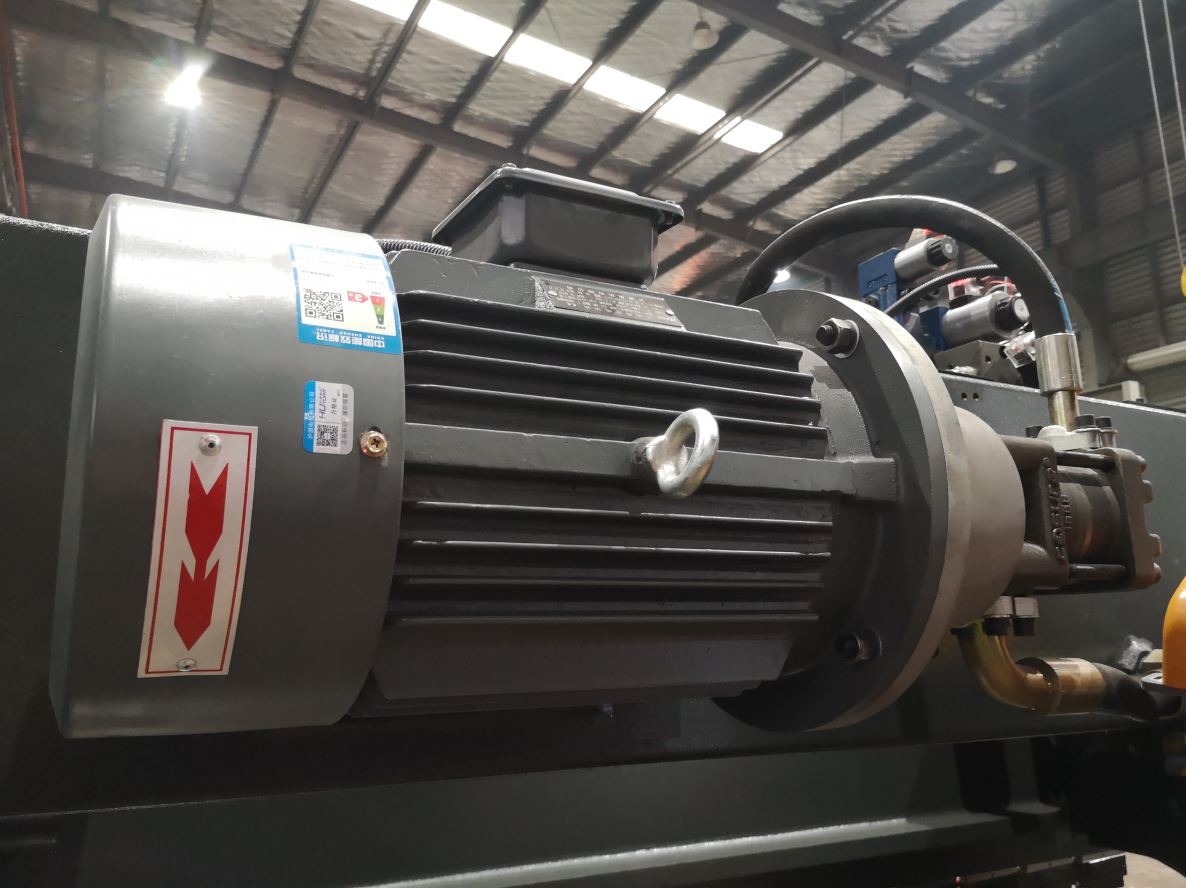

14. Головний двигун（Siemens з Німеччини） Масляний насос（Sunny з Америки）
Вибір міжнародних брендів, стабільна та довгострокова продуктивність.

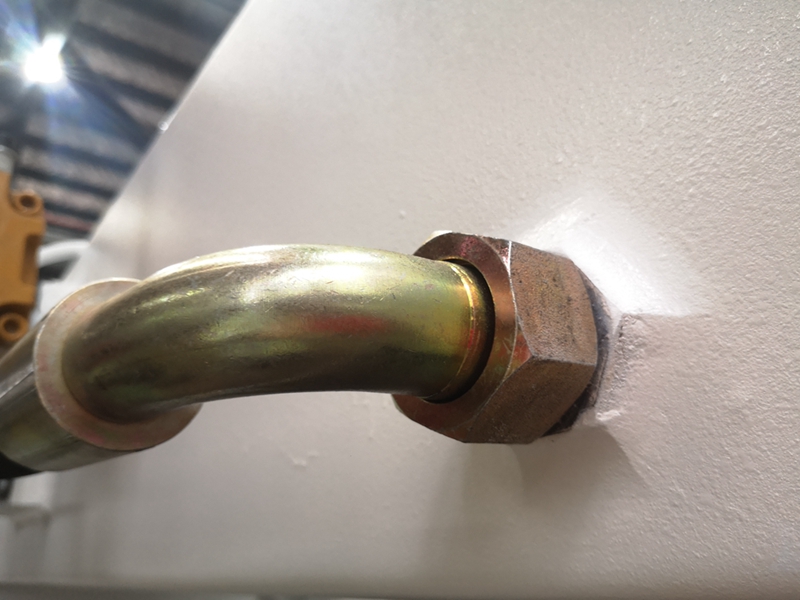

15. З'єднання НКТ (EMB з німецької)
Щоб уникнути витоку масла, його легко відремонтувати

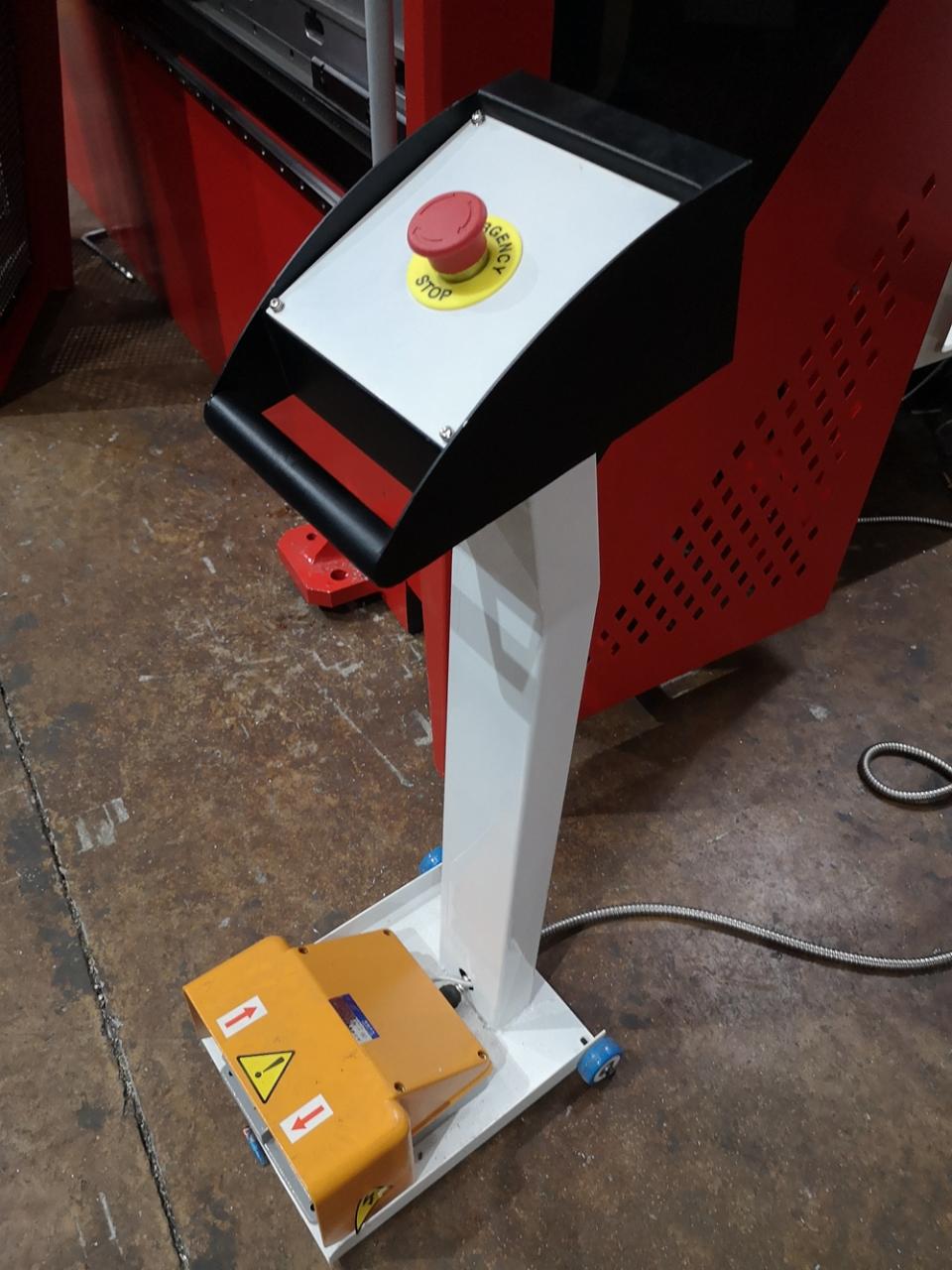

16. Електричні компоненти ножного перемикача（Schneider з Франції）

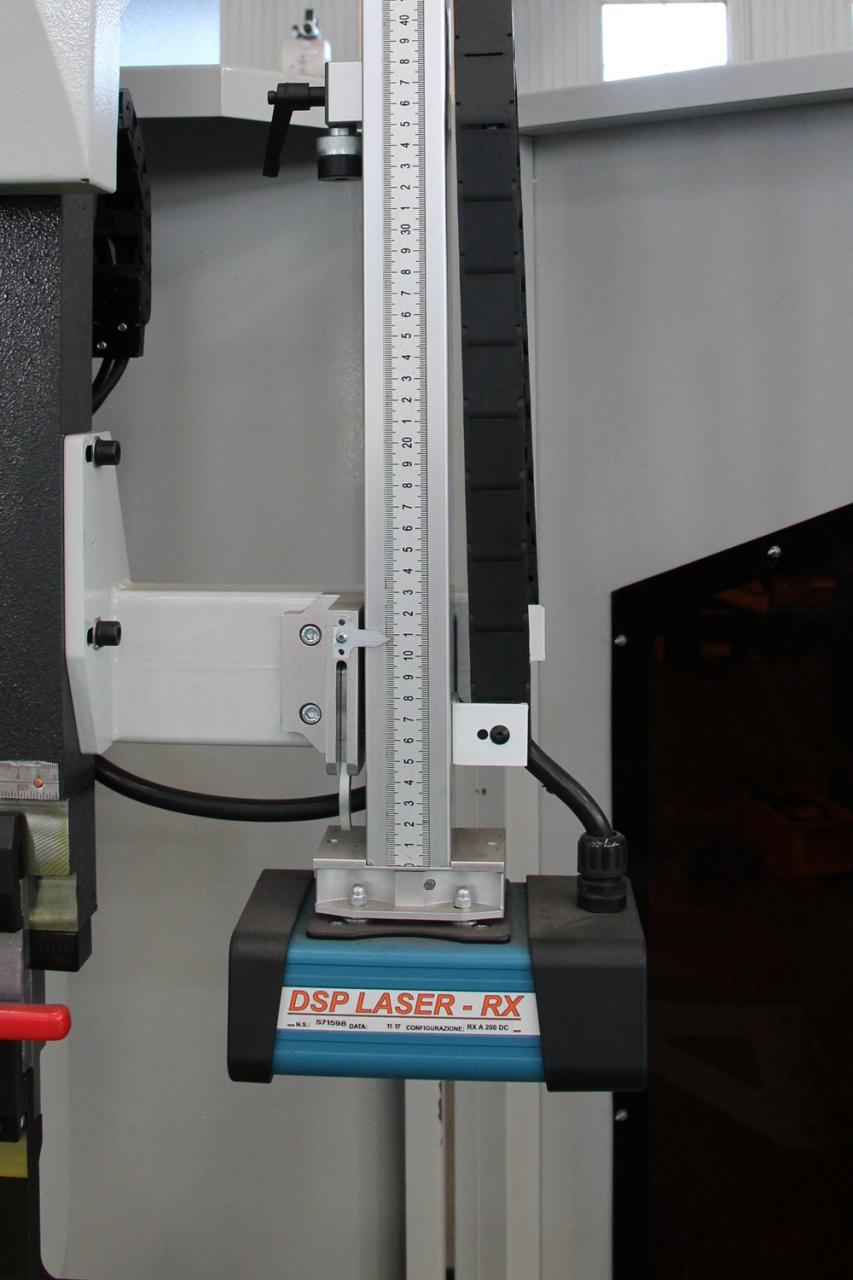

17. DSP Laser Safe （Додатково）
Лезо зупиняється, коли лазер виявляє перешкоду.

Технічні параметри

Модель	Відстань між полюсами (мм)	Глибина горла (мм)	Хід повзунка (мм)	Максимальна висота (мм)	Потужність (кВт)	Вага (кг)	Розмір (мм)
40 т/2200	1850	230	80	320	4	2750	2200x1200x1900
40 т/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80 т/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80 т/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100 т/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100 т/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100 т/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125 т/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160 т/4000	2900	320	160	460	11	11000	4000x1700x2800
160 т/5000	3900	320	160	460	11	13500	5000x1900x3100
160 т/6000	4900	320	160	460	11	18500	6300x1900x3200
200 т/3200	2480	320	200	460	11	11000	3200x1950x2800
200 т/4000	2900	320	200	460	11	12500	4000x1950x2800
200 т/5000	3900	320	200	460	11	14000	5000x1950x3000
200 т/6000	4900	320	200	460	11	20000	6000x1950x3300
250 т/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250 т/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250 т/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250 т/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300 т/3200	2450	400	250	590	22	20500	3200x2000x3450
300 т/4000	2900	400	250	590	22	22000	4000x2000x3450
300 т/5000	3900	400	250	590	22	25000	5000x2000x3450
300 т/6000	4900	400	250	590	22	28000	6000x2000x3450
400 т/3200	2400	400	250	590	30	22500	3200x2180x3400
400 т/4000	2900	400	250	590	30	25000	4000x2180x3400
400 т/5000	3900	400	250	590	30	29000	5000x2180x3500
400 т/6000	4900	400	250	590	30	34000	6000x2180x3800
500 т/5000	3900	400	250	590	45	42000	5050x3500x3700
500 т/6000	4900	400	320	590	45	54000	6050x3500x3700
600 т/4000	2900	400	320	590	55	44000	4050x4500x3700
600 т/6000	4900	400	320	590	55	60000	6050x4500x3700

Подробиці

• Хід повзуна (мм): 120 мм
• Автоматичний рівень: повністю автоматичний
• Глибина горла (мм): 320 мм
• Тип машини: синхронізована
• Довжина робочого столу (мм): 3200 мм
• Ширина робочого столу (мм): 150 мм
• Розмір: 3200x1600x2600 мм
• Стан: новий
• Матеріал / Оброблений метал: латунь / мідь, нержавіюча сталь, СПЛАВ, вуглецева сталь, алюміній
• Автоматика: автоматична
• Додаткові послуги: Формування торців
• Рік: 2020
• Вага (кг): 7000
• Потужність двигуна (кВт): 7,5 кВт
• Ключові переваги продажу: багатофункціональність
• Гарантія: 2 роки
• Відповідні галузі: магазини будматеріалів, майстерні з ремонту машин, виробничий завод, фабрика харчових продуктів і напоїв, друкарні, будівельні роботи, енергетика та гірнича промисловість, магазини продуктів харчування та напоїв
• Розташування виставкового залу: немає
• Тип маркетингу: Новий продукт 2020
• Звіт про випробування обладнання: надається
• Відеовиїзний огляд: Надається
• Гарантія на основні компоненти: 1 рік
• Основні компоненти: підшипник, двигун, резервуар під тиском, двигун, інше
• Модель: WE67K Series-125T/3200
• Сировина: лист / плита прокатки

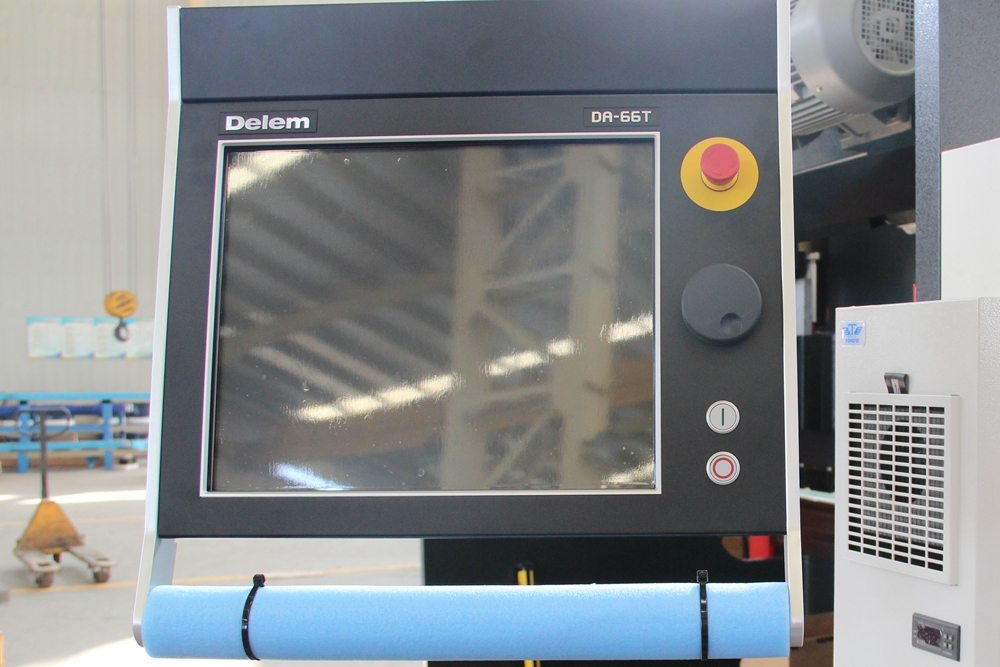

• Система управління: Delem DA66T
• Осі управління: Y1 Y2 X W-вісь коронування
• Електричні компоненти: Schneider з Франції
• Основний двигун: Siemens з Німеччини
• Термін виконання: 15 днів
• Використання: згинання листового металу
• Сертифікація: CE ISO
