Застосування продукту

Наша лінійка гідравлічних пресів проста у використанні, легка для запуску та зручна для обслуговування. Це основна машина на ринку згинання металу, яка широко використовується в промисловості з обробки листового металу.

Гідравлічний прес-гальмівний верстат з ЧПУ, модель Wc67k-80tx3200

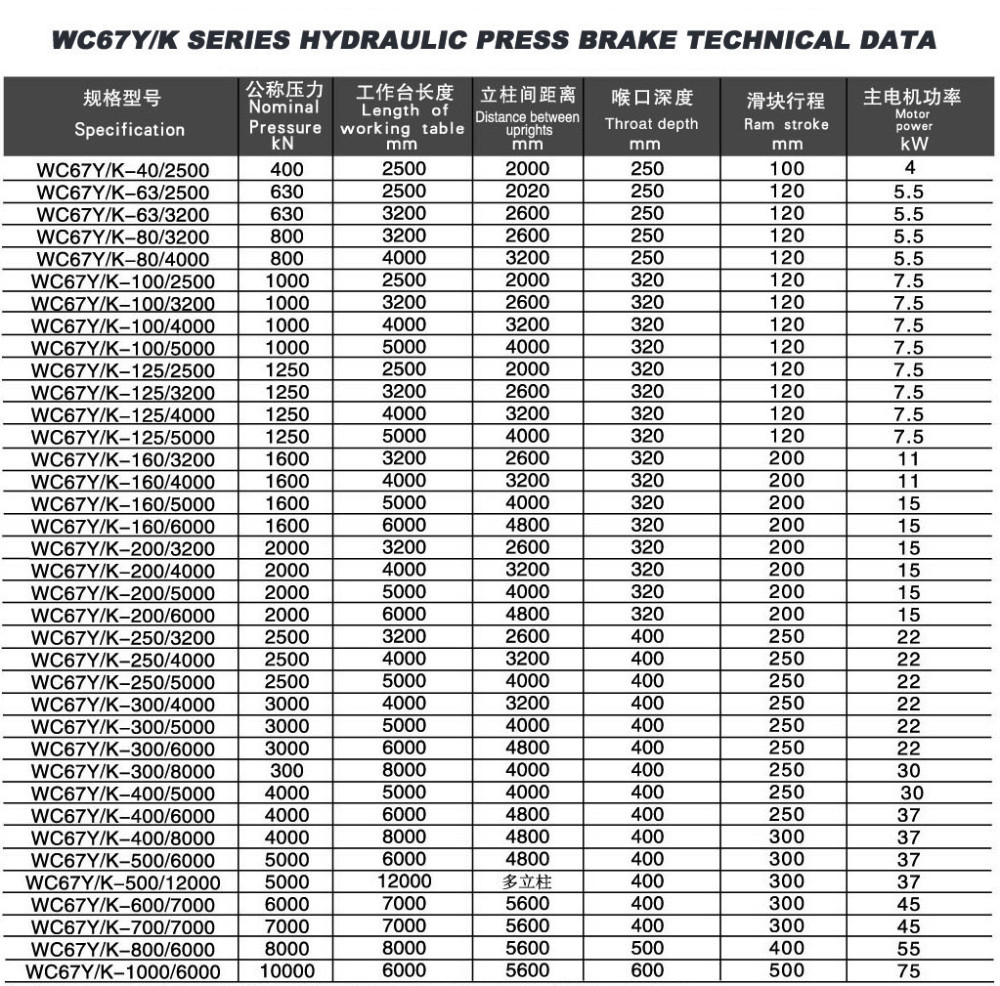

ТЕХНІЧНІ ПАРАМЕТРИ
1Модель машиниWC67Y-100TX3200
2Номінальний тискKN1000
3Довжина робочого столумм3200
4Міцність листа на зрізМПаób≤450
5Глибина горламм320
6Баран інсультмм120
7Максимальна відкрита висотамм380
8Потужність основного двигунакВт7.5

Основні риси

1. Спрощений дизайн ЄС, усі компоненти машини розроблені відповідно до інструкцій автоматизованого проектування та програмного забезпечення CAD/CAE/CAM, щоб повністю гарантувати інтенсивність і жорсткість усіх компонентів.

2. Інженери RAYMAX використовують параметричну 3D-систему SolidWorks, використовуючи FEM і DOE аналіз, а також статичний і механізмний аналіз.

3. Весь корпус машини - це повна моноблочна зварна збірка з високоякісної сталі. Після процедури зварювання корпус машини буде відфрезеровано для забезпечення балансу та точності.

4. Механічний синхронний механізм і комплексна компенсація розроблені таким чином, щоб підвищити точність заготовок.

5. Прийняти інтегровану гідравлічну систему, більш надійну та просту в обслуговуванні.

6. Хід і відстань заднього калібру регулюється двигуном і добре регулюється вручну, регулювання відображається цифровими лічильниками

7. Дюймовий, одиночний, безперервний режим роботи, розроблений для машини, а час реверсування та підтримки може контролюватися реле часу

8. Гуманістичний проект безпеки в усіх деталях, а також наукові деталі через стандарт RAYMAX.

Гідравлічний прес-гальмівний верстат з ЧПУ, модель Wc67k-80tx3200

Стандартне обладнання

1. Компенсація клина при затиску верхнього пуансона

2. Опорні пластини

3. Розбірний палець упора

4. Стандартні верхні штампи та багатокутні нижні штампи

5. Гідравлічний та електричний захист від перевантаження

6. Прямоугольний важіль і передні опорні важелі

7. Штампи можуть бути розроблені відповідно до вимог клієнтів. Машина буде оснащена стандартними прес-формами/штампами, а креслення буде надіслано. І нестандартні прес-форми / матриці можуть бути розроблені, якщо клієнти можуть надати креслення форм / матриць або робочі частини, які ми розробимо. Верхня форма може бути виконана в розрізі.

8. SIEMENS Motor або високоякісний двигун China Hanneng

9. Гідравлічна система Bosch Rexroth у Німеччині або гідравлічна система Youtong найвищого рівня в Китаї.

10. Гідравлічний шестеренчастий насос США SUNNY або високоякісний гідравлічний шестеренчастий насос CHINA Shanghai YONGMING, який використовується для китайської авіаційної промисловості.

11. Ущільнювальні частини будуть від JAPAN VALQUA.

12. Німеччина SIEMENS або Франція SCHNEIDER Main Electric Elements.

13. Тайвань HIWIN кульковий гвинт і полірований стрижень з точністю 0,05 мм.

14. Система ЧПУ ESTUN E21 або інша система контролера ЧПУ.

Гідравлічний прес-гальмівний верстат з ЧПУ, модель Wc67k-80tx3200

Функції системи контролера ЧПУ E21

1. Контроль позиціонування заднього упору.

2. Інтелектуальне керування позиціонуванням.

3. Одностороннє та двонаправлене позиціонування, яке ефективно усуває зазор шпинделя.

4. Функції ретрактування.

5. Автоматичний пошук посилання.

6. Резервне копіювання та відновлення параметрів одним ключем.

7. Швидка індексація позицій.

8. 40 місць для зберігання програм, кожна програма має 25 кроків.

9. Захист від вимкнення живлення.

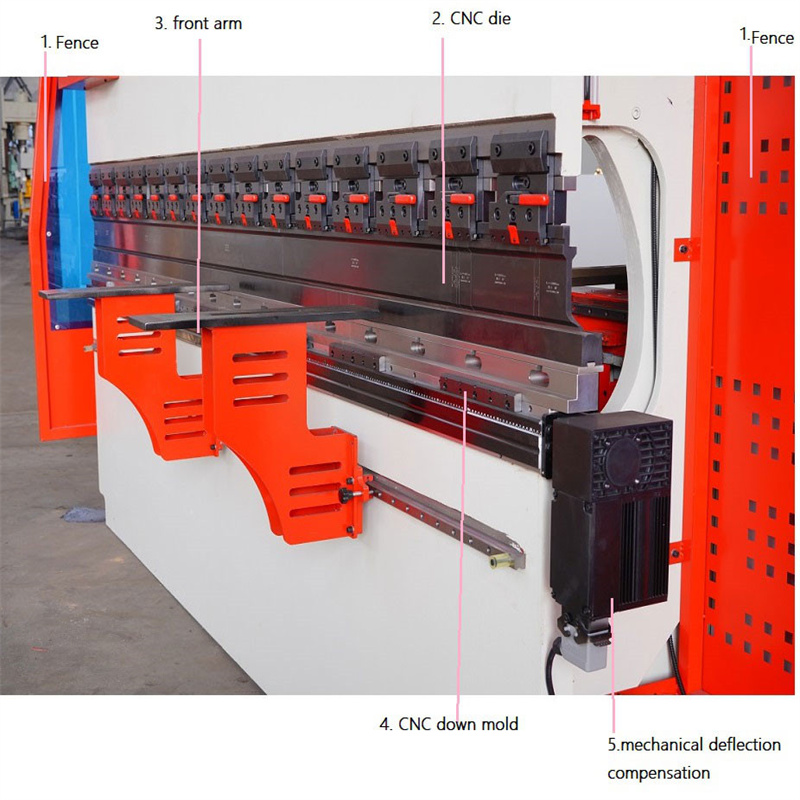

10. мм/дюйм, китайська/англійська. Детальні зображення

Як розрахувати силу вигину?

8 (Співвідношення) x 2 мм (товщина) x 2,5 метра (ширина) = 40
Отже, вам потрібен прес-гальмо WC67Y-40T/2500 для згинання м’якої сталі товщиною 2 мм і шириною 2500 мм.

FAQ

Q1. Ви фабрика чи торгова компанія і де ви знаходитесь?

В: Ми є фабрикою, розташованою в Аньхой, Китай, транспортування зручно.

Q2. Який термін гарантії на вашу машину?

A: 12 місяців. Гарантія на нашу машину становить 1 рік, за винятком деталей, що зношуються, і пошкоджень, спричинених неналежним використанням/недбалістю. Після закінчення цього періоду ви все ще можете насолоджуватися нашими послугами весь час.

Q3. Чи має ваша компанія будь-які сертифікати?

A: Так. У нас є CE, ISO 9001 і так далі.

Q4. У вас є інструкція з експлуатації машини?

A: Так. У нас є англійська інструкція з експлуатації машини разом з машиною.

Q5. Який час доставки?

A: Як правило, виконання замовлення займає 15-25 робочих днів. Точний час доставки буде підтверджено при подальшому спілкуванні.

Q6. Чи можу я розмістити власний ЛОГОТИП на продуктах?

A: Так. Ви можете розмістити свій ЛОГОТИП на продуктах. Супутні товари ",

Подробиці

  • Хід повзуна (мм): 120 мм
  • Автоматичний рівень: напівавтоматичний
  • Глибина горла (мм): 320 мм
  • Тип машини: Торсіон
  • Довжина робочого столу (мм): 3200
  • Ширина робочого столу (мм): 200 мм
  • Розмір: 3300x1500x2200 мм
  • Стан: новий
  • Матеріал/оброблений метал: латунь/мідь, нержавіюча сталь, СПЛАВ, вуглецева сталь, алюміній, пластик, ПВХ, вуглецева сталь, нержавіюча сталь, алюміній
  • Автоматика: автоматична
  • Додаткові послуги: Формування торців
  • Вага (кг): 6000
  • Потужність двигуна (кВт): 7,5 кВт
  • Основні переваги продажу: конкурентоспроможна ціна
  • Гарантія: 2 роки
  • Відповідні галузі: готелі, магазини одягу, магазини будматеріалів, майстерні з ремонту машин, заводи, заводи з виробництва продуктів харчування та напоїв, ферми, ресторани, домашнє використання, роздрібна торгівля, магазини продуктів харчування, друкарні, будівельні роботи, енергетика та гірнича промисловість, магазини продуктів харчування та напоїв , Інше, Рекламна компанія
  • Розташування виставкового залу: США, В’єтнам, Філіппіни, Індонезія, Мексика, Таїланд, Шрі-Ланка, Бангладеш, Малайзія
  • Тип маркетингу: звичайний продукт
  • Звіт про випробування обладнання: надається
  • Відеовиїзний огляд: Надається
  • Гарантія на основні компоненти: 2 роки
  • Основні компоненти: підшипник, двигун, редуктор, ПЛК
  • Найменування продукту: Гідравлічний прес-гальмо
  • Колір: індивідуальний
  • Напруга: 220 В/380 В/415 В/440 В/налаштована
  • Тип: Гідравлічний верстат для згинання металу
  • Електричні елементи: Німеччина Siemens
  • Система управління: Estun E21
  • Вага: 6000 кг
  • Сертифікація: ISO 9001:2000
  • Надане післяпродажне обслуговування: онлайн-підтримка
