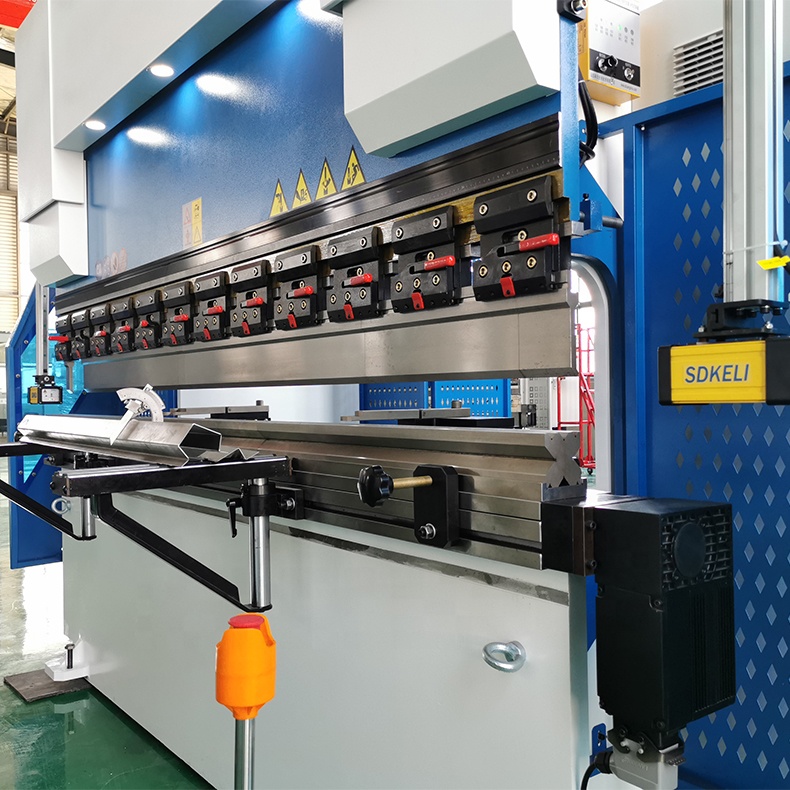

160t-4000 4-осьовий гідравлічний листозгинальний верстат з ЧПУ

Опис продукції

Press Brake — це новий згинальний верстат з ЧПК, випущений RAYMAX у 2020 році, і підходить для виробників з високими вимогами до точності та економічності. 4-осьовий згинальний верстат з ЧПУ є нашою найпопулярнішою моделлю за обсягом і справжньою робочою конячкою, яка виготовлена з високоякісних деталей і забезпечує серйозну надійність. Технологія синхронізації Y1 і Y2 забезпечує високу швидкість наближення, згинання та повернення. Його довжина згинання та діапазон тиску можуть бути налаштовані відповідно до різноманітних виробничих вимог.

Стабільна та довговічна робота корпусу машини

1, рама машини інтегрована зварювання.

2. Рама машини, сформована тривимірним обробним центром з ЧПУ в одному процесі, що забезпечує паралельність і вертикальність кожної монтажної поверхні.

3, ламінування внутрішньої напруги шляхом загартування дробеструйною обробкою для видалення іржі та обробки від іржі.

4, Дробеструйна обробка для видалення іржі та антикорозійної обробки.

Наукове проектування

1. Синхронний рух осей Y1 і Y2, кожна з яких контролюється незалежним циліндром.

2, Можливість додавати опції та оновлення конфігурації на більш пізньому етапі.

Екологічно чистий

Низький рівень шуму під час очікування та швидкого зниження (менше 25 децибел), натискання та повернення, оскільки тиск у гідравлічній системі є замкнутим контуром керування основним серводвигуном. Споживання енергії нижче, ніж звичайна машина, на 60% завдяки використанню серводвигуна.

Технічні параметри

Щоб отримати більше моделей машин, зв’яжіться з нами, ми відповімо вам якомога швидше!
Модель	Відстань полюсів (мм)	Глибина горла (мм)	Хід повзунка (мм)	Максимальна висота (мм)	потужність (кВт)	вага (кг)	Розмір (мм)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80 т/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80 т/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100 т/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100 т/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100 т/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125 т/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160 т/4000	2900	320	160	460	11	11000	4000x1700x2800

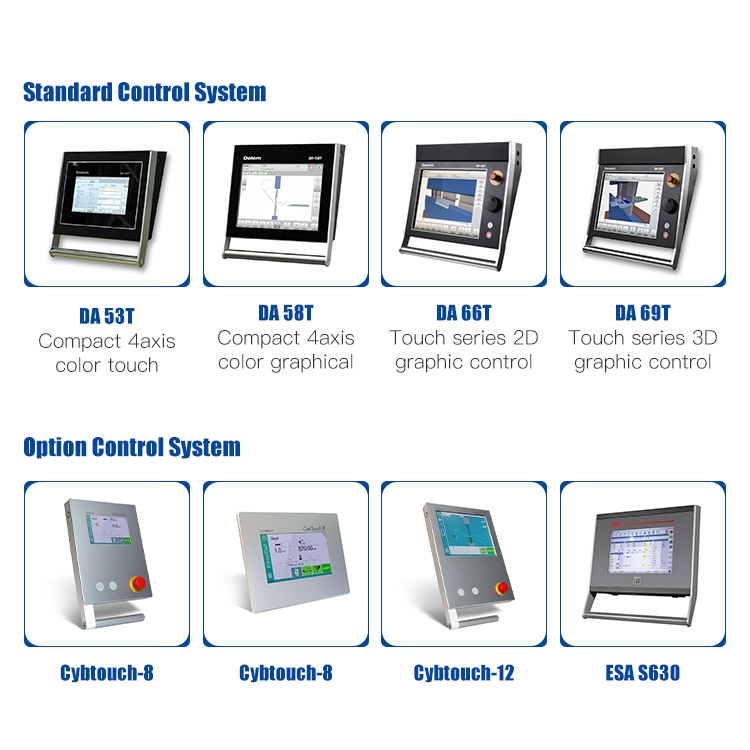

Система контролю

Згинальний верстат Amuda CNC може бути оснащений різними системами управління. Наша високоефективна система заднього упору пропонує нашим клієнтам різні рішення автоматизації.

Дисплей машини

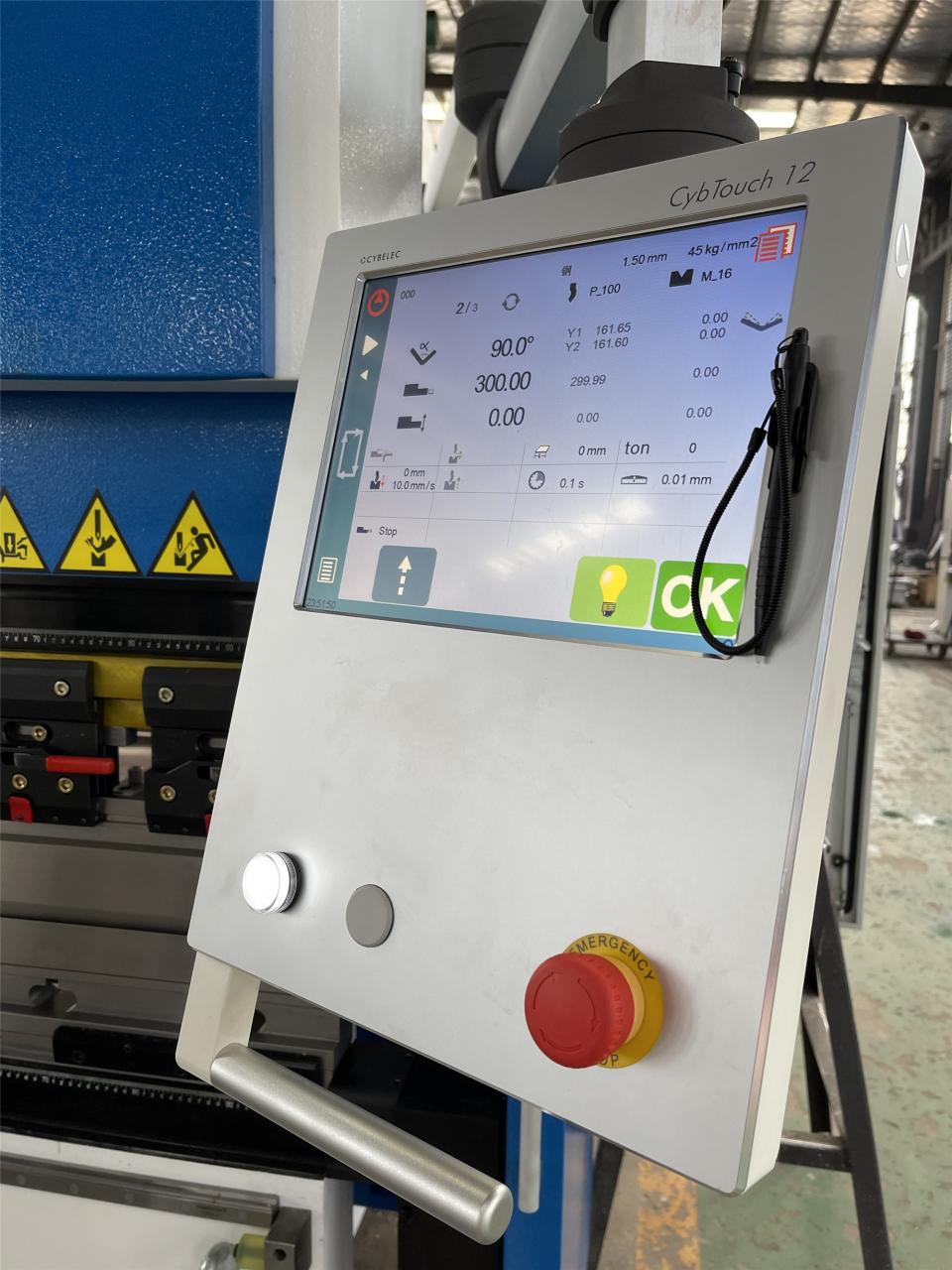

Система контролера Cybtouch-12

1. Керує 4 віссю.

2. Автоматична послідовність вигинів (опція).

3. Розрахунок припуску на згин.

4. Напірно - вінчаючий розрахунок.

5. Модульні інструменти для кожної деталі або згину.

6. Корекція кута та задньої ширини.

7. Дистанційне обслуговування через бездротове з'єднання з ПК або ноутбуком.

8. USB порт для карти пам'яті для передачі/резервного копіювання даних.

Високоефективний робочий стіл

1, Ви можете використовувати всю довжину згинання, оскільки немає контурів перешкод.

2, індивідуальна форма з ЧПУ

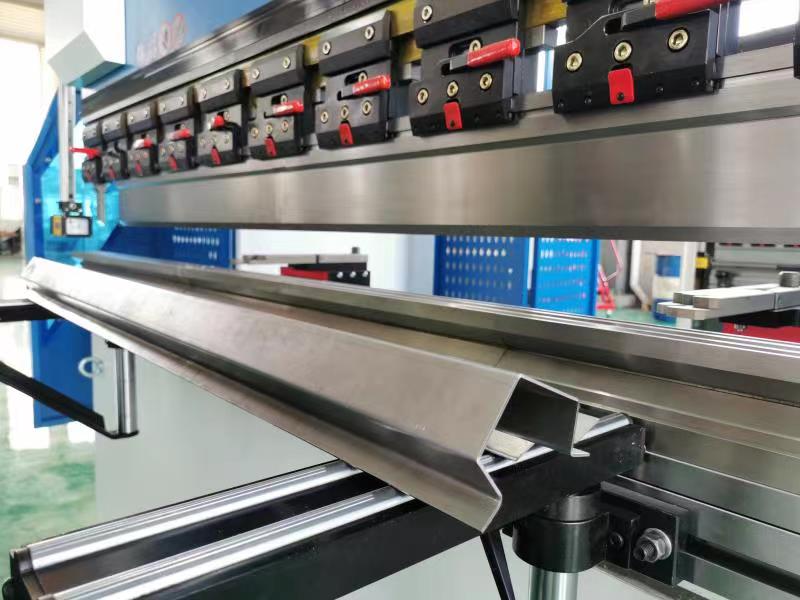

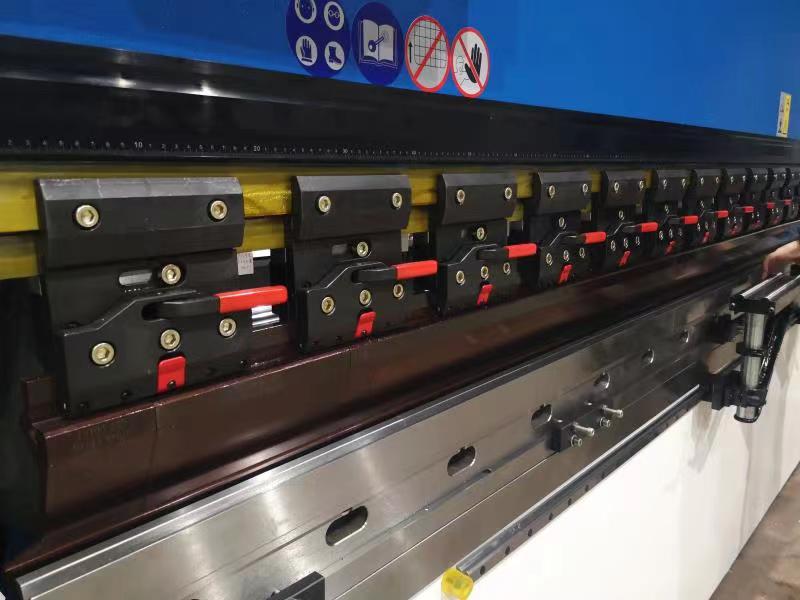

3, Швидкий затиск: швидка зміна інструменту завдяки вертикальному налаштуванню, щоб скоротити час налаштування.

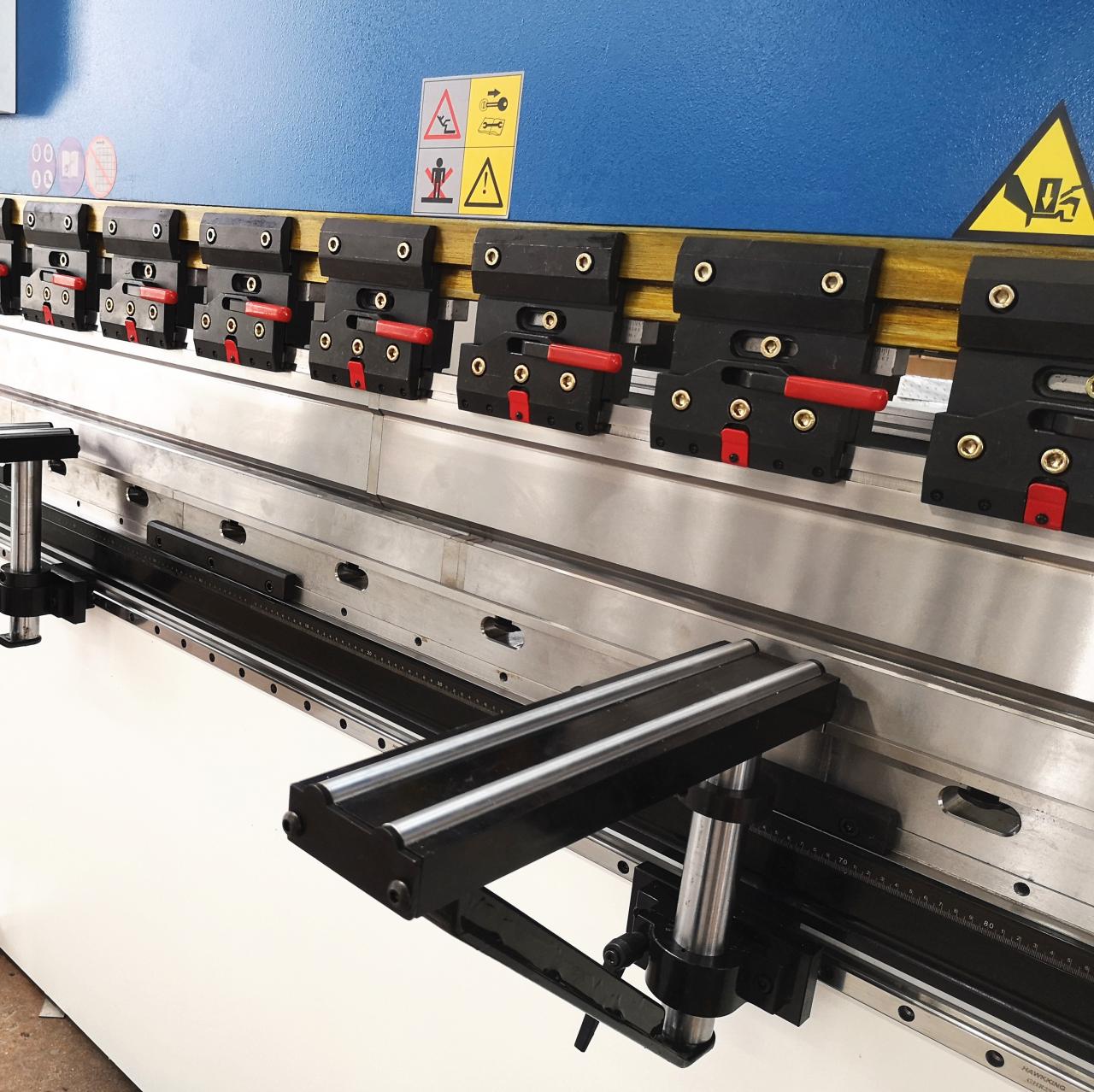

4, Підтримуючі руки: ергономічні опорні кронштейни та світлодіодне освітлення робочої зони максимально полегшують роботу.

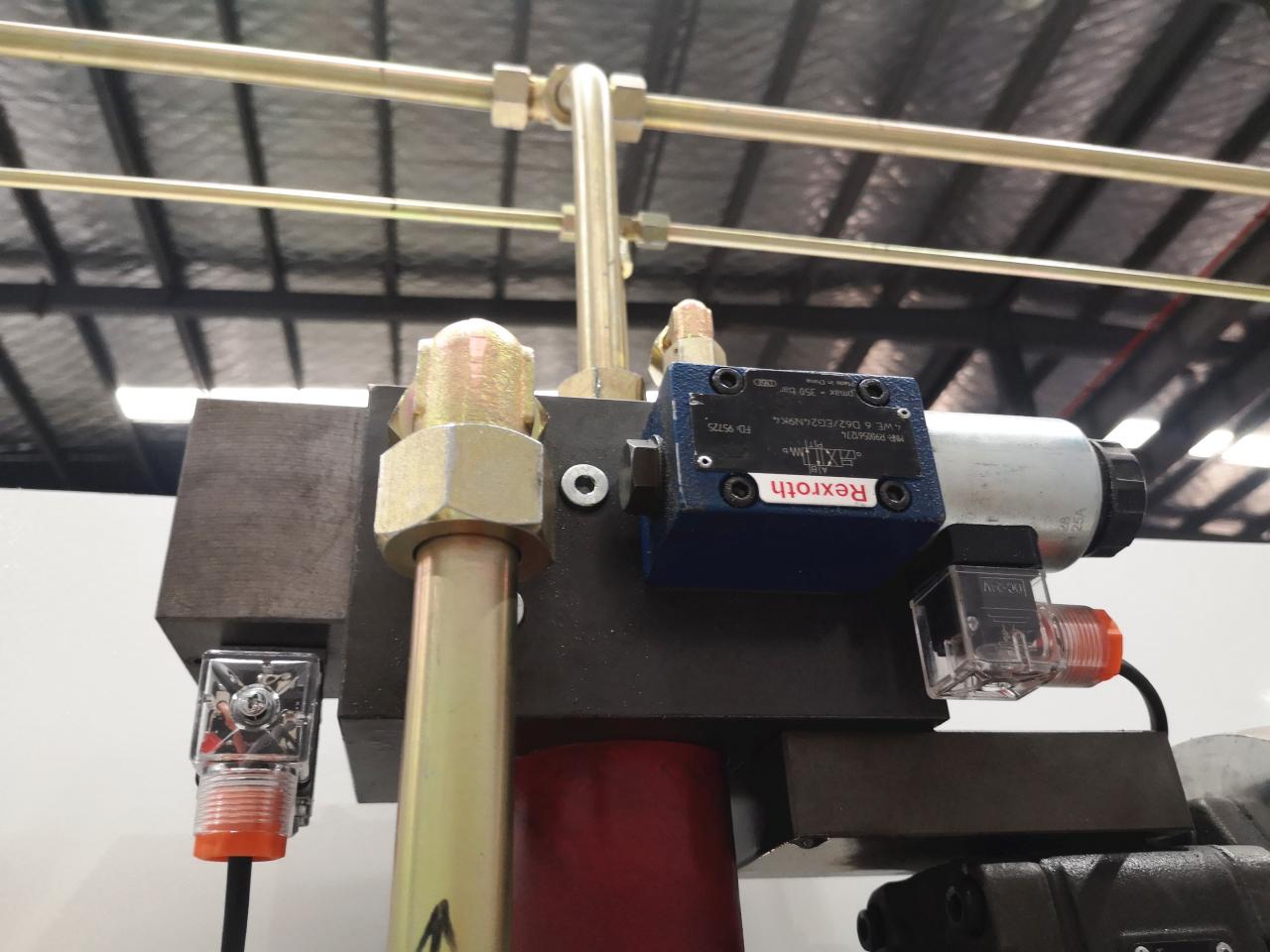

5. Гідравлічний клапан (Rexroth з Німеччини)

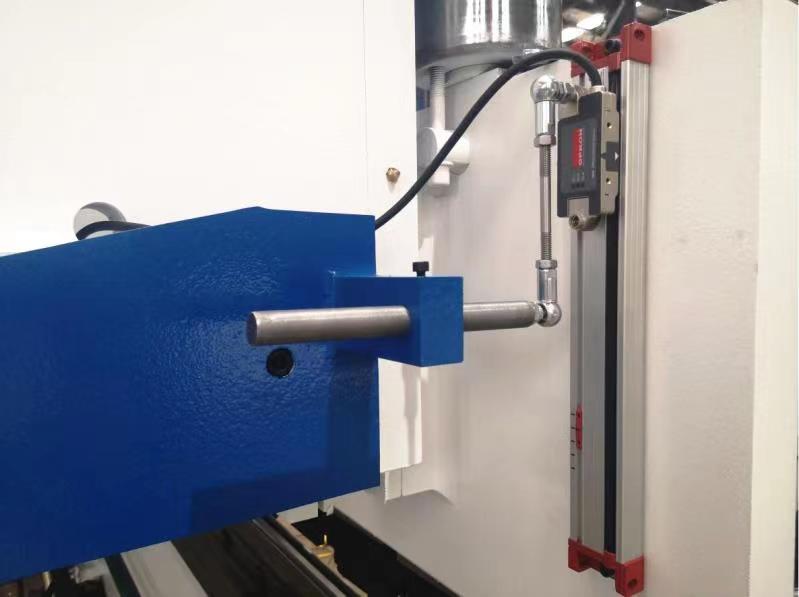

6, лінійка GIVI Grating (з Італії): точне позиціонування

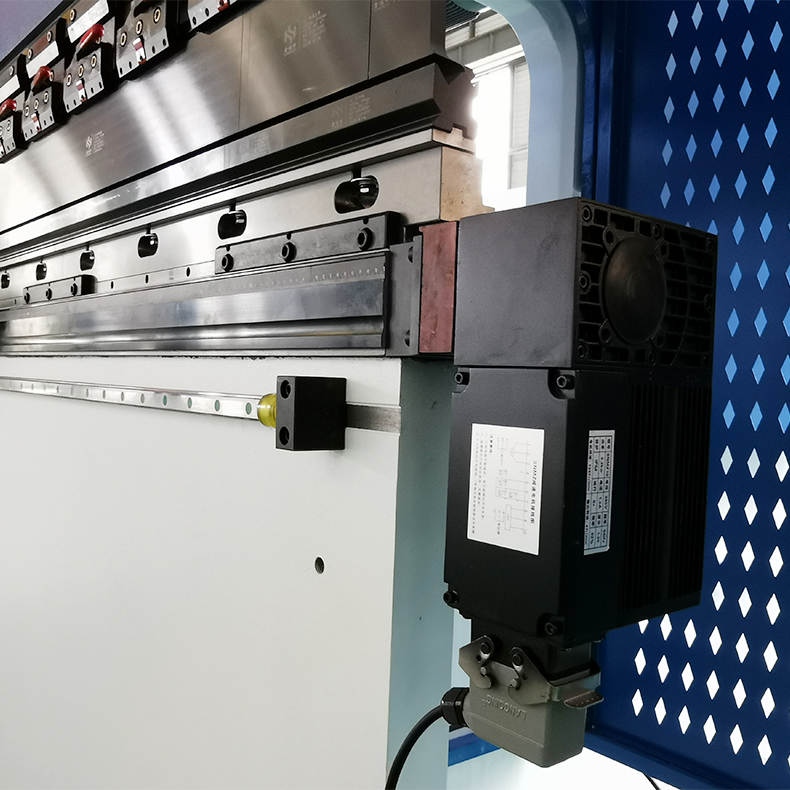

7, система автоматичного коронування: для більш точного кута згинання

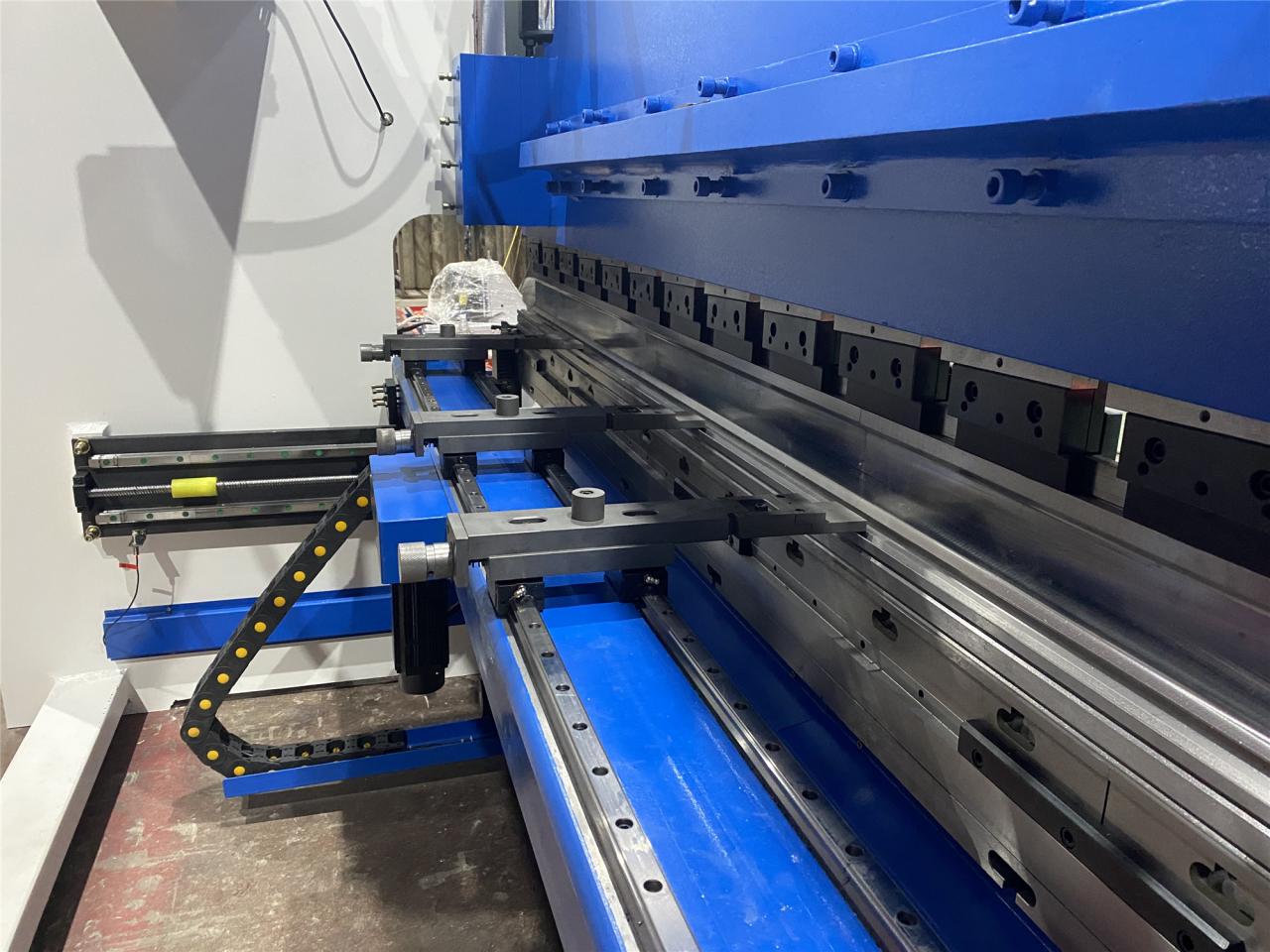

8, Безпечний лазер Високоефективний і потужний задній датчик

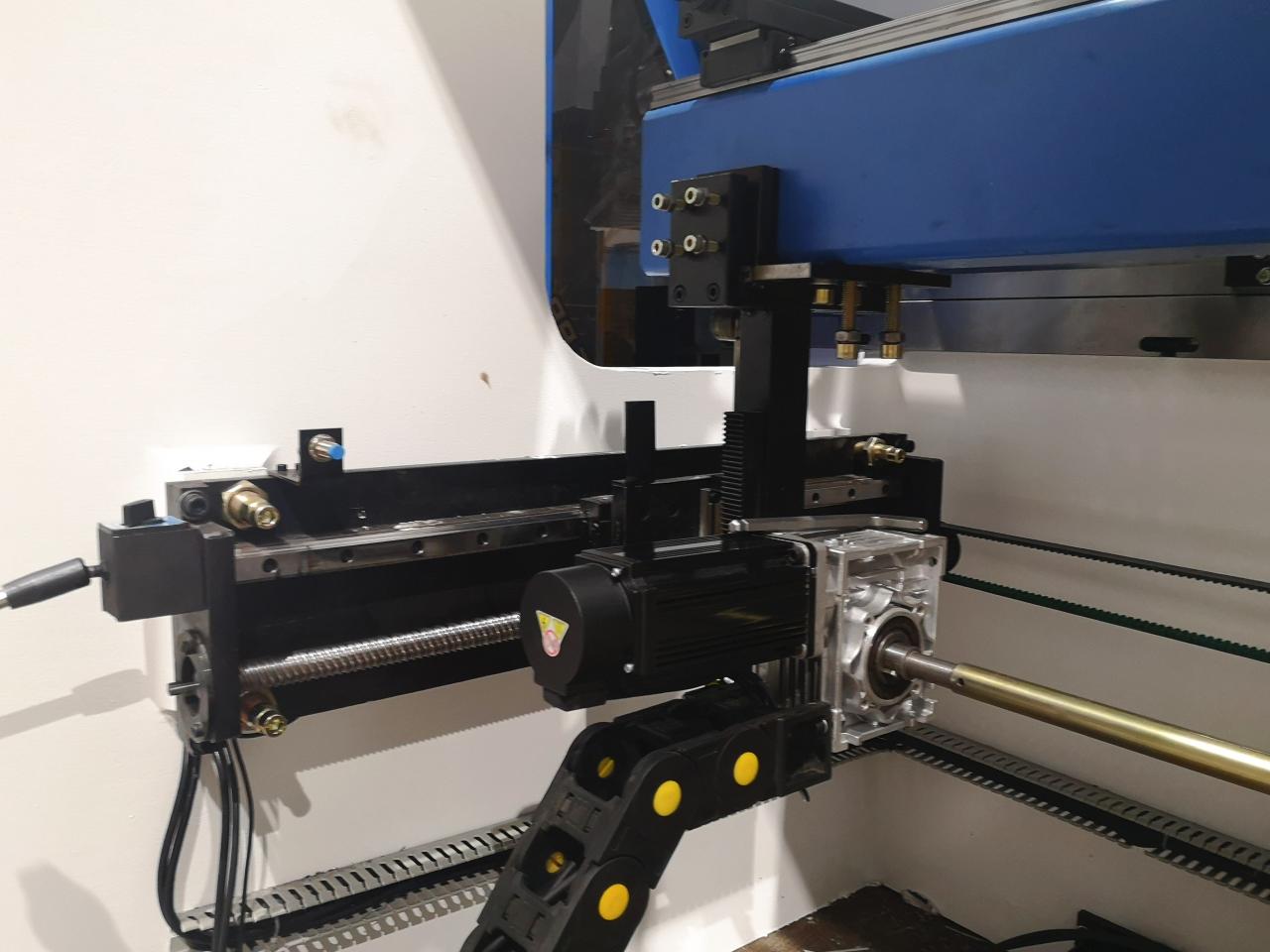

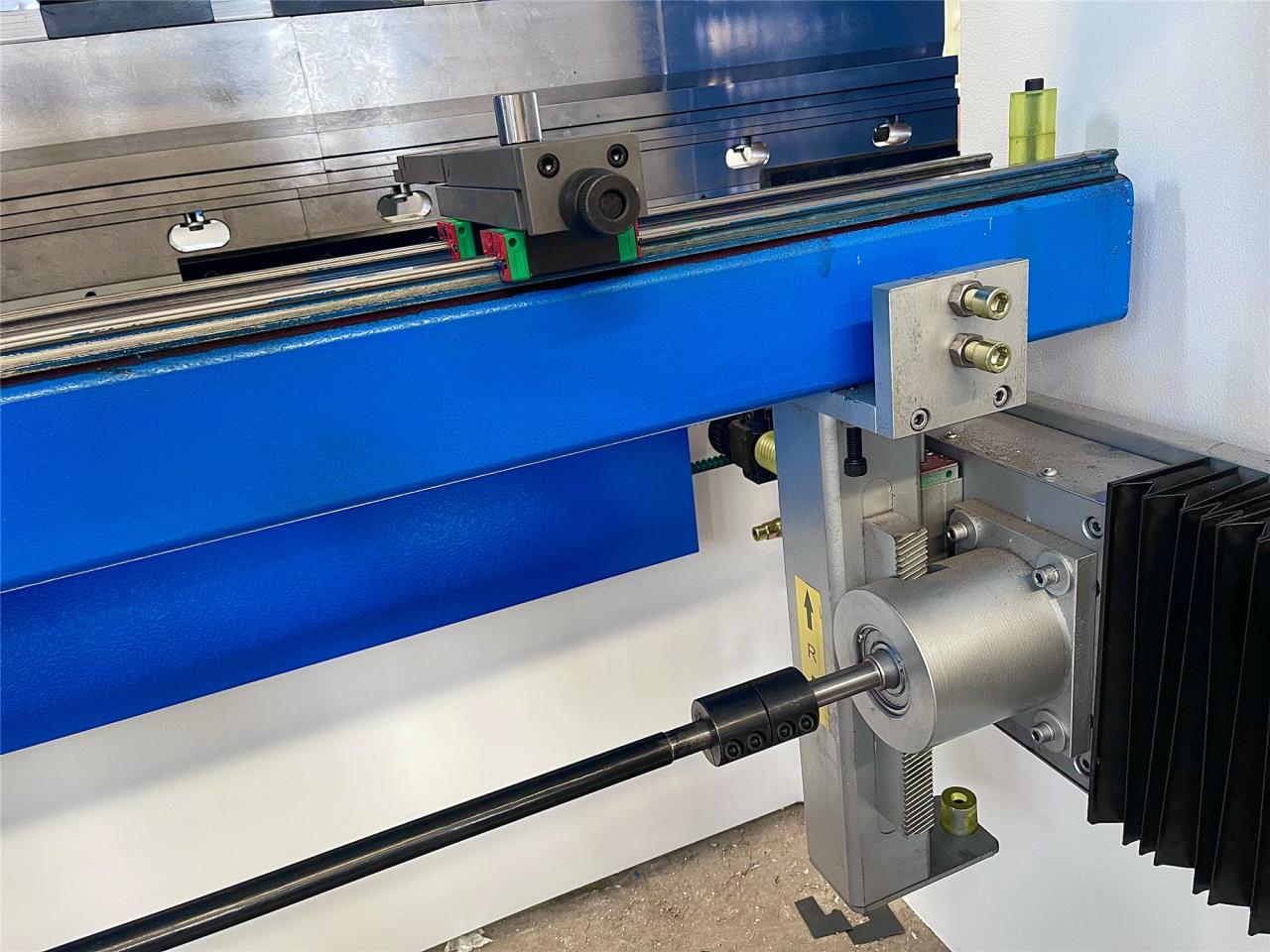

1, серводвигун заднього датчика: система сервоприводу заднього датчика для збільшення швидкості та енергозбереження.

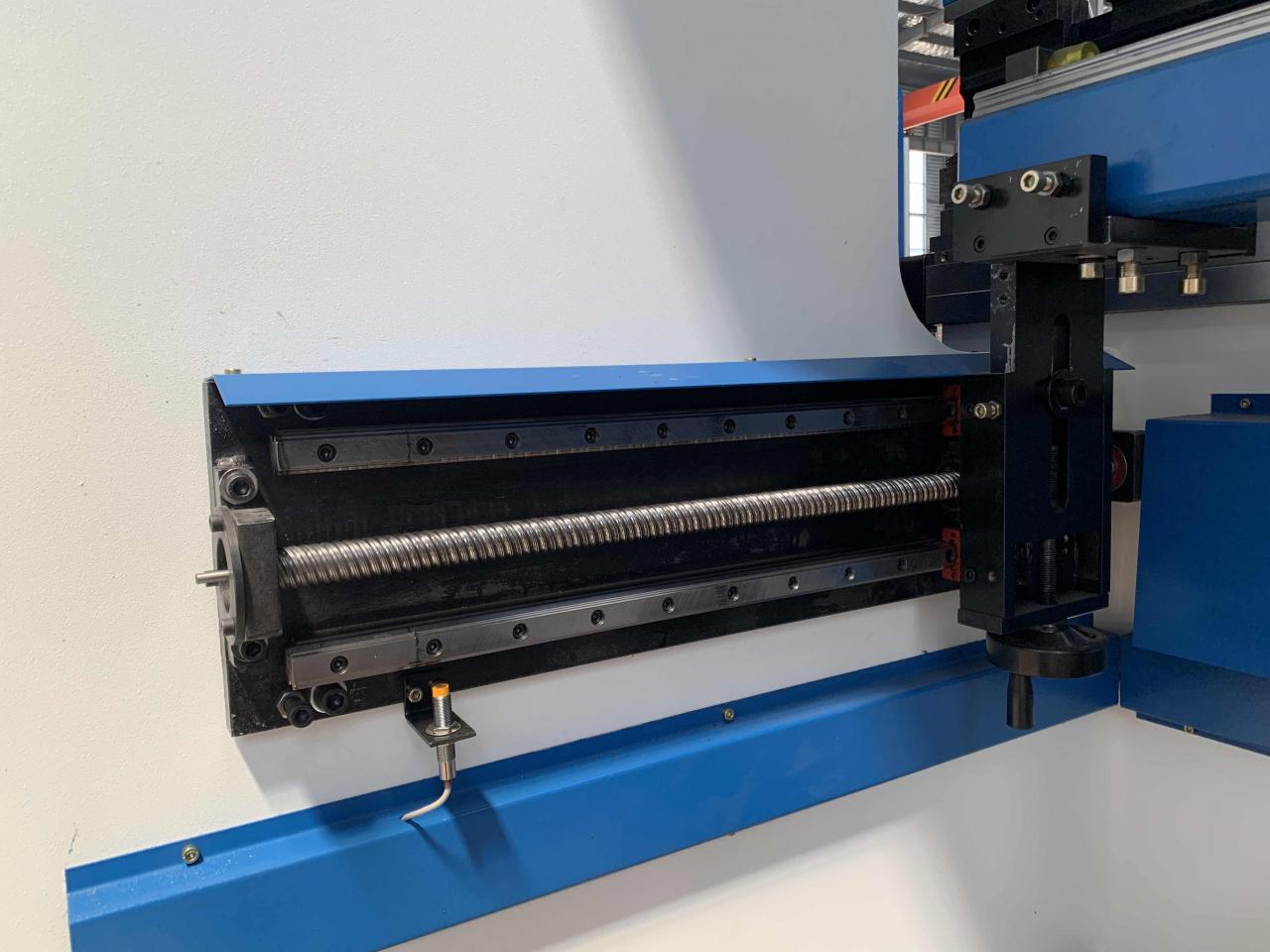

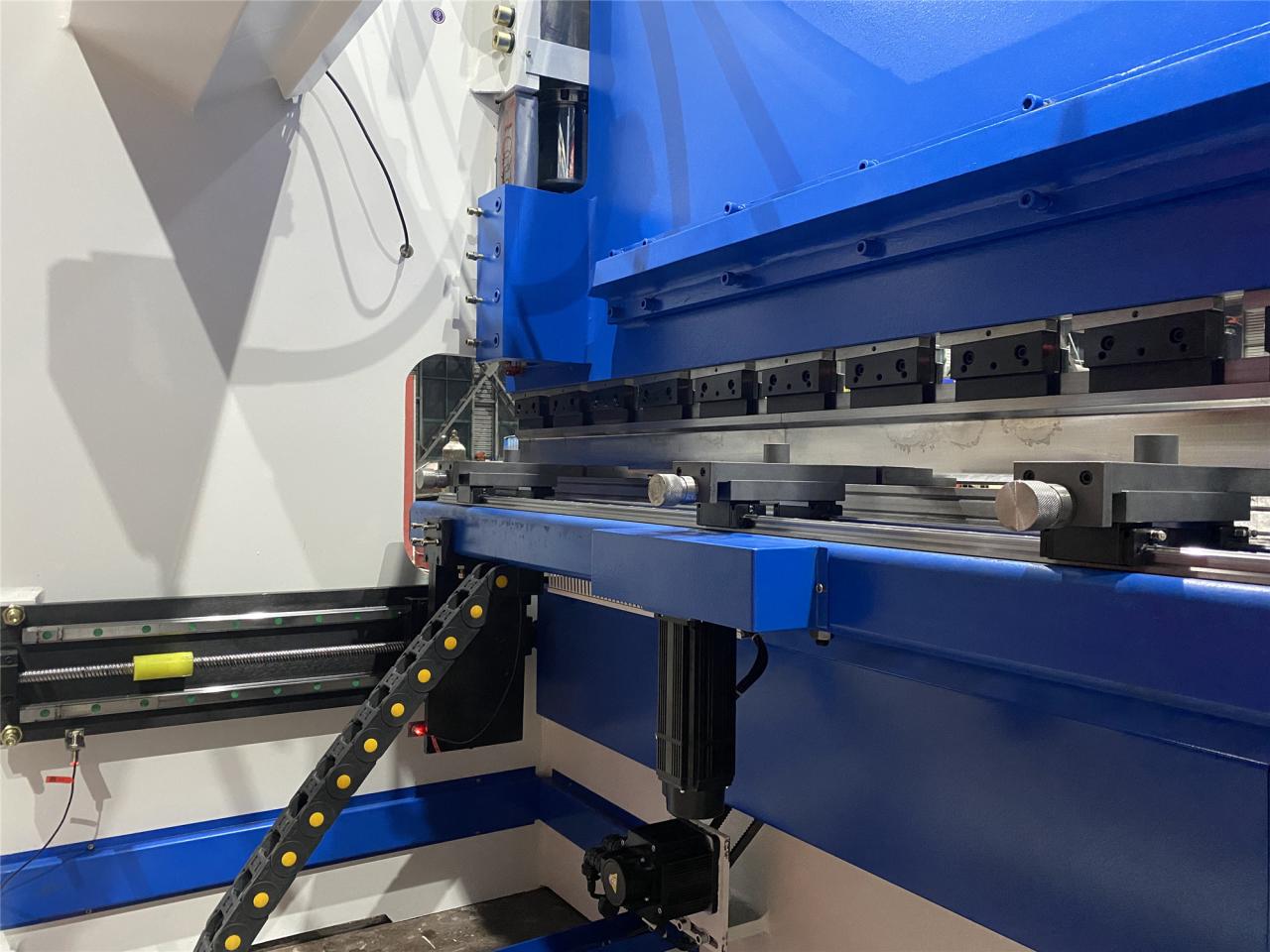

2, кульковий гвинт і лінійна направляюча Динамічні задні датчики та високошвидкісна вісь завдяки кульковому гвинту та лінійній напрямній.

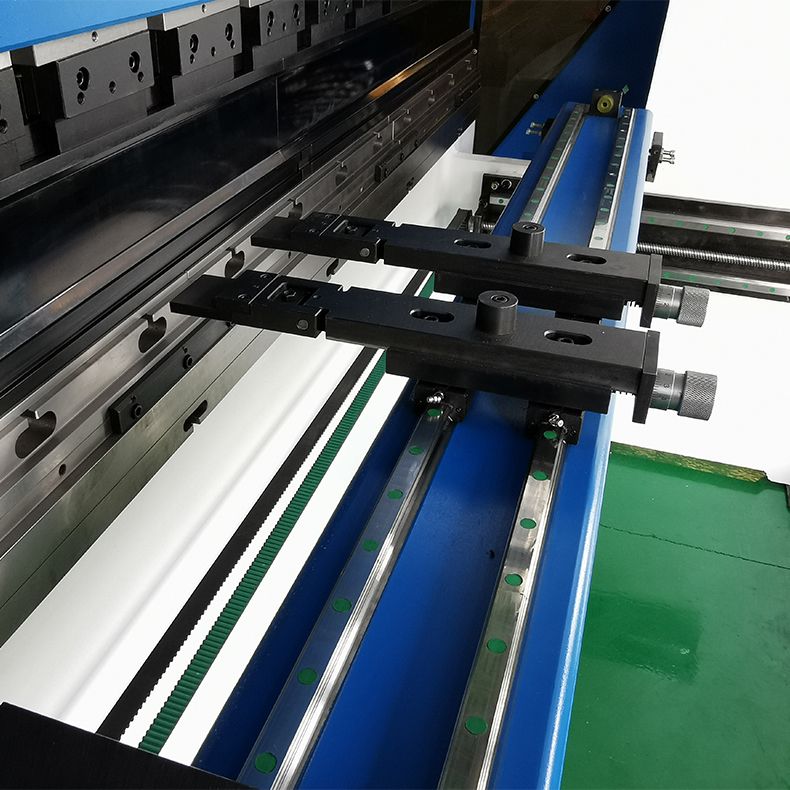

3, Подвійні лінійні напрямні та вбудована опорна балка для підвищення точності руху пальців.

Підтримки міжнародного бренду

Основна конфігурація

Головний двигун	Siemens, Німеччина
Електрика	Шнайдер, Франція
Гідравлічний клапан	Рексрот, Німеччина
Масляний насос	Санні, США
Кільце ущільнювача	EMB, Німеччина
Контролер	DELEM DA66T
Ножний перемикач	Саньюань Гонконг
Циліндр	Цзінін Тайфен, Шаньдун
Кульково-гвинтова і лінійна напрямна	HIWIN, Тайвань
Сервопривід	DELTA, Тайвань
Решітка лінійка	GIVI, Італія

Безпека та надійність

Всі компоненти сертифіковані відповідно до європейських стандартів, в основному з Німеччини, США, Голландії, Італії та Швейцарії. Усі деталі конструкції розраховуються методом кінцевих елементів і використовується лише високоякісна сталь S275 та S355 JR, а саме J2 (N).

Захист верстака

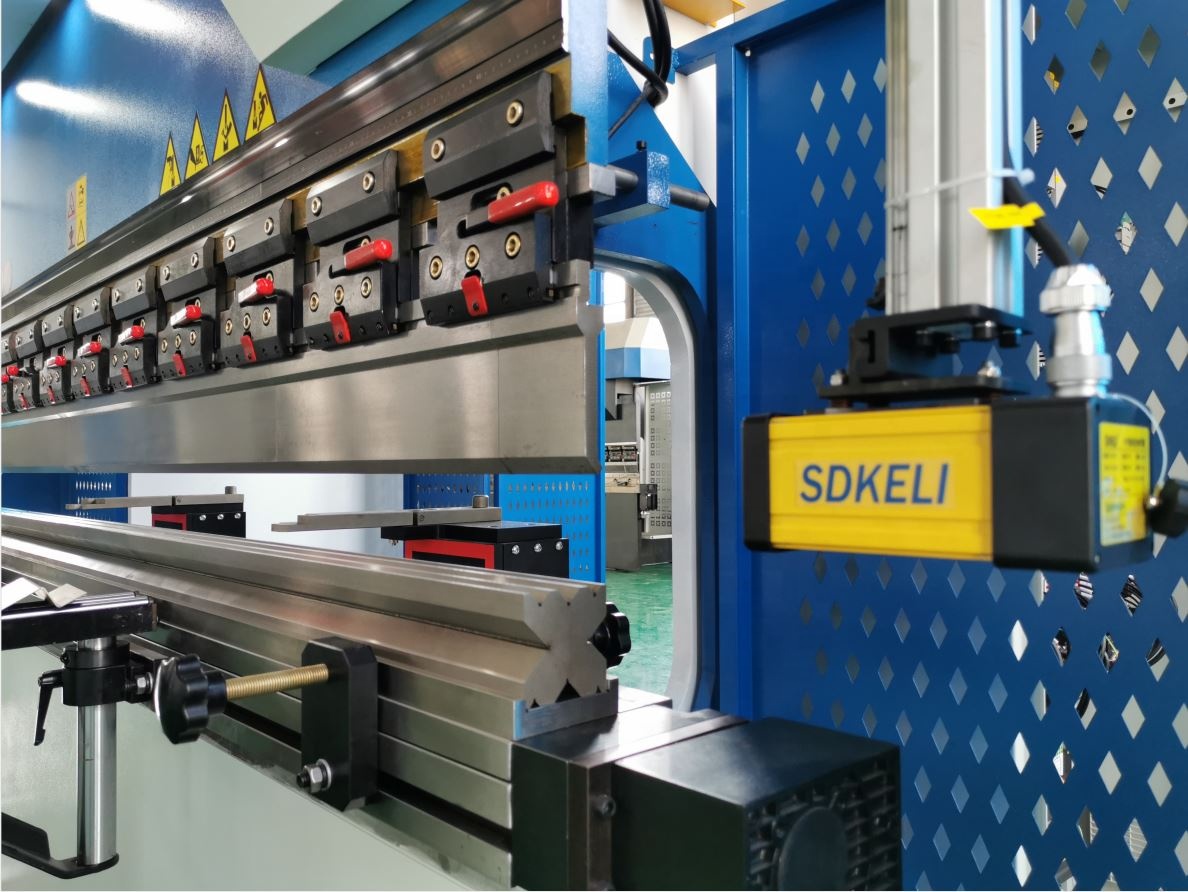

Лазерний захист: Лезо зупиняється, коли лазер виявляє перешкоду.

Механічна спинка

Захист від світлової завіси або точковий захист або захисна огорожа, щоб попередити людей про небезпечні робочі зони.

Борти робочого столу

Захисна огорожа для запобігання необережного проникнення людей.

Подробиці

Хід повзуна (мм): 160 мм
Автоматичний рівень: повністю автоматичний
Глибина горла (мм): 320 мм
Тип машини: синхронізована
Довжина робочого столу (мм): 4000
Ширина робочого столу (мм): 140 мм
Розмір: 4000x1700x2800 мм
Стан: новий
Місце походження: Аньхой, Китай
Матеріал / Оброблений метал: латунь / мідь, нержавіюча сталь, СПЛАВ, вуглецева сталь, алюміній
Автоматика: автоматична
Додаткові послуги: Механічна обробка
Рік: 2022
Вага (кг): 11000
Потужність двигуна (кВт): 11 кВт
Основні переваги продажу: конкурентоспроможна ціна
Гарантія: 2 роки
Відповідні галузі: готелі, магазини одягу, магазини будматеріалів, майстерні з ремонту машин, заводи, заводи з виробництва продуктів харчування та напоїв, ферми, ресторани, домашнє використання, роздрібна торгівля, магазини продуктів харчування, друкарні, будівельні роботи, енергетика та гірнича промисловість, магазини продуктів харчування та напоїв , Рекламна компанія
Розташування виставкового залу: Канада, Росія
Тип маркетингу: Новий продукт 2022
Звіт про випробування обладнання: надається
Відеовиїзний огляд: Надається
Гарантія на основні компоненти: 2 роки
Основні компоненти: підшипник, двигун, насос, редуктор, ПЛК, резервуар під тиском, двигун
Система управління: DELEM CT8
Модель: 160T-4000
Електричні компоненти: Schneider з Франції
Колір: індивідуальний
Використання: згинання листового металу
Осі управління: 4 1
Сертифікація: CE ISO SONCAP
Основний двигун: Siemens з Німеччини
Термін виконання: 30 днів
Надається післяпродажне обслуговування: безкоштовні запасні частини, встановлення на місці, введення в експлуатацію та навчання
