Wc67k-400T Cnc Plc Ручний листозгинальний верстат Гідравлічний Nc прес-гальмівний верстат

огляд товару

Спеціальна система цифрового керування оснащена основною рамою гідравлічного прес-гальма.

Функція багатоетапного програмування дозволяє досягти автоматичної роботи та безперервного позиціонування багатоетапних процедур, а також автоматичного точного регулювання положень заднього стопора та блоку ковзання.

Машина оснащена функцією підрахунку вигинів для відображення кількості обробки в режимі реального часу, пам’яттю положень стопора та блоку ковзання в разі збою живлення, а також процедур і параметрів.

Імпортований ходовий гвинт із шарикопідшипником і лінійна напрямна рейка використовуються для заднього стопора, щоб забезпечити точність позиціонування заднього стопора, щоб точність обробки машини була вищою.

Продуктивність і особливості:

1. Корпус машини має загальну зварену та оброблену конструкцію, а програмне забезпечення для аналізу кінцевих елементів ANSYS застосовано до основних частин корпусу машини для аналізу, що забезпечило надійність верстата та точність усієї машини.

2. Режим замкнутого циклу керування, що складається з електрогідравлічного сервоклапана, імпортованого з Німеччини, та імпортованої гратчастої лінійки, прийнятої для fhe головних масляних циліндрів з обох сторін, щоб прорватися через схему керування ходом традиційних згинальних машин типу механічного стопору, типового для високих точність зворотного зв'язку для позиціонування блоку ковзання, точна та стабільна робота, хороша продуктивність синхронізації та висока точність повторного позиціонування блоку ковзання.

3. Імпортні деталі використовуються для всіх функціональних частин задньої пробки, щоб забезпечити точність зупинки задньої пробки, а механізм задньої пробки має кілька стопорних валів для більш повних функцій, які використовуються відповідно до вимог замовника.

4. Інтегрована система керування, імпортована з Німеччини, прийнята для всієї гідравлічної системи, щоб спростити встановлення трубопроводів і забезпечити стабільну роботу, а також простий і гарний зовнішній вигляд верстата.

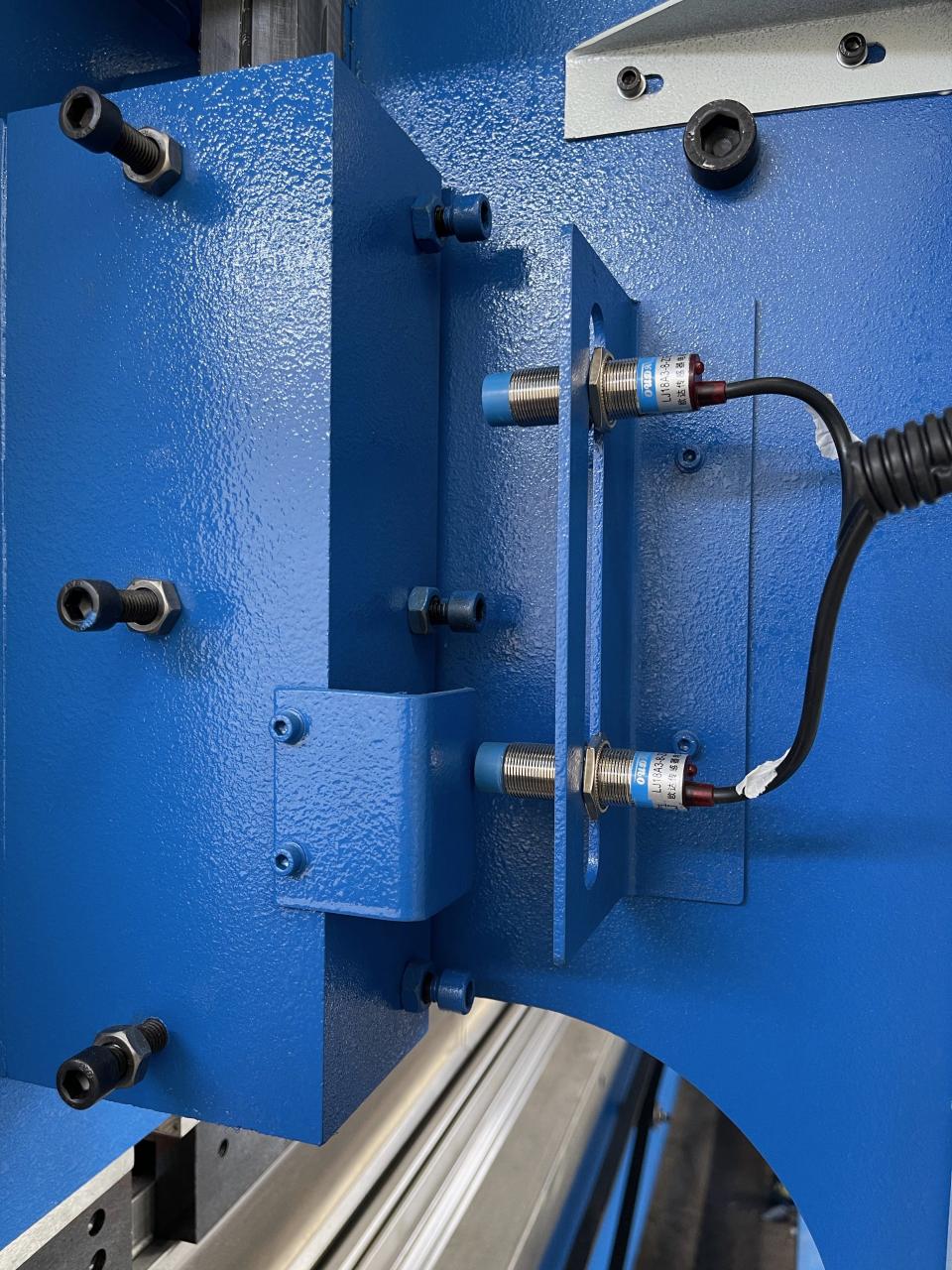

5. C-подібні пластини встановлені з обох боків корпусу машини, а високоточна гратчаста лінійка встановлена на C-подібні пластини, таким чином, щоб уникнути впливу на очікувану точність, що виникає через спотворення корпусу машини під час процесу згинання.

6. Нижня частина робочого столу оснащена механізмом автоматичної компенсації гідравлічного відхилення для досягнення ефективної компенсації без мертвої зони з високою точністю згинання та довготривалою гарантованою стабільністю.

Система цифрового керування відноситься до спеціальної системи цифрового керування для електрогідравлічних сервозгинальних верстатів італійської ESA, нідерландської DELEM. або швейцарські компанії CYBELEC, здатні реалізувати функції графічного програмування для кута згинання, компенсації зміни кута, автоматичного розрахунку та регулювання тиску згинання, автоматичного розрахунку компенсації за викривлення робочого столу, збільшення довжини заготовок, тиску згинання для пресування підошви, відкритої відстані , і зняття заднього стопора тощо.

КОРОТКИЙ ОГЛЯД ОСОБЛИВОСТЕЙ

Особливості контролера DELEM DA53T:

1. 10,1-дюймовий кольоровий TFT-дисплей з високою роздільною здатністю.
2. Керування до 4 осей (Y1, Y2 2 допоміжні осі)
3. Контроль компенсації прогину за допомогою режиму/матеріалу/бібліотеки продуктів.
4. Підтримка сервоприводу або керування перетворенням частоти.
5. Удосконалений алгоритм керування віссю Y може керувати як клапаном закритого циклу, так і клапаном відкритого циклу.
6. Подвійний мережевий зв'язок комп'ютера (необов'язково).
7. Периферійний інтерфейс USB. Програмне забезпечення для автономного програмування Profile-53tl.

Multi V-форма (опціонально)

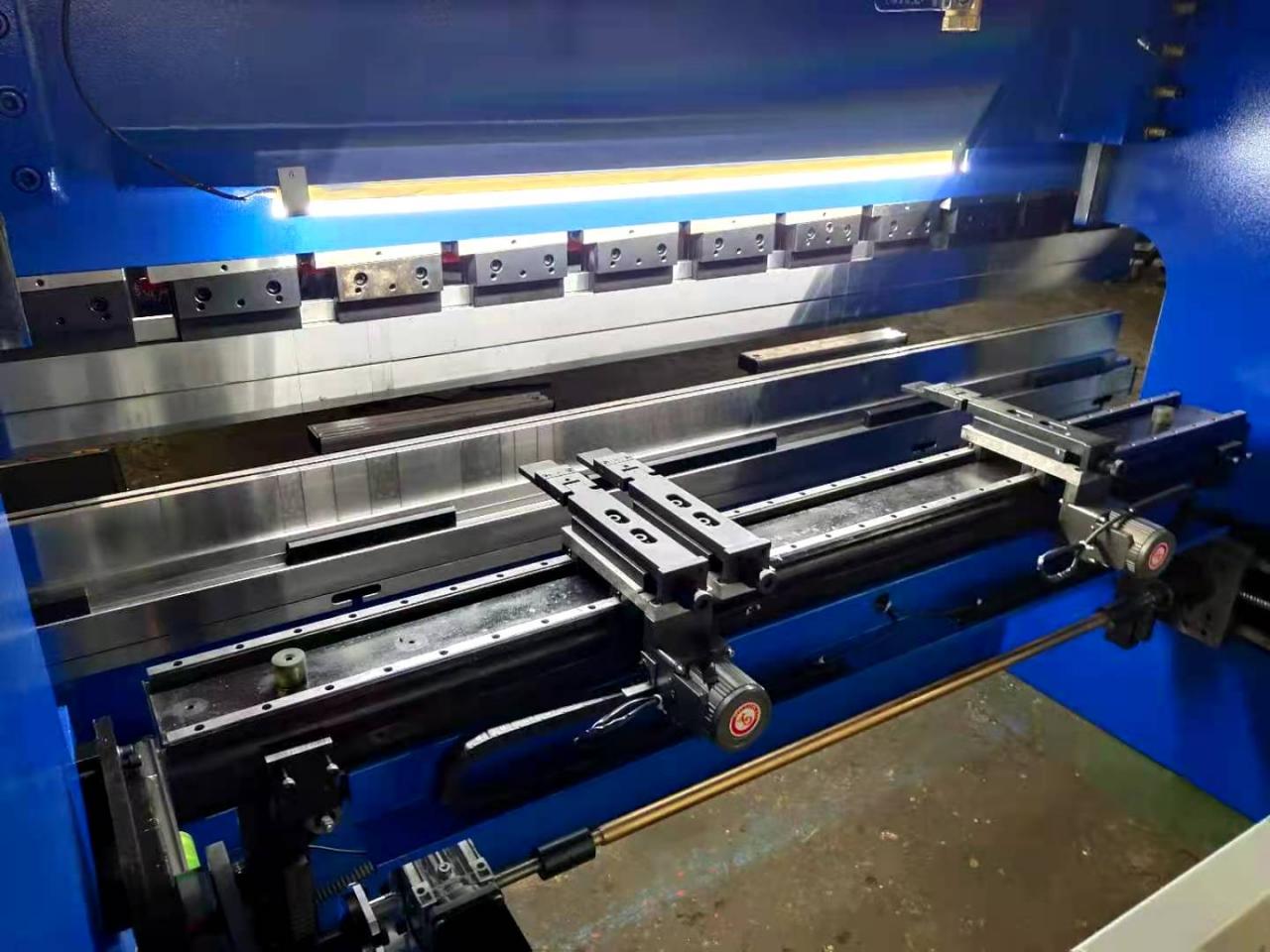

Задня система кріплення

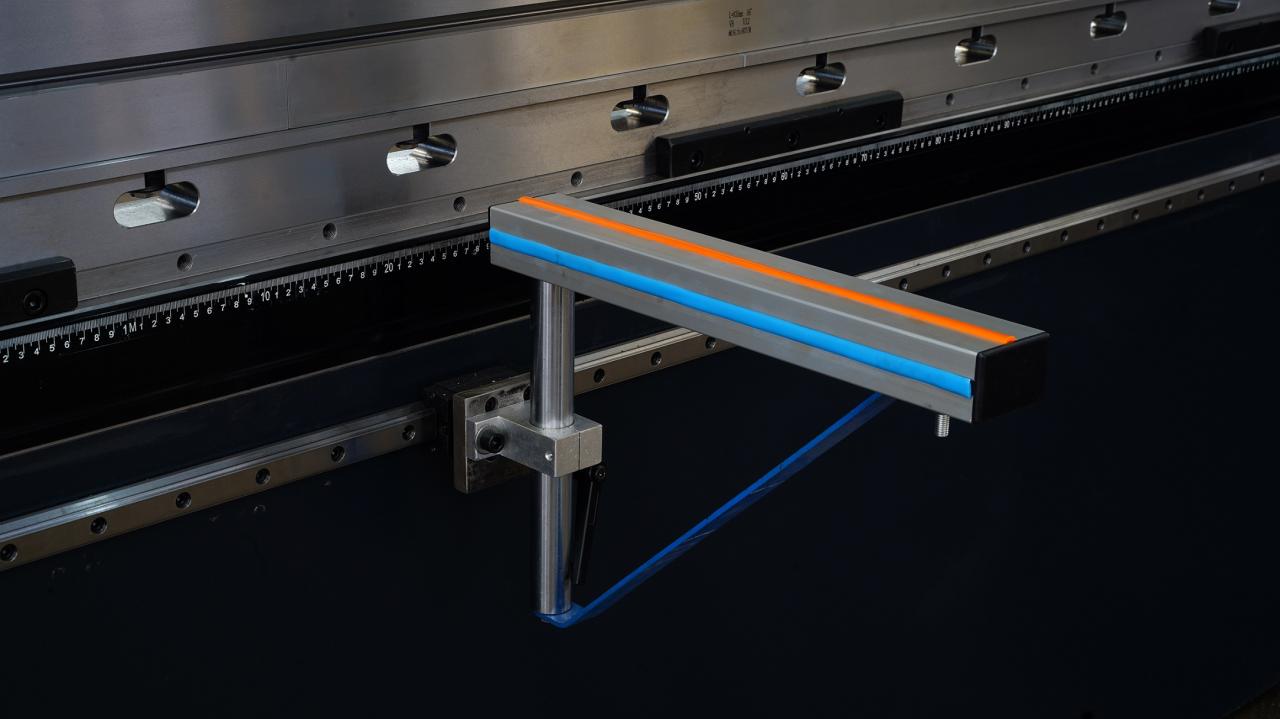

Переміщення переднього опорного пристрою

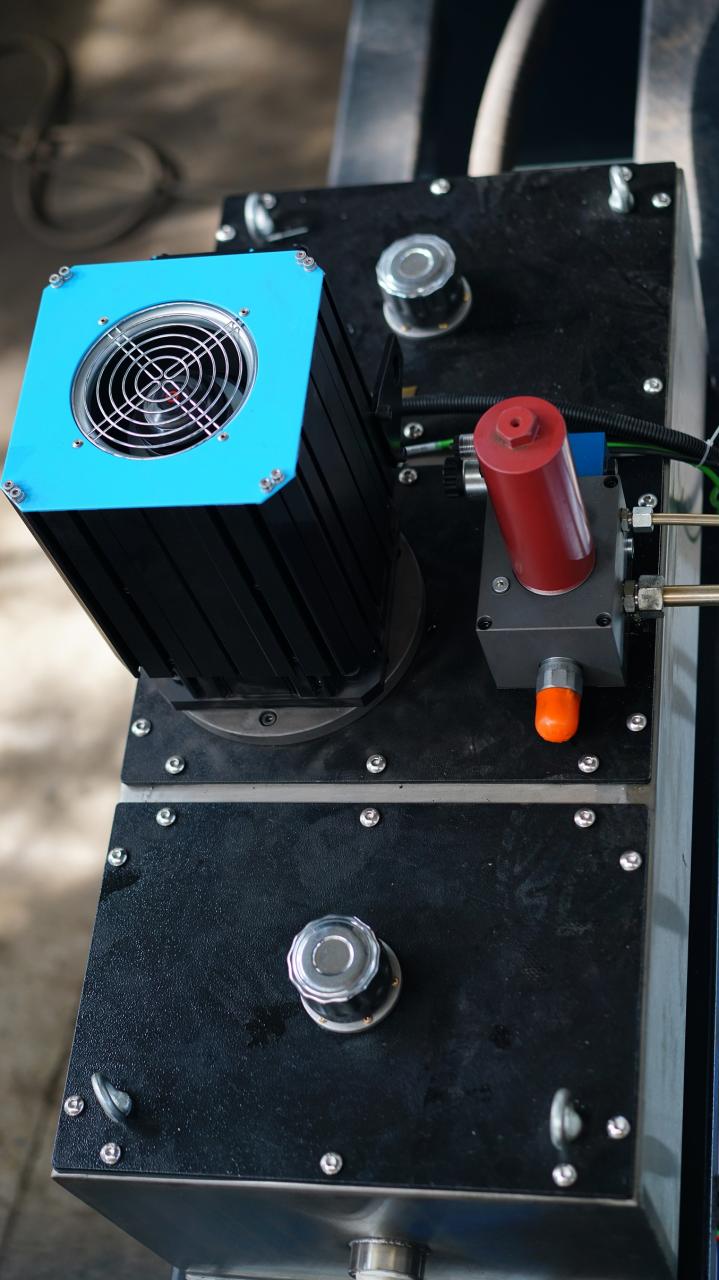

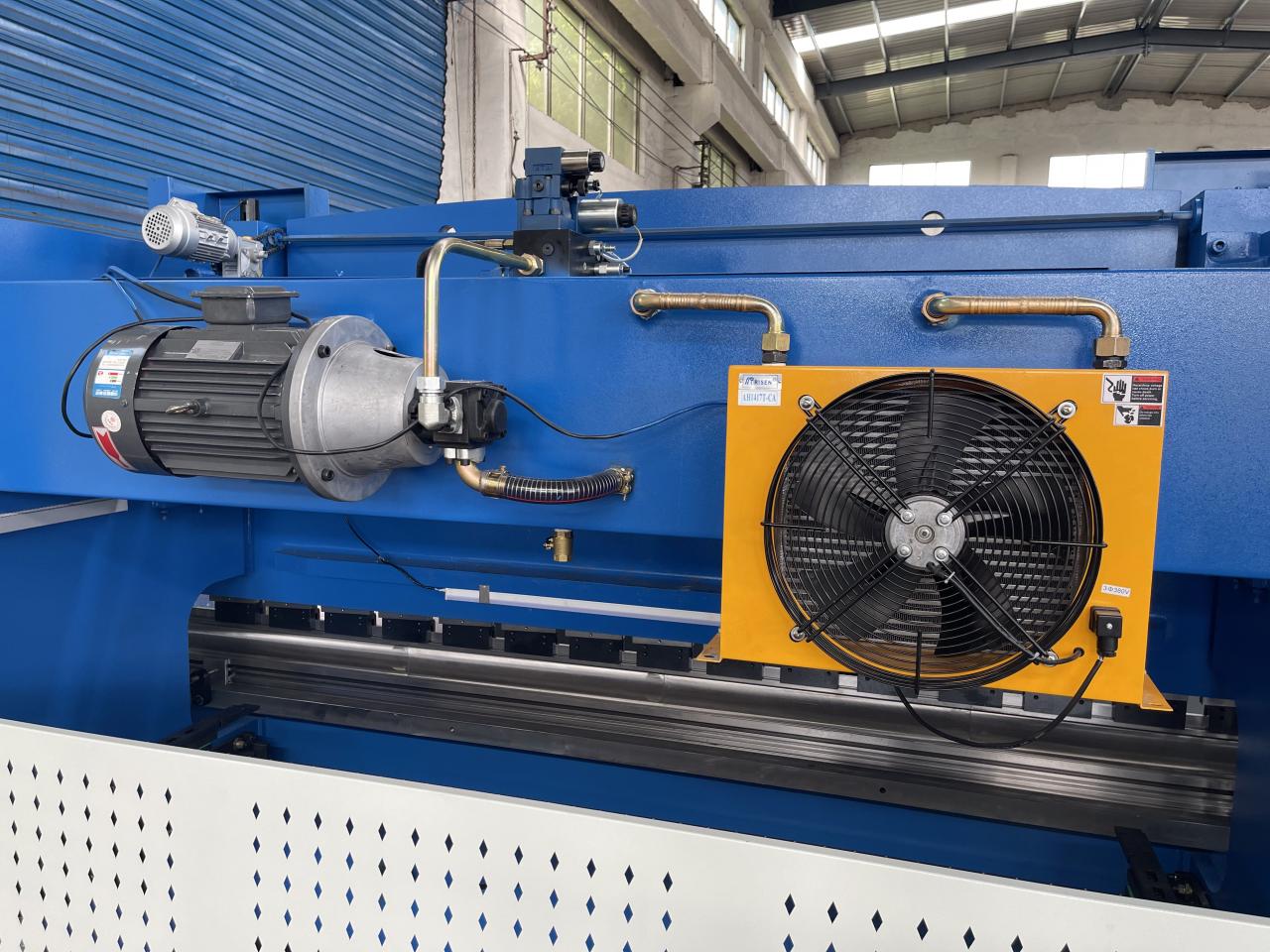

Збірка системи керування серво насосом

Ручний підйом задньої колії

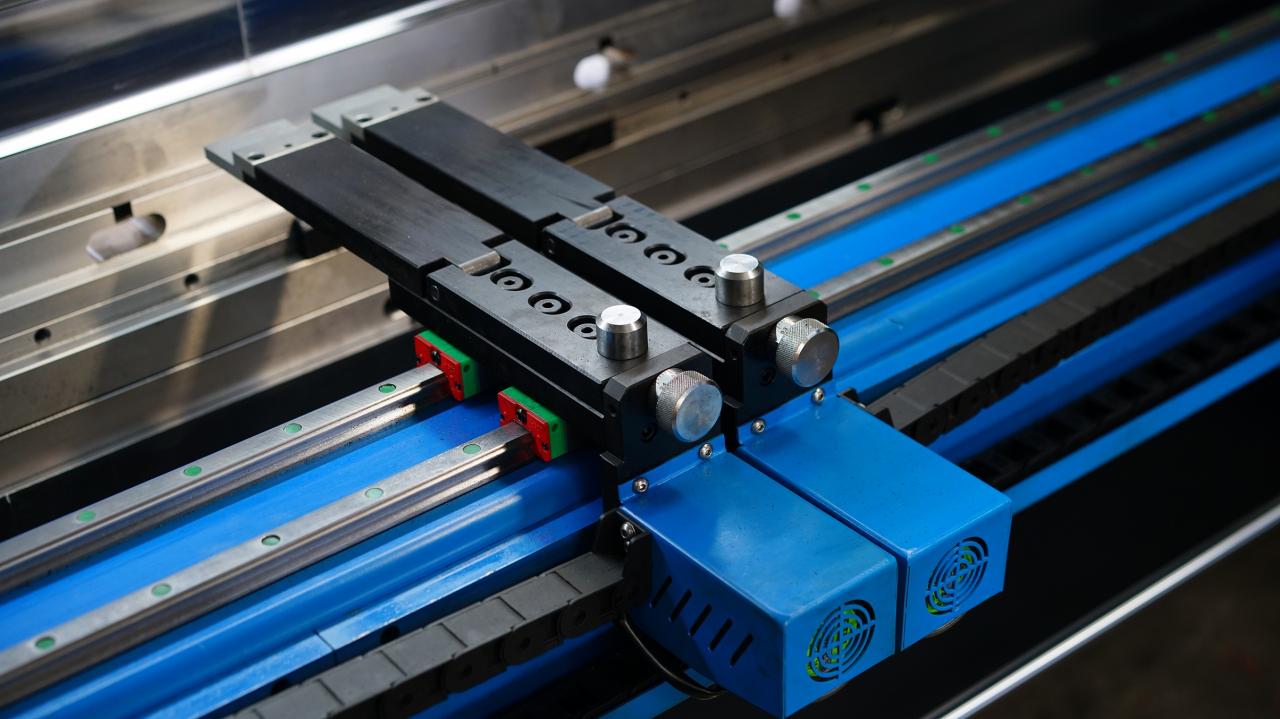

Високоточні стопори, подвійна лінійна напрямна для легкого переміщення

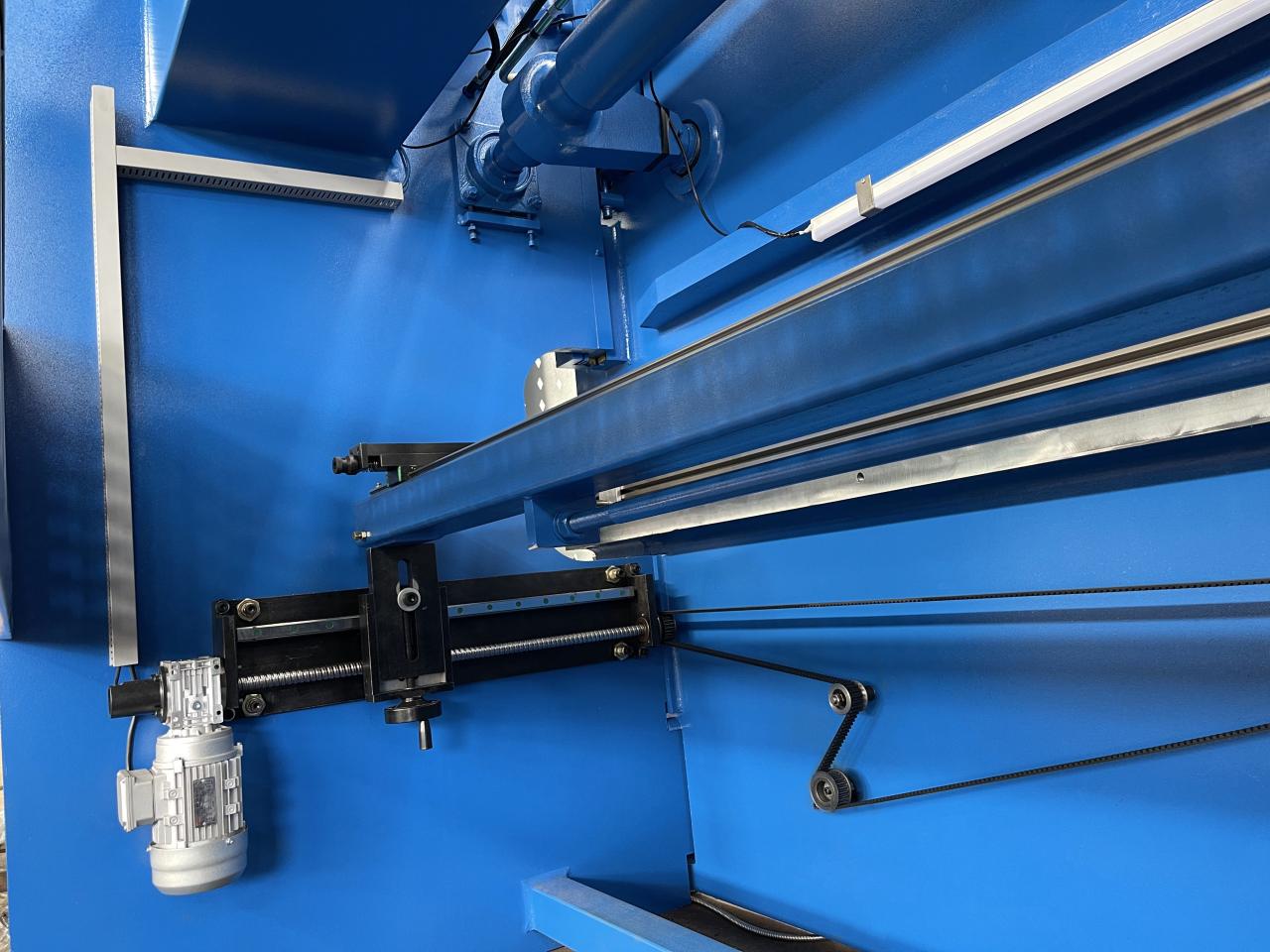

Синхронне колесо та ремінь забезпечують точність переміщення задньої колії
Контактор
Вентилятор охолодження (додатково)

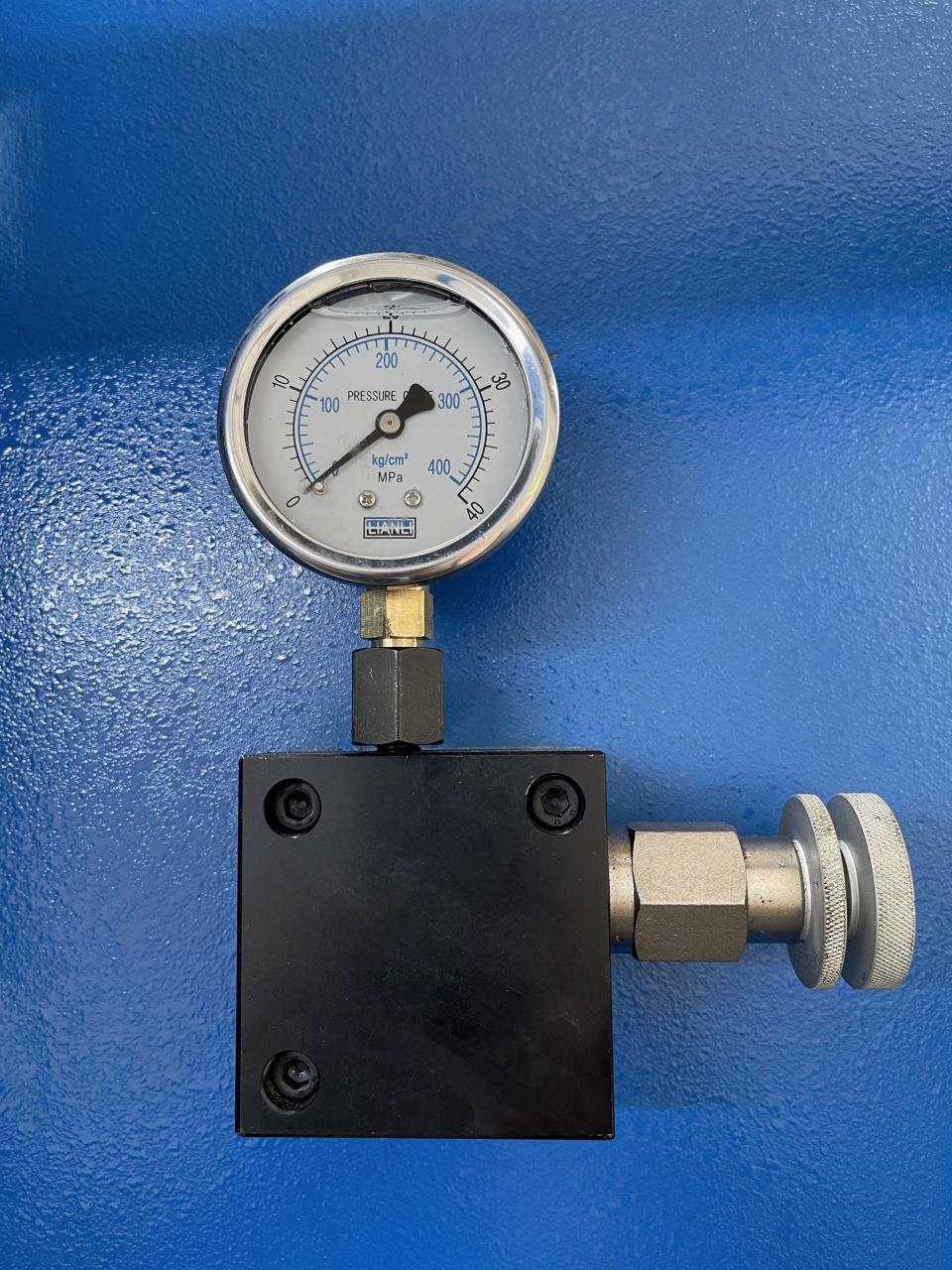

Манометр

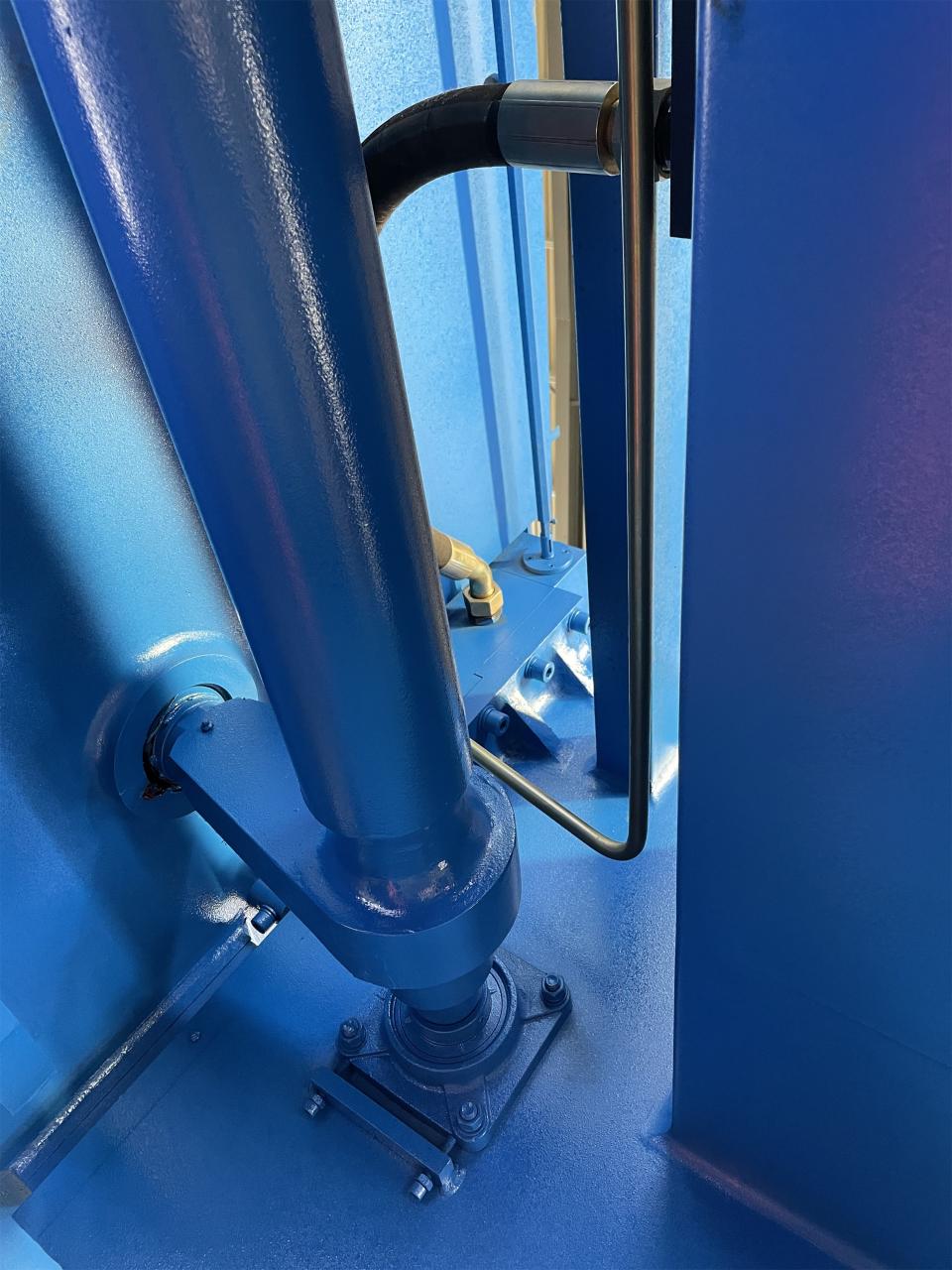

Масляна трубка EMB
забезпечують тривалий термін служби та відсутність витоку масла

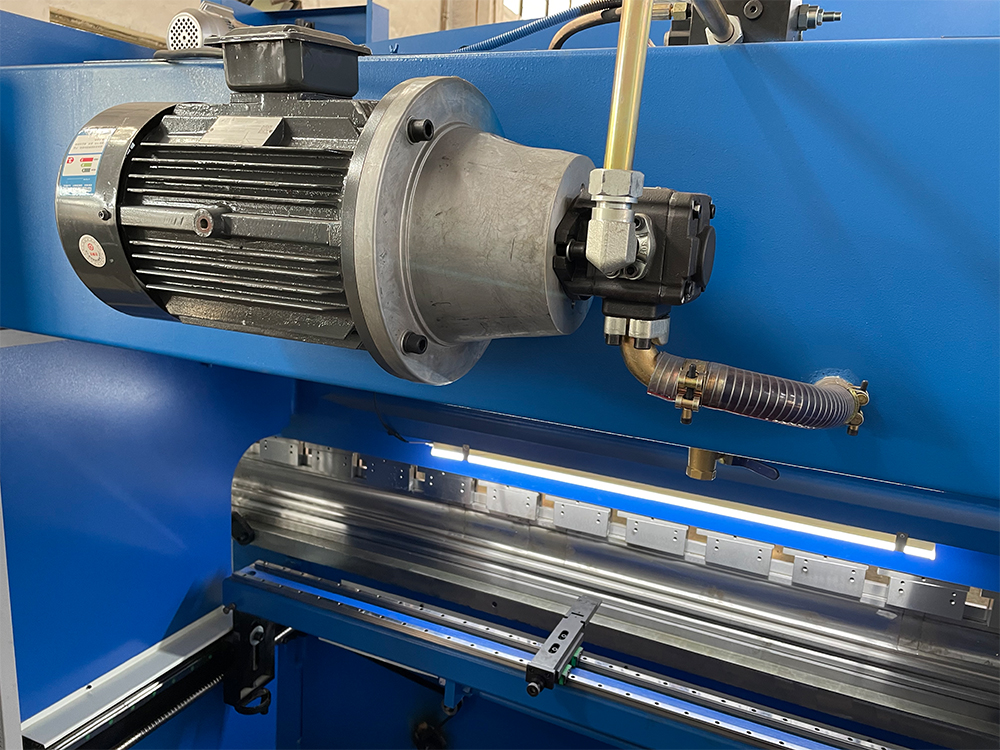

Двигун Siemens, низький робочий шум, тривалий термін служби
Клапан Bosch Rexroth низький рівень шуму при роботі, хороша продуктивність

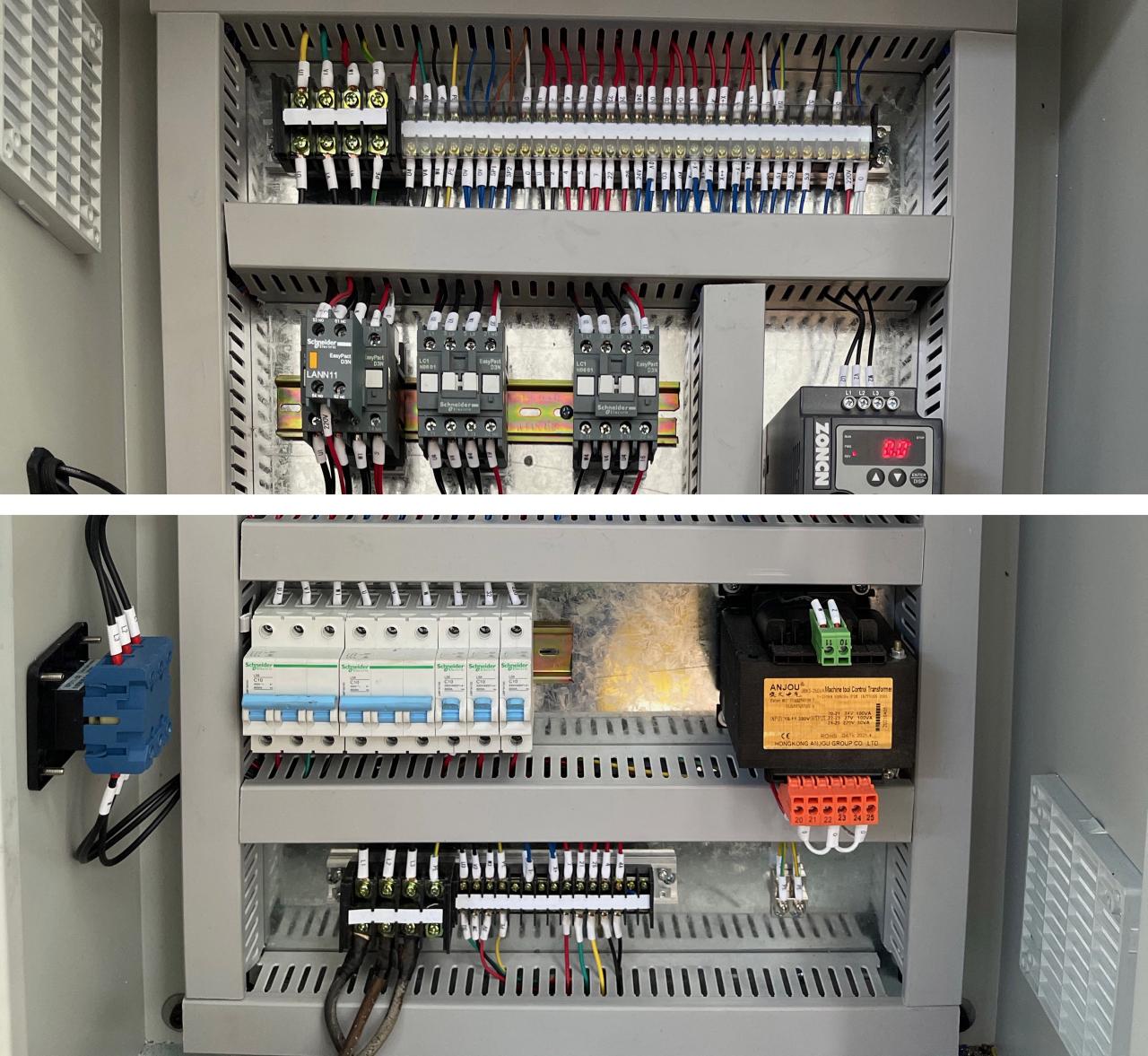

Електрична шафа з компонентами марки Schneider

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВИРОБУ

Пункт	400 т/4000	400 т/5000	400 т/6000
Номінальний тиск	4000	4000	4000	KN
довжина робочого столу	4000	5000	6000	мм
Відстань між отворами	3000	4000	5000	мм
Глибина горла	400	400	400	мм
Баран інсульт	250	250	250	мм
Макс.відкрита висота	590	590	590	мм
Потужність основного двигуна	30	30	30	кВт
Розмір (ДШВ)	420026004000	520026004100	620026004300	мм

Подробиці

Хід повзуна (мм): 250 мм
Автоматичний рівень: повністю автоматичний
Глибина горла (мм): 400 мм
Тип машини: синхронізована
Довжина робочого столу (мм): 5000 мм
Ширина робочого столу (мм): 200 мм
Розмір: 5200*2600*4100 мм
Стан: новий
Матеріал / Оброблений метал: латунь / мідь, нержавіюча сталь, СПЛАВ, вуглецева сталь, алюміній
Автоматика: автоматична
Додаткові послуги: Формування торців
Рік: 2021
Вага (кг): 23000
Потужність двигуна (кВт): 30 кВт
Основні переваги продажу: екологічність
Гарантія: 2 роки
Застосовувані галузі: магазини будівельних матеріалів, майстерні з ремонту машин, заводи, будівельні роботи, обробка листового металу
Розташування виставкового залу: немає
Тип маркетингу: Новий продукт 2022
Звіт про випробування обладнання: надається
Відеовиїзний огляд: Надається
Гарантія на основні компоненти: 2 роки
Основні компоненти: підшипник, двигун, насос, редуктор, ПЛК, резервуар під тиском, двигун, коробка передач
Назва продукту: Гідравлічний прес-гальмівний верстат з ЧПУ
Система управління: E21/DA41S/Cyb Touch8
Двигун: SIEMENS BEIDE
Гідравлічна система: Rexroth
Електричні компоненти: Schneider
Ущільнювальне кільце: NOKJapan
Кульковий гвинт/ Лінійна напрямна: HIWIN
Колір: на вибір клієнта
Доставка: 15 днів
Особливість: висока продуктивність
