Qc11k Гідравлічний ножичний верстат і гільйотинні ножиці для різання листового металу

Опис продукту

Конструкція рами стригального верстата застосована зварюванням із суцільної сталі; чотирикутні та восьмисторонні прямокутні напрямні мають високу точність, гарну жорсткість і гідравлічне попереднє навантаження. Гідравлічна система використовує двосторонній вбудований клапан і може бути оснащена цифровим дисплеєм, фотоелектричним захисним пристроєм і мобільним робочим столом. Ножиці мають функцію подвійної дії верхнього повзуна та нижньої гідравлічної колодки, а хід робочого тиску можна натискати в межах зазначеного діапазону. Процес потребує налаштування, а управління простим і централізованим за допомогою кнопок. Характеристики машини

1. Ножиці мають загальну зварену структуру рами та піддаються вібраційному старінню. Верстат має гарну жорсткість, високу точність і добре збереження точності.

2. Машина для стрижки має триточкову опорну направляючу. Верхній інструментотримач виконує кочення без зазорів між направляючими кочення, а махове колесо можна обертати для регулювання терміну служби леза.

3, рухома підтримка леза та довге лезо з чотирма лезами, легко регулювати рівномірність зазору леза, покращити якість різання та подовжити термін служби леза.

4. Стригальна машина використовує циліндрову синхронну систему серійного типу. Машина рівномірно навантажена. Регулюючи потік серії циліндрів, можна легко відрегулювати кут зсуву відповідно до потреб різних пластин для зсуву.

5. Машина для стрижки має моторизований пристрій заднього упору та електронний лічильник для полегшення регулювання положення заднього упору. Зображення деталей

Додатковий контролер

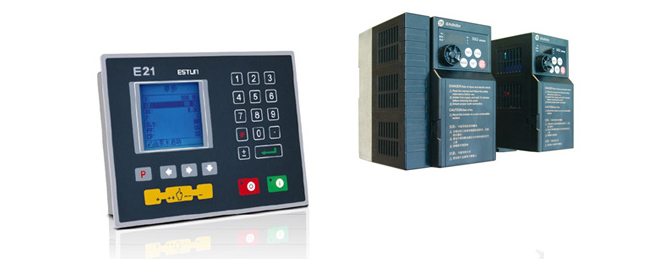

Конвертер Shihlin ESTUN E21

Управління перетворювачем Shihlin E21 через шину зв’язку, електропроводка проста, продуктивність хороша, задній датчик можна швидко та точно встановити. Вбудоване реле часу та кут зсуву, реалізована часткова логічна функція. Відрізняється низькою вартістю і високою ефективністю.

Супер стабільність і тривалий термін служби.

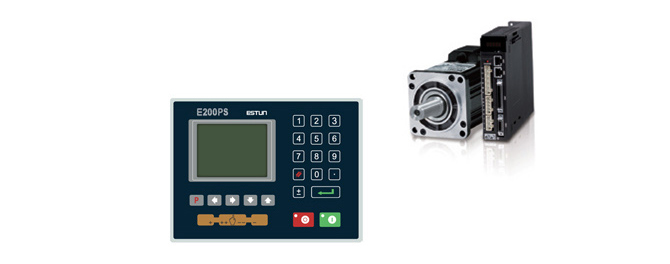

ESTUN E200PS, Китай

E200PS з кольоровим РК-дисплеєм HD, китайською та англійською мовами, параметрами програмування дисплея, швидшим і зручнішим програмуванням. Технологія шини CAN, сервокерування X, вісь А, висока точність керування, роздільна здатність до 0,001; простота монтажу електропроводки, підвищення надійності системи.

Вбудований зазор леза, хід різання, поступки та інші функції керування затримкою відповідно до фактичної потреби встановити параметри зазору, зрізання поступок та інше керування в реальному часі.

З функціями самодіагностики та сигналізації в реальному часі, налагодження та обслуговування більш зручні. Інтерфейс безпеки резервування для легкого розширення.

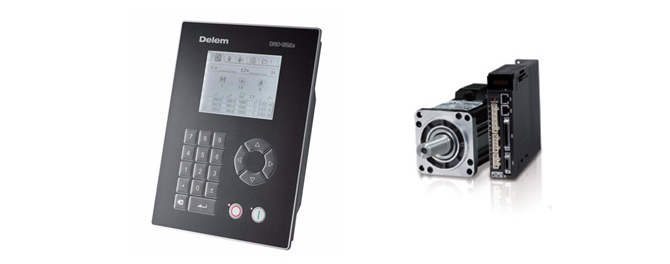

Delem DAC-360s, Нідерланди

Контроль DAC-360 забезпечує комплексне рішення для машин для стрижки. Він включає контроль заднього калібру, кута різання, довжини ходу та зазору на основі найсучаснішої електроніки.

Окрім контролю заднього упору, DAC-360 автоматично розраховує необхідні налаштування для кута різання та зазору залежно від властивостей матеріалу та товщини. Довжина ходу обмежена для мінімального часу виробництва та залежить від довжини матеріалу, який потрібно розрізати. Повний контроль тиску для затискання та різання здійснюється на борту DAC-360.

Яскравий РК-екран забезпечує чітке та просте керування. Числове програмування є зручним для користувача та веде оператора через можливості програмування.

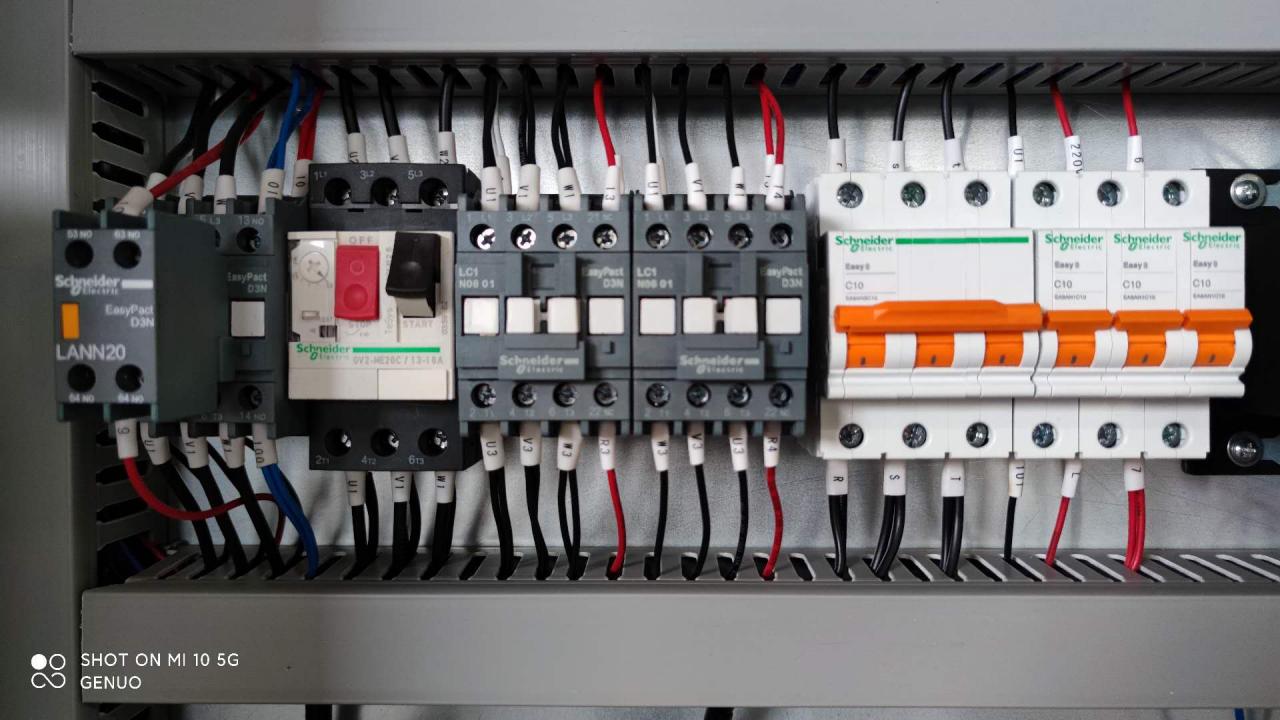

Стабільна електрика

CabinetDurable France Schneider Electrics забезпечує стабільну роботу машини. Розумне підключення та розташування ліній значно знижує частоту відмов. Оператор і всі частини машини забезпечували хороший захист. Додаткові сервопривід і привід для підвищення точності позиціонування задньої осі (X).

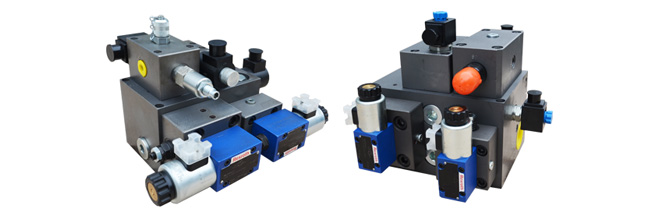

Покращена гідравлічна система

Інтегрована гідравлічна система, швидка реакція. Низька частота відмов робить машину безпечною, ефективною та стабільною. Уся стандартна серія оснащена оцинкованою холоднотягнутою трубою та німецьким з’єднанням труб з наконечником. Зниження ризику витоку масла на 50% порівняно з гумовими та зварними безшовними трубами. І в може бути довший термін служби.

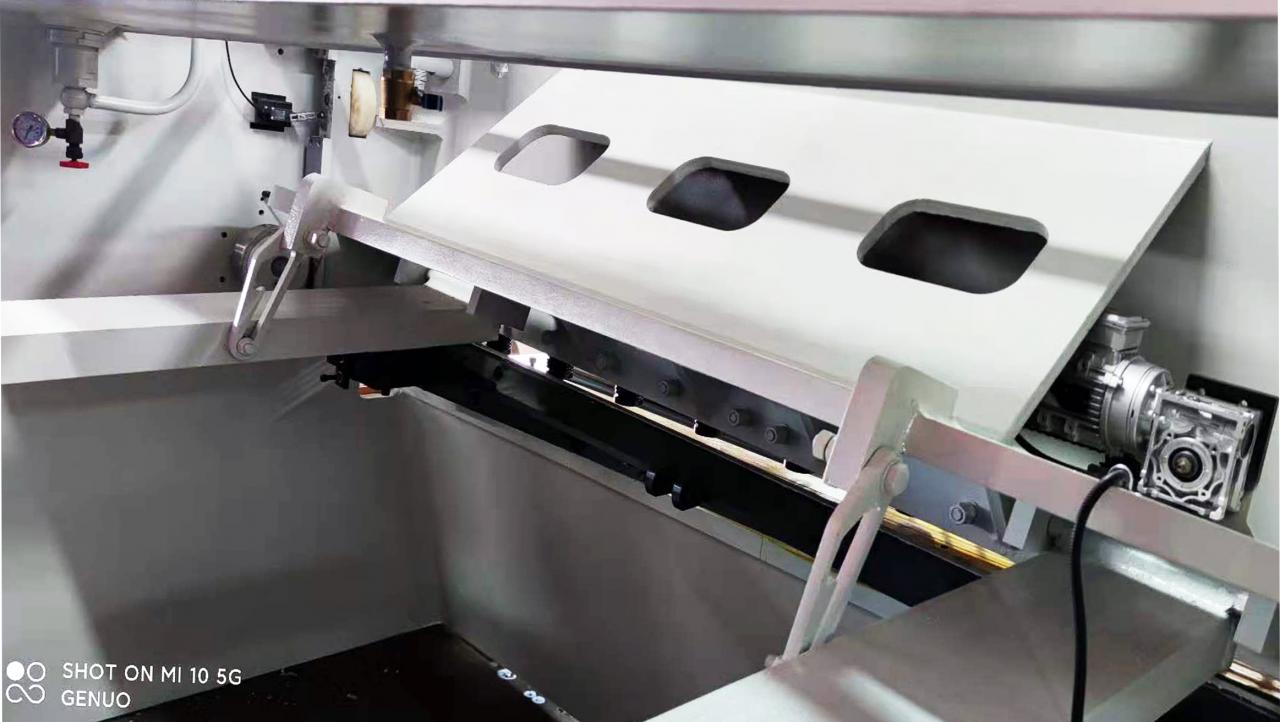

Високоточний задній датчик

Унікальна та нова кулькова гвинтова лінійна направляюча конструкція заднього калібру забезпечує високу точність позиціонування. Регульована направляюча лінія балки та синхронна структура передачі, стабільна та надійна. Додаткова конструкція механізму підйому для вирізання заготовки поза межами заднього діапазону. Під час різання тонких і широких металевих пластин можна вибрати пневматичний опорний пристрій. Збільшений діапазон позиціонування робить різання більш ефективним і точним.

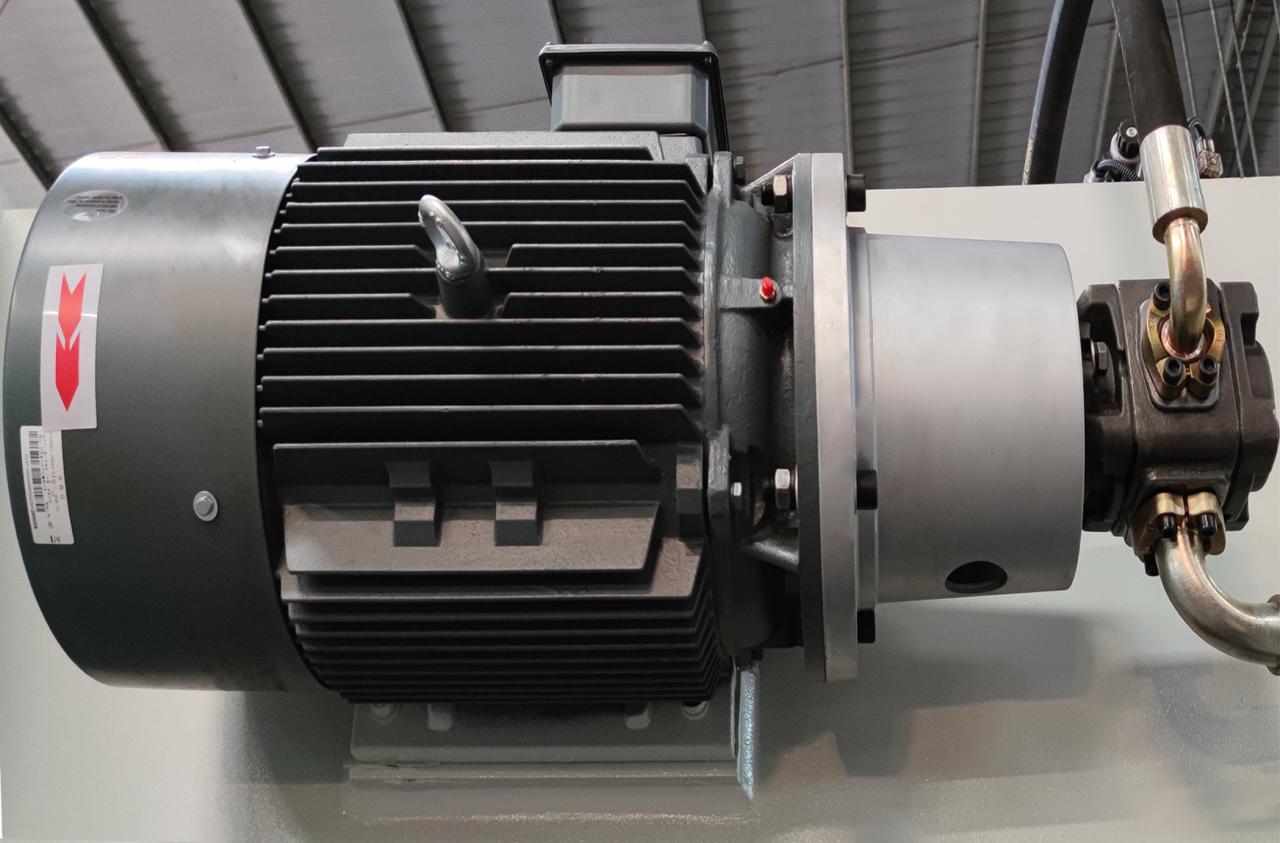

Система живлення з низьким рівнем шуму

Використання головного двигуна Siemens у Німеччині та масляного насоса шестерні SUNNY у США гарантує термін служби машини та покращує стабільність роботи машини. У той же час спеціальний зчіпний пристрій також значно знижує шум машини під час роботи.

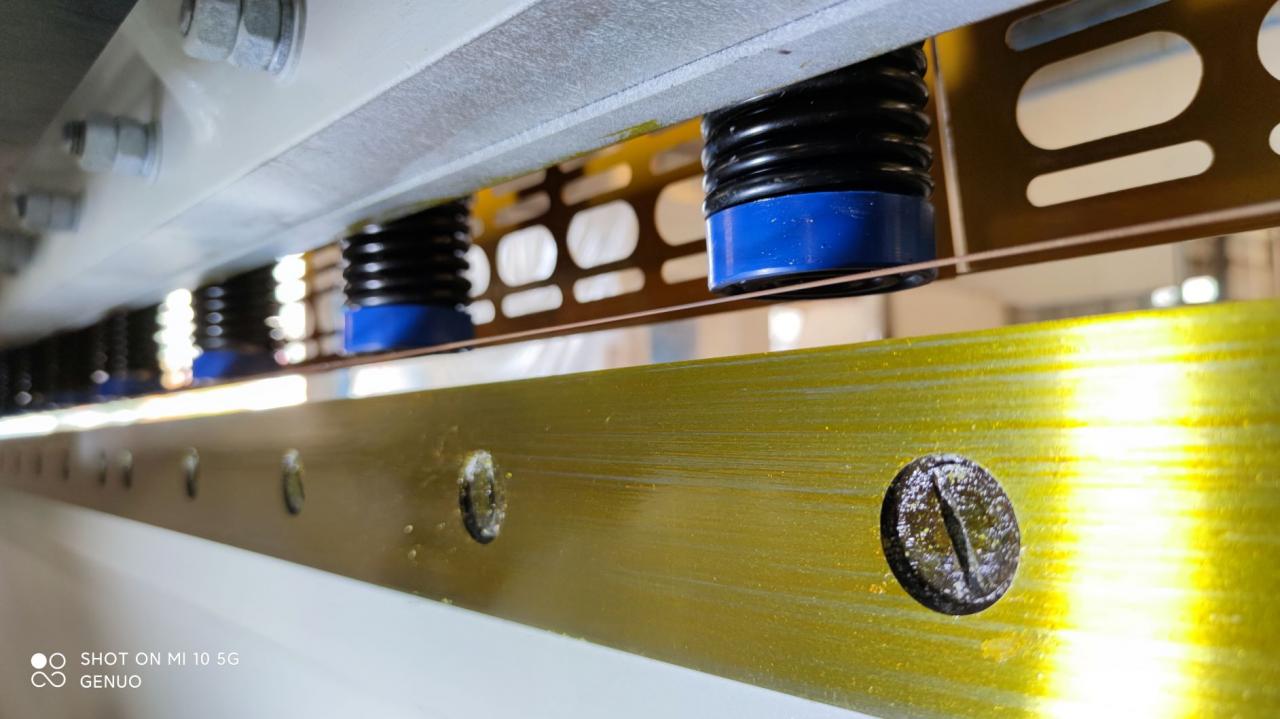

OS Down-Holder Cylinder

Унікальна структура притискного циліндра має зовнішню пружину. Нижня частина зі спеціальними прокладками, щоб уникнути залишення слідів на алюмінієвому сплаві чи іншому чутливому матеріалі. Покращено довговічність і стабільність. Вбудована запатентована гумова прокладка для демпфування повернення та ущільнення NOK кільце, що зменшує рівень шуму та витоку масла порівняно з традиційним циліндром з нижнім утримувачем. Пристрій для вирівнювання освітлення, який корисно розмітити вручну для зрізання.

Леза хорошої якості

Виготовлено з використанням високоякісної легованої інструментальної сталі, щоб відповідати вимогам до ударного навантаження при зсуві та високої стійкості до стирання. Машина оснащена лезами для ножів зі сталі 9CrSi, 6CrW2Si та SKD-11. Під час різання спеціальної металевої пластини лезо H13, DC53 необов’язкове для забезпечення гарантії більш стабільний і хороший ефект зсуву.

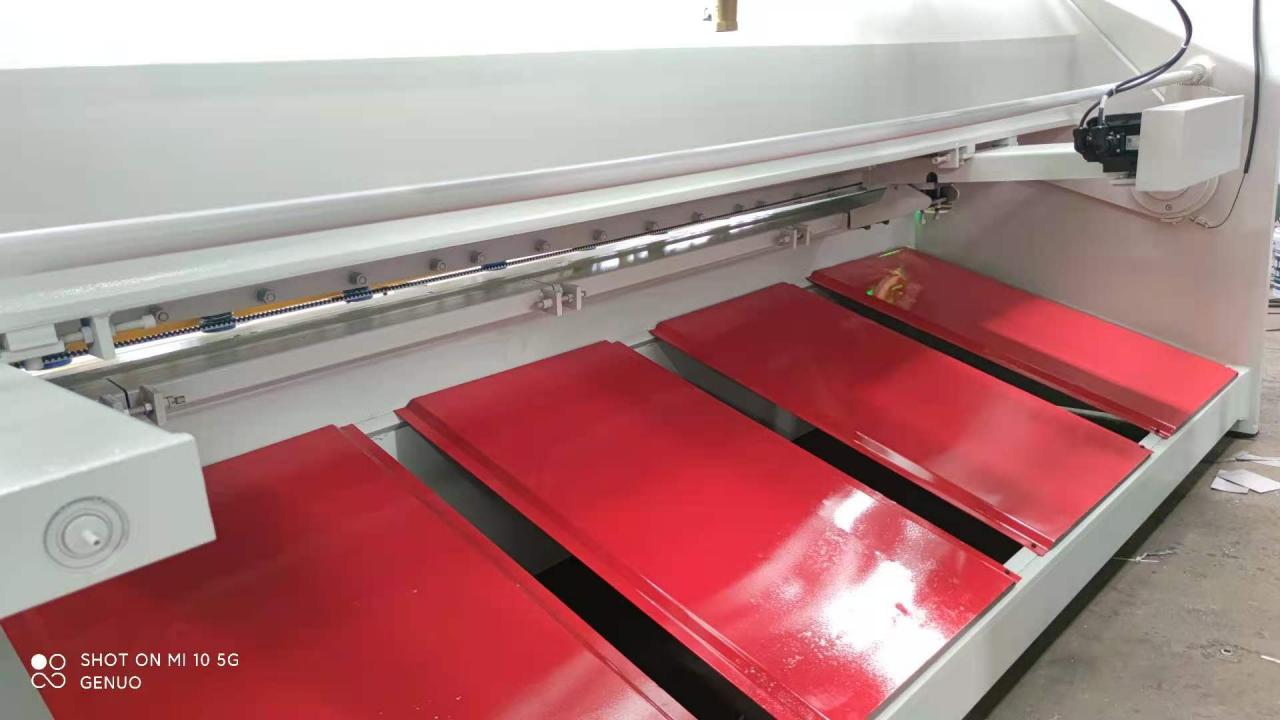

Додаткове встановлення

Похила ковзання та
Пневматичний опорний пристрій
Світлова завіса

Блок охолодження масляного вентилятора

Лазерний захист
Передня автоматична подача

ТипQC11K(Y)	Товщина різання	Довжина різання	Різаючий ангел	Задній діапазон	Стоки (н/хв)	Основна потужність	Вага (кг)	Розмір Д*Ш*В (м)
8/2500	1~8 мм	2500 мм	0,5-2°	10-600 мм	14	11 кВт	4800	3.1*1.8*2.1
8/3200	1~8 мм	3200 мм	0,5-2°	10-600 мм	12	11 кВт	6000	3.8*1.8*2.1
8/4000	1~8 мм	4000 мм	0,5-2°	10-600 мм	10	11 кВт	8900	4.6*1.8*2.1
8/5000	1~8 мм	5000 мм	0,5-2°	10-600 мм	8	11 кВт	11500	5.7*1.9*2.2
8/6000	1~8 мм	6000 мм	0,5-2°	10-600 мм	6	11 кВт	16000	6.7*1.9*2.2

FAQ

Q1. Як щодо якості вашої машини?

A1: Наші машини розповсюджуються по всьому світу приблизно в 50 країнах, де є промисловість металевих пластин, є блискучі машини. А там, де є наші машини, є хороша репутація та задоволеність користувачів терміналів.

Q2: Ви є виробником або торгуєте відповідно?

A2: Ми є 100% виробником з більш ніж 20-річним досвідом виробництва.

Q3. Як щодо післяпродажного обслуговування?

A3: 1. Технічні рішення: ми можемо надати технічні рішення протягом одного дня.
2. Онлайн-відео: Покажіть відео про роботу машини на заводі. (оновлюється щотижня)
3. Послуга встановлення: доступна з усіма нашими машинами, можна надавати відео в реальному часі. Ми також можемо відправити техніка на фабрику клієнта для встановлення машин. (Клієнтам потрібно сплатити лише вартість авіаквитків і проживання в готелі.)
4. Послуга навчання: наш технік навчить вас користуватися нашими машинами. Крім того, ви можете відправити свого техніка до нашої компанії, щоб він навчився працювати з машинами.
5. Гарантія якості: 1 рік гарантії, ми надаємо довічне обслуговування. Ми організовуємо остаточне випробування перед відправленням, переконавшись, що машина має найкращу продуктивність, а потім здійснюємо відправлення.
6. 100% відповідь: ми відповімо на ваші запитання протягом 12 годин.

Подробиці

• Місце походження: Аньхой, Китай
• Торгова марка: RAYMAX
• Стан: новий
• Тип: Ножиці
• Відеовиїзний огляд: Надається
• Звіт про випробування обладнання: надається
• Тип маркетингу: Супер якість
• Гарантія на основні компоненти: 1 рік
• Основні компоненти: ПЛК, двигун, підшипник, коробка передач, двигун, резервуар під тиском, шестерня, насос
• Напруга: 220/380/415, 220В/240В/380В/400В/415В
• Номінальна потужність: 11
• Розмір (Д*Ш*В): 4600*1800*2050
• Рік: 2020
• Гарантія: 1 рік
• Основні переваги продажу: конкурентоспроможна ціна
• Застосовувані галузі: готелі, магазини одягу, магазини будівельних матеріалів, майстерні з ремонту машин, фабрика харчових продуктів і напоїв, ферми, ресторани, домашнє використання, роздрібна торгівля, друкарні, будівельні роботи, енергетика та гірничодобувна промисловість, рекламна компанія
• Розташування виставкового залу: Єгипет, Великобританія, США, Італія, Філіппіни, Пакистан, Росія, Австралія
• Тип машини: гільйотинне різання
• Торгова марка: RAYMAX
• Застосування: Різання листового металу
• Товщина різу: 1-8 мм
• Кут різання: 0,5-1,5°
• Контролер: E21S,E200PS,DAC360
• Упаковка: поліетиленова плівка
• Колір: вибраний клієнтом
• Надане післяпродажне обслуговування: безкоштовні запасні частини, встановлення на місці, введення в експлуатацію та навчання, технічне обслуговування та ремонт на місці, онлайн-підтримка, відеотехнічна підтримка
• Післягарантійне обслуговування: Технічна відеопідтримка, Онлайн підтримка, Запасні частини, Виїзне обслуговування та ремонт
• Розташування місцевого обслуговування: Єгипет, Великобританія, США, Італія, Філіппіни, Пакистан, Індія, Австралія
• Сертифікація: CE ISO
• Вага: 8500 кг
