Гідравлічний сталеплавильний верстат для різання металу для штампування, обрізання, вирізання, різання

Опис продукту

Наші металурги забезпечать вашій компанії оптимальну якість і продуктивність за розумною ціною. Ця універсальна машина дозволяє виконувати пробивання, обрізання, насічення, різання та багато інших функцій залежно від конфігурації інструменту. Ця машина оснащена двома окремими станціями, які можуть працювати незалежно. Дуже точна обробка механічних частин і вибраних основних гідравлічних і електричних компонентів гарантували тривалу безмовну роботу і стабільну роботу в будь-яких умовах.

Детальні зображення

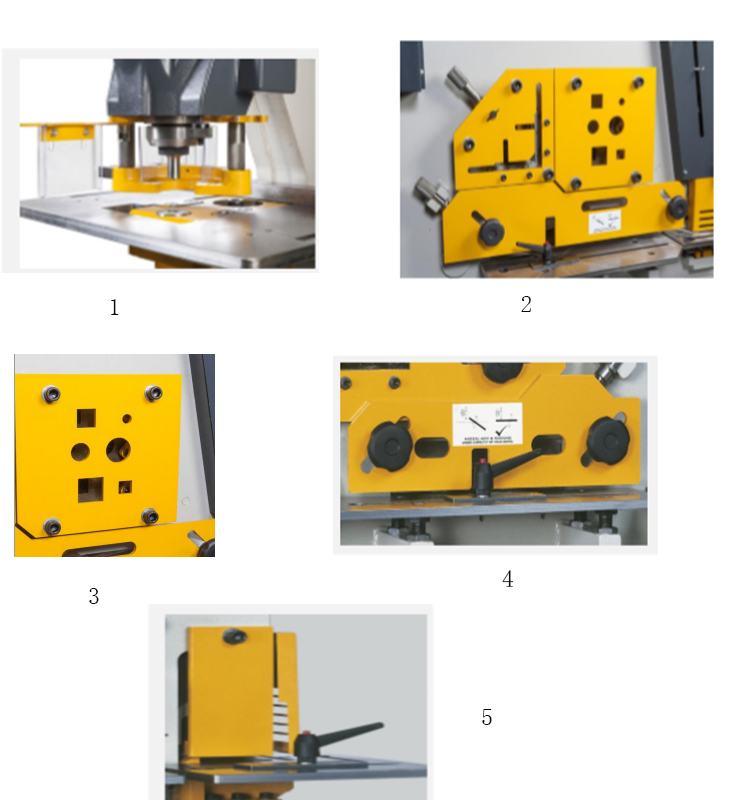

1. Штампувальна станція

Велика площа станини перфоратора має знімний передній блок і розроблена для дуже широкого спектру застосувань перфорації. У стандартній комплектації встановлюється стіл для штампування з правилами та посібниками для повторної роботи.

2. Кутова станція

Ця станція забезпечує різання великої потужності під кутом 90° і 45°. Кути від 45° до 90° можуть бути досягнуті шляхом спочатку різання під кутом 90°, а потім обрізання фланця під необхідним кутом на станції ножиць.

3. Станція різання секцій

Верстати стандартно оснащені лезами для різання круглих і квадратних брусків. З додатковим обладнанням верстати можуть вирізати в цьому отворі канали, балки, Т-подібні профілі та багато інших спеціальних профілів.

4. Стрижка

Ножичний блок оснащено простим міцним утримувачем, який регулюється на будь-яку товщину матеріалу в межах ріжучої потужності машини. Стіл подачі ножів із регульованими направляючими встановлений для забезпечення точної подачі матеріалів. Направляючу можна відрегулювати для різання під кутом до 45° для плоских брусків або для обрізання кутів під кутом.

5. Станція насічки

Станція вирізання стандартно оснащена прямокутним столом із нарізками з регульованими задніми упорами, що дозволяє повторювати позиціонування.

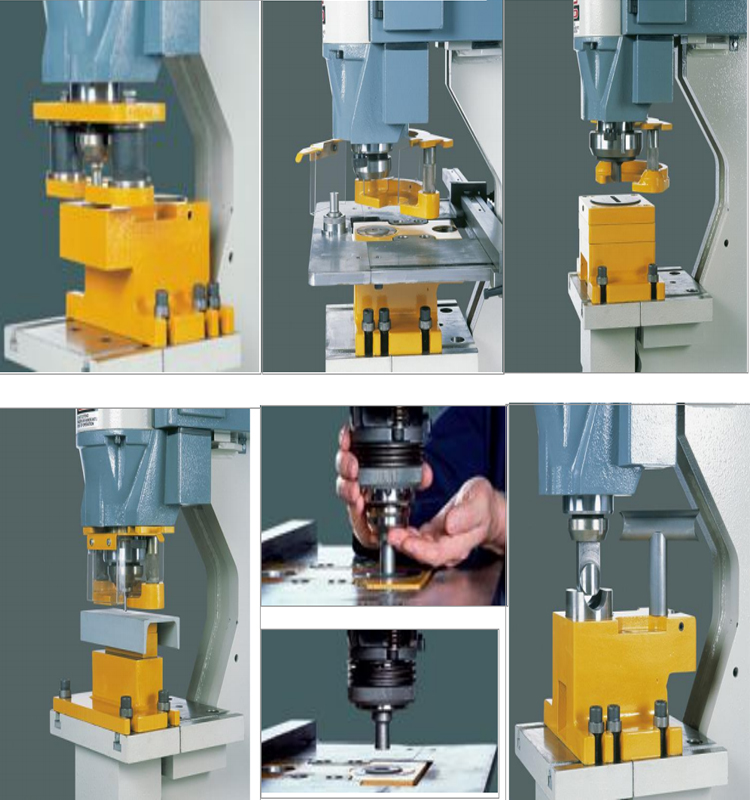

Додатки

Застосування перфораційної станції (додаткове обладнання) Вузол знімача з мінімальною деформацією, вузол знімача з мінімальною деформацією для забезпечення мінімальної деформації під час пробивання отворів з малим кроком у плоскому бруску.

Швидка зміна інструменту

Швидкозмінний тримач пуансона. Потрібно лише повернути тримач пуансона на 90°, щоб зафіксувати його в положенні. Насадка для великих отворів, насадка для великих отворів/прорізів для діаметрів від 38 до 110 мм. Також доступні для діаметрів до 160 або 225 мм.

Підсилення швеллера/балки

Спеціально розроблений стрижень для штампування швелерів або балок. Підкладки для спеціальних профілів доступні за заявкою.

«Надшвидка» зміна інструменту

Пружина та кулькові підшипники фіксують/розблоковують інструмент у положенні поворотом руки на 90°. Не потрібні гайкові чи гайкові ключі.

Блок нарізки труб

Для 90-градусного з'єднання з трубками. Доступні для зовнішніх діаметрів до 165 мм.

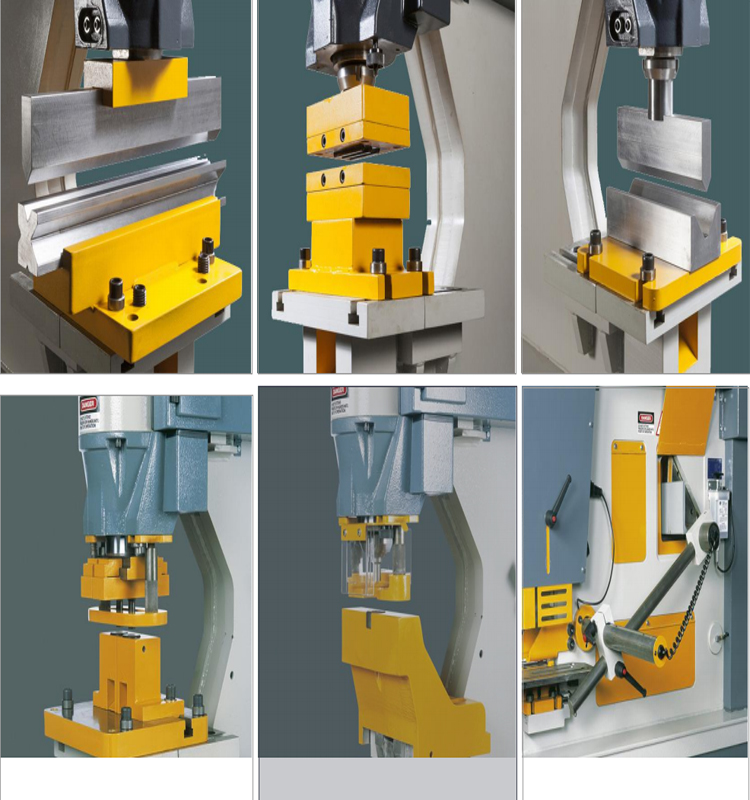

Листозгинальний агрегат

Агрегат для згинання листів з багатоканальним блоком (з V-подібними отворами шириною 10, 20, 24 і 40 мм, усі 85°).

Блок перфоратора жалюзі

Спеціальний перфоратор для вентиляційних застосувань.

Агрегат для згинання прутків

Для згинання матеріалу до макс. Товщина 22 мм. З одноканальним блоком, 76 мм з V під кутом 85°

Пристрій з двома отворами

Блок із змінним кроком подвійного отвору. Пробиває 2 отвори діаметром до 29 мм.

Підставка на шиї лебедя

Для штампування полотна та фланців діаметром до 32 мм. в 300 мм макс. канал і 'I'beam.

Доторкніться та виріжте обмежувач довжини

Обмежувач довжини (додатково) Touch & Cut (один метр) можна використовувати для кутового різання, секційного різання та ножиць. Доступна довжина 2 або 3 метри.

Технічні характеристики

Модель	МУЛЬТИ 70	МУЛЬТИ 95	МУЛЬТИ 125
НОМИНАЛЬНА ЄМНІСТЬ	70T	95T	125T
штампування
Максимальна місткість	26*20	27*25	35*25
Діаметр * Товщина	57*9	57*12	67*16
Подорожі	55	80	80
Стандартна глибина горла	305	355	355
Глибоке горло (необов'язково)	625	625	625
Стандартний максимальний удар	57	57	57
Необов'язковий максимальний удар	160	160	225
Максимальний розмір балки	305	305	305
СТРИГАННЯ
Товщина плити	300*20	380*20	380*25
Максимальна ширина листа	375*15	480*15	600*15
45' кутовий зсув, максимум 45'	100*15	120*15	120*15
90' Розріз	130*13	150*15	150*18
45'Cut	70*10	80*10	80*10
РОЗРІЗАННЯ СЕКЦІЙ
Круглий пруток/Квадратна сталь	45	50	55
Канал / H-Beam*	130*65	160*90	200*100
Т-образна балка*	90*12	100*12	120*12
НАСІЧКИ
Товщина плити	12	13	13
Ширина - прямокутник	45	52	60
Глибоко-прямокутний	90	100	100
Глибока V-подібна	60	70	80
Обрізка	100*10	100*13	100*13
КУТОВИЙ НАЗІБ*
Вирізання максимальної ємності	250*6	250*6	250*6
НАСІБ НА ТРУБКУ*
Максимальний діаметр труби	83	108	108
ЗГИНАННЯ*
Згинання плоскої сталі	250*13	250*20	250*22
Згинання плити	500*3	500*3	700*3
ЩАМФОВКА НА СТАНЦІЇ NOTCH
Глибока глотка	125	125	125
Максимальна місткість	38*8	38*10	38*12
ТЕХНІЧНІ ДАНІ
Потужність двигуна КВт	7.5	7.5	7.5
Маса нетто машини, кг	1620/1990	2430/2880	3100/3620
Розміри машини (ДШВ)см	16471180	19079191	20080203

Подробиці

Номер моделі: Multi 70
ЧПУ чи ні: ЧПУ
Стан: новий
Номінальне зусилля (кН): 700 кН
Джерело живлення: гідравлічний
Напруга: 380В/220В Додатково
Розмір (Д*Ш*В): 1640*710*1800
Потужність двигуна (кВт): 7,5
Вага (Т): 1,62199
Ключові переваги продажу: багатофункціональність
Гарантія: 1 рік
Розташування виставкового залу: немає
Застосовувані галузі: магазини будівельних матеріалів, ферми, друкарні, будівельні роботи, енергетика та видобуток, магазини продуктів харчування та напоїв, рекламна компанія
Тип машини: гідравлічна машина
Надане післяпродажне обслуговування: онлайн-підтримка, відеотехнічна підтримка, обслуговування та ремонт на місці
Післягарантійне обслуговування: Технічна відеопідтримка, Онлайн підтримка, Виїзне обслуговування та ремонт
Розташування місцевої служби: немає
Хід слайда (мм): 55/80
Сертифікація: CE
Потужність тиску: 70T
Функція: пробивання отворів, різання сталевих профілів, різання, вирізання під кутом, згинання
Пробивання на станції Notch Deep Throat: 125
Максимальна ємність: 70 т
Діаметр*Товщина: 57*9
Проїзд: 55
Стандартний максимальний удар: 57
Додатковий максимальний удар: 160
Максимальний розмір променя: 305
Колір: Жовтий / Опція
