Сервопрес з ЧПУ 250 т/3,2 м 3+1 осьовий 3-метровий прес-гальмівний листовий метал

Основна особливість

1. Зварна сталева конструкція, завдяки нормалізації та високочастотній вібрації для усунення напруги, щоб забезпечити загальну точність верстатів, має чудову жорсткість, здатність запобігати спотворенням і нахилу.

2. Двосторонні головні циліндри належать до електрогідравлічного згинального верстата з ЧПУ, де осі Y1, Y2, синхронізовані, сумісні з гідравлічним сервоклапаном, імпортованим із Німеччини, і німецькою решіткою HEIDENHAIN, замкнутий цикл керування, точний зворотний зв’язок, повзунки працюють точно, повторіть точність повзунка та паралельна точність можуть досягати /- 0,01 мм.

3. Автоматична гідравлічна опукла система компенсації для робочого столу (вісь V) для вирішення впливу деформації повзуна заготовки під час згинання. Номери компенсації автоматично регулюються системою ЧПК, зручні та точні. (структура таблиці механічної компенсації за бажанням)

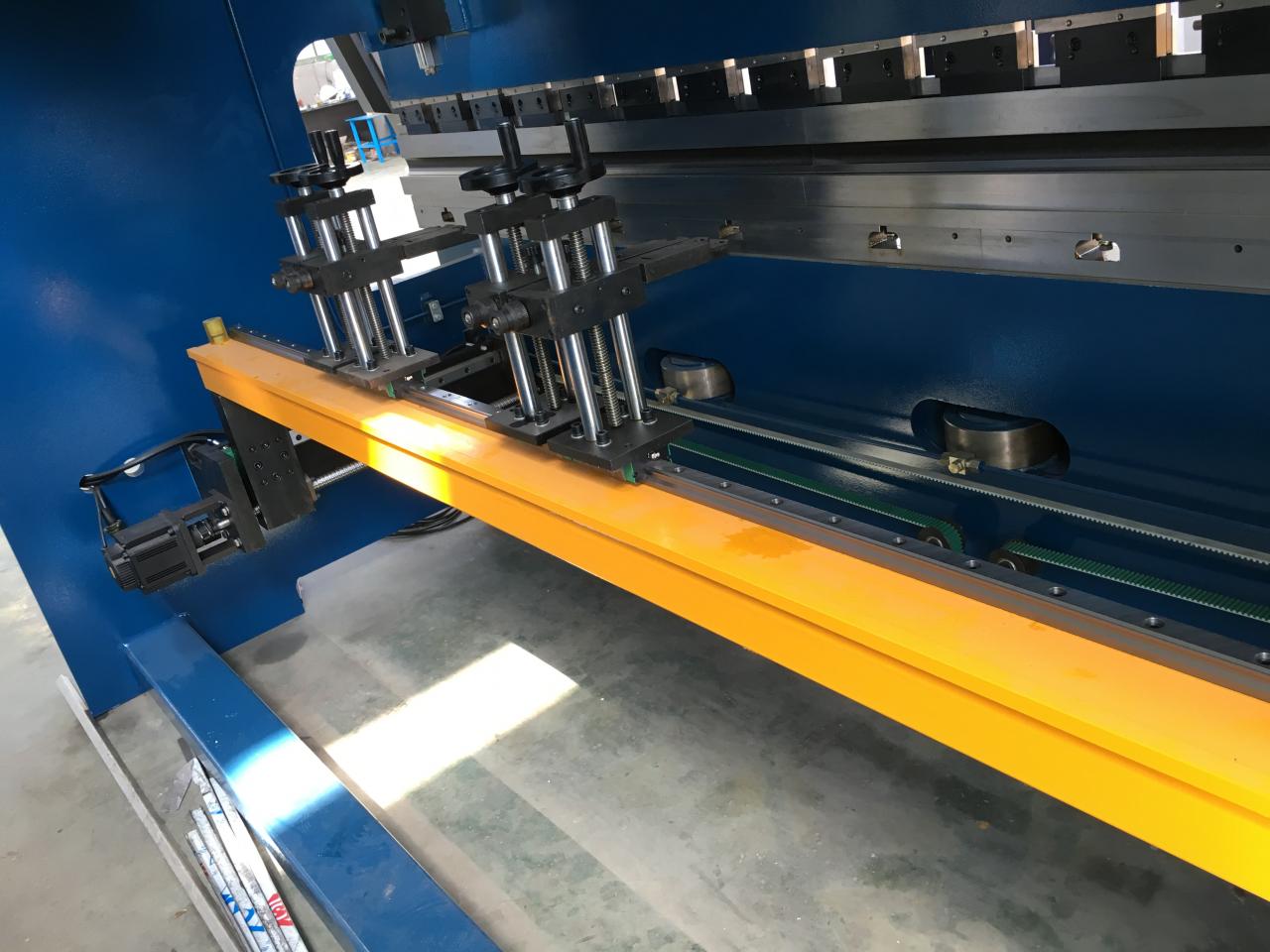

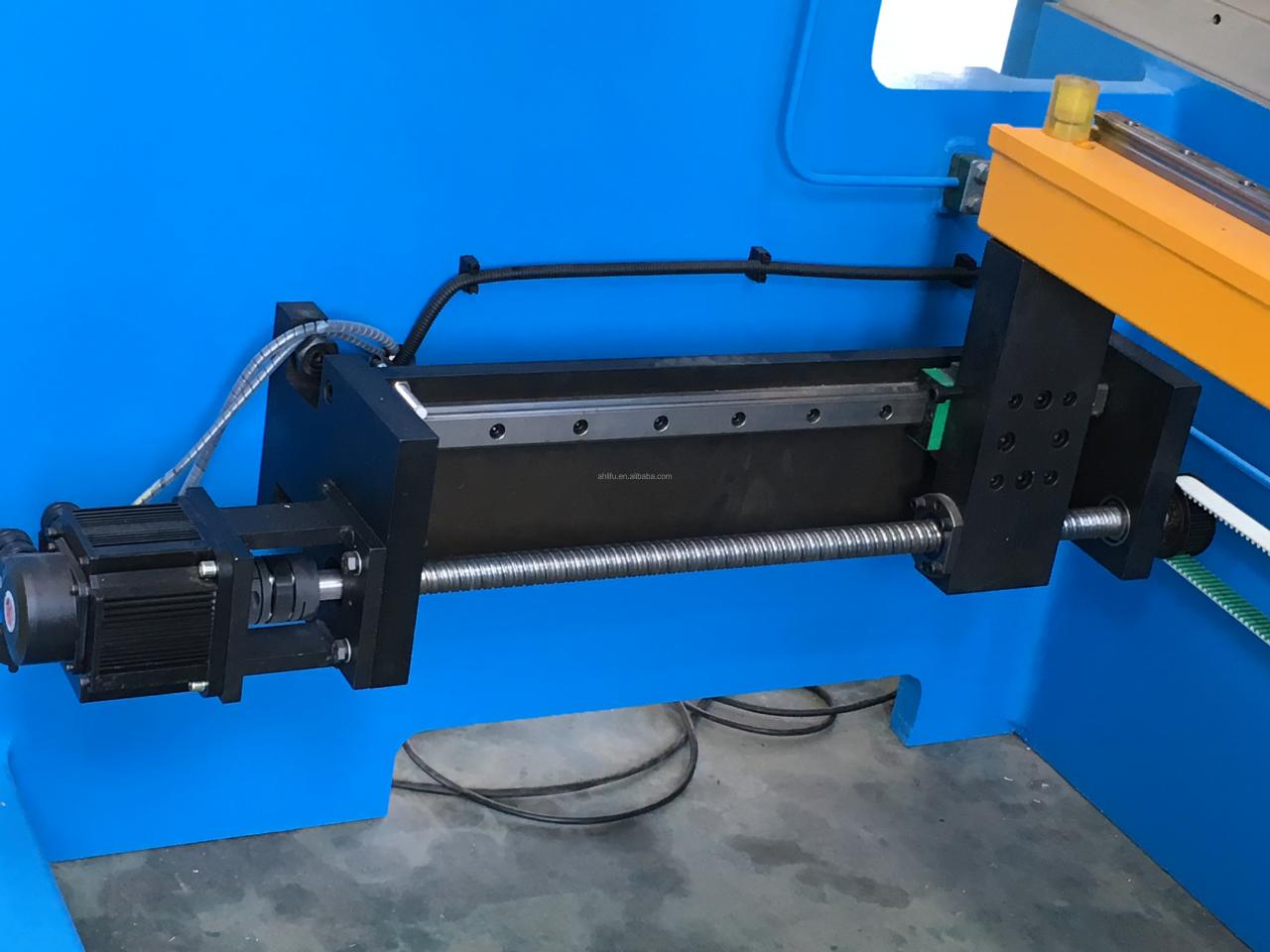

4. Задній калібр (розташування спереду та ззаду) — це вісь X у верстаті для згинання з ЧПУ, що приводиться в дію серводвигуном, системою ЧПК, трансмісією через прецизійний кульковий гвинт, лінійною напрямною, синхронним ремінним колесом, швидко працює, точно позиціонує дані. (Користувачі можуть розширити вісь R або осі R1, вісь R2, вісь Z1, вісь Z2 тощо)

5. Передній пристрій подачі рухається вбік через точну лінійну напрямну, легко контролюючи відстань між руками. Регульований рівень висоти, що значно підвищує зручність згинання заготовки.

6. З формою для згинання піддонів із швидким затискачем, сумісною з механізмом компенсації відхилення. Комбінований тип модульної згинальної форми з ЧПУ для забезпечення високої точності та високої ефективності згинання. Регулювання положення нижньої форми зручно в різних умовах роботи.

7. Обидва кінці машини оснащені гратчастою лінійкою, яка використовується для вимірювання точної відстані між гіркою та робочим столом. Машинна рама оснащена плитою типу С, решітка встановлена в С-пластині для усунення впливу деформації колони на положення повзуна. Дані зворотного зв’язку про положення повзунка будуть негайно передані в систему числового керування для розрахункового сигналу керування сервоклапаном S1 ~ S2 та вихідного сигналу, що контролює вихідний потік двох гідравлічних сервоклапанів, щоб синхронізувати два циліндри.

Діяльність балкової структури для позиціонування в чотирьох точках, хороша стабільність, осі Y1, Y2 можна індивідуально запрограмувати, можна посадити в частковому стані, конічний згин (похилий згин).

Припиніть підтримку тиску після формування згинання, щоб зменшити пружність заготовки, час підтримки тиску можна встановити.

8. Бар'єр безпеки навколо обладнання та фотоелектричний захисний пристрій для забезпечення безпечної роботи. (лазерний захисний пристрій для опції)

Технічний параметр

НІ	Пункт	Значення	одиниця
1	Номінальна сила	1000	KN
2	Довжина робочого столу	2500	мм
3	Відстань між отворами	2020	мм
4	Глибина горла	320	мм
5	Баран подорожі	120/150	мм
6	Максимальна висота відкриття	320/350	мм
7	Основна потужність	7.5/11	кВт
8	Глибина горла	320	мм
9	вага	6000	кг
10	Розмір	250016002400	мм

Основні частини аутсорсингу

НІ	Назва частини	Аутсорсинговий виробник
1	Пропорційний клапан синхронного керування	Bosch Rexroth
2	Пропорційний клапан регулювання тиску	Bosch Rexroth
3	Масляний насос	Bosch Rexroth
4	Кільце ущільнювача	Японія VALQUA
5	Трубний з'єднувач	EMB
6	Мотор	Siemens
7	Електричний	Шнайдер
8	Кульковий гвинт	Тайвань HIWIN
9	Лінійна напрямна	Тайвань HIWIN
10	гратчаста лінійка	Гейденгайна
11	Серводвигун	ЕСТУН

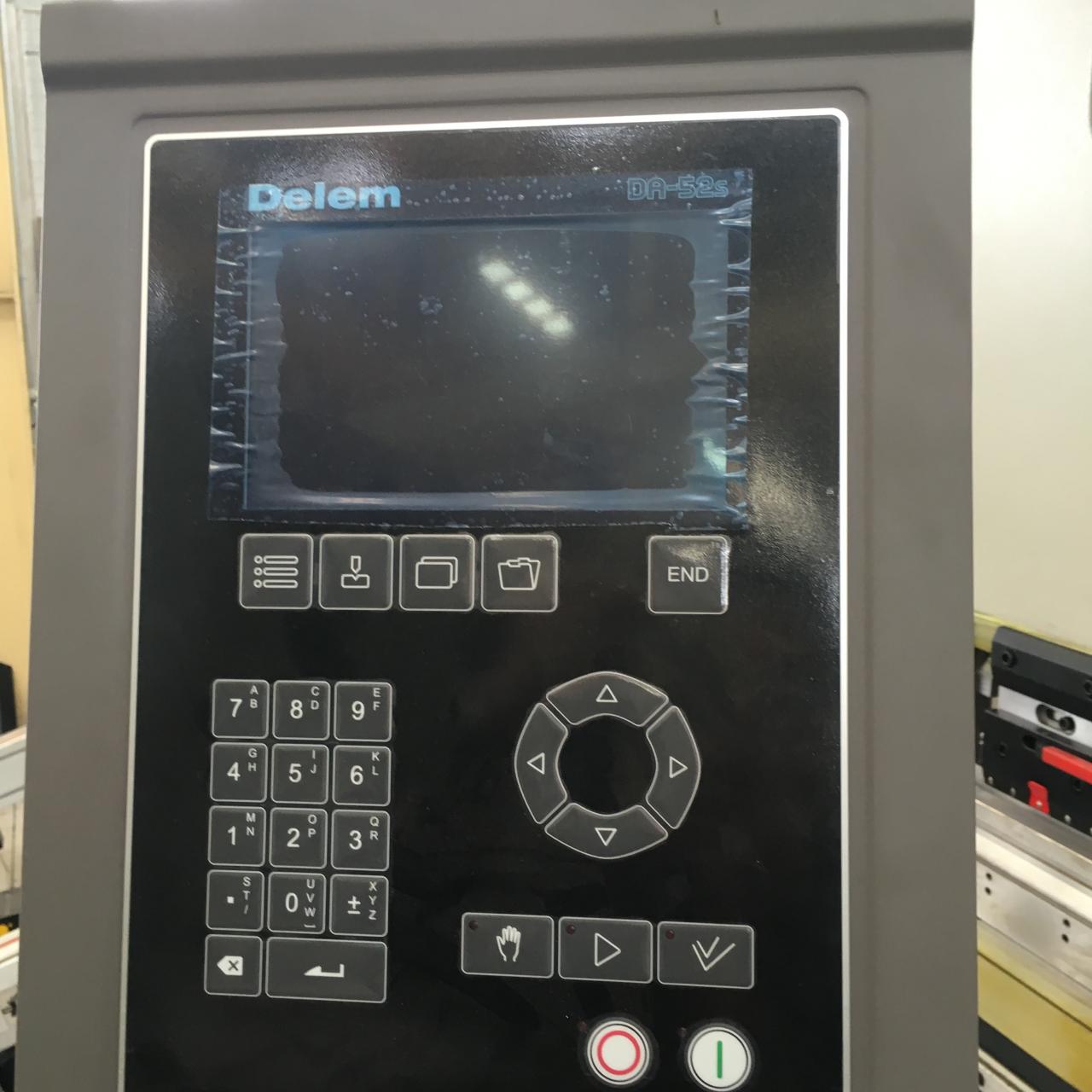

12	Система ЧПК	Система ЧПК DA52S

ПРИМІТКА: система керування з ЧПУ ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S тощо за бажанням

Детальні зображення

Наш сервіс

Передпродажне обслуговування

1. 24 години онлайн, відповідь через 2 години, надання рішення через 48 годин.

2. Рекомендуйте найбільш підходящу машину відповідно до мети клієнта,

3. Підтримка тестування зразків,

4. Відвідування заводу вітається.

Післяпродажне обслуговування

1. надати рішення за один день, вирішити скаргу за 2 дні.

2. Навчання встановленню та використанню машини

3. Інженери, доступні для обслуговування техніки за кордоном

4. Знижка при тривалому співробітництві

5. Гарантія 2 роки

Упаковка та доставка

1) перед пакуванням верстат тестуватиметься протягом 48 годин, щоб переконатися, що все обладнання є 100% якісним.

2) перед завантаженням стабільний пакет, професійний та кваліфікований вантажник зменшують пошкодження продукту під час транспортування.

3) ми закріпили нашу машину в контейнері сталевим дротом, всередині якого буде добре захищено під час транспортування

4) розвантаження, ми використовуємо дерев'яну шафу, захищаємо машину та можемо легко використовувати навантажувач для розвантажувальної машини.

FAQ

1. Як щодо якості вашої машини? Ми турбуємось про якість.

RE: RAYMAX є зрілим брендом у КИТАЇ, завдяки багаторічним дослідженням технологій, наш дизайн, включаючи структуру, детальну безпеку та точність, значно покращився та відповідає всім стандартам CE або більш суворим стандартам. Наші машини розповсюджуються по всьому світу приблизно в 50 країнах, де є промисловість металевих пластин, є машини Brilliant. А там, де є наші машини, є хороша репутація та задоволеність кінцевих користувачів

2. Чи може ціна машини бути більшою знижкою?

RE: 1. RAYMAX завжди надає високоякісну машину, з 10-річним досвідом, наша машина має достатній стандарт якості, щоб гарантувати, що машина може працювати більше, ніж реальний гарантійний термін. Таким чином ми значно заощадимо і заздалегідь подумаємо про клієнтів.

RE: 2. Насправді RAYMAX також думає про наш рівень цін, ми впевнені, що забезпечимо якість=ціна і ціна=якість, відповідну ціну, прийнятну для клієнтів і довговічну для наших машин. Ми раді, що ви ведете переговори з нами та отримуєте гарне задоволення.

3. Як щодо вашої мануфактури в Китаї?

RE: RAYMAX розташований у місті Мааньшань, провінція Аньхой, яка є провідною територією в Китаї, а також у всьому світі як центр машин для виготовлення металевих пластин. Ми працювали в цій області близько 10 років. Багатий досвід у цій галузі з професійною технічною підтримкою та орієнтованим обслуговуванням.

Подробиці

Хід повзуна (мм): 100 мм
Автоматичний рівень: повністю автоматичний
Глибина горла (мм): 250 мм
Тип машини: торсіонна штанга, прес-гальмо
Довжина робочого столу (мм): 3200
Ширина робочого столу (мм): 160 мм
Стан: новий
Місце походження: Аньхой, Китай
Матеріал / оброблений метал: нержавіюча сталь, алюмінієва сталь, легована сталь, залізна сталь тощо
Автоматика: автоматична
Додаткові послуги: Штампування
Рік: 2020
Вага (кг): 6000
Потужність двигуна (кВт): 7,5 кВт
Ключові переваги продажу: багатофункціональність
Гарантія: 3 роки
Відповідні галузі: магазини будівельних матеріалів, майстерні з ремонту машин, виробничі підприємства, ферми, домашнє використання, роздрібна торгівля, друкарні, будівельні роботи, енергетика та видобуток корисних копалин
Розташування виставкового залу: Єгипет, Канада, Туреччина, Італія, Франція, В'єтнам, Перу, Саудівська Аравія, Індонезія, Пакистан, Індія, Мексика, Росія, Іспанія, Таїланд, Марокко, Кенія, Південна Корея, Чилі, ОАЕ, Колумбія, Алжир, Румунія, Бангладеш, ПАР, Казахстан, Україна, Нігерія, Узбекистан, Таджикистан
Тип маркетингу: Новий продукт 2020
Звіт про випробування обладнання: надається
Відеовиїзний огляд: Надається
Гарантія на основні компоненти: 3 роки
Основні компоненти: підшипник, двигун, насос, резервуар під тиском, двигун
Потужність: гідравлічна
Сировина: листова плита
Застосування: Згинання листового металу
Захист безпеки: захисний кожух
Двигун: SIEMENS BEIDE
Електроприлад: SCHNEIDER
Гідравлічна система: REXROTH
Номінальний тиск (кН): 10000
Сертифікація: ce
