Автоматична машина для різання труб 1000 Вт Невеликий робочий стіл для волоконного лазерного різання

Опис машини

Лазерне різання є найкращим методом різання серед різноманітних технологій різання, якими люди сьогодні оволоділи. Перевагами лазерного різання є: невелика термічна деформація, висока точність різання, низький рівень шуму, відсутність забруднення, легкість реалізації автоматичного різання, хоча початкові інвестиції великі (недолік), але вартість обробки на 50% менша, ніж механічна обробка. Як передова виробнича технологія, лазерне різання має такі переваги, як широкий діапазон застосування, гнучкий процес, висока точність обробки, гарна якість, чистий виробничий процес і легка реалізація автоматизації, гнучкості, інтелекту, а також підвищення якості продукції та продуктивності праці.

Функція машини

1. Машина має відкриту структуру робочого столу, імпортовану високоточну рейкову рейку з подвійним приводом і лінійну направляючу рейку, стабільну трансмісію та високу точність.

2. І ліжко, і рухомий промінь мають цілісну зварювальну структуру. Ліжко піддається термічній обробці при 600°C і завершується 12-метровим портальним фрезеруванням. Охолоджується в печі протягом 24 годин. Після відпалу він піддається грубій обробці, а потім піддається обробці вібраційним старінням, що може повністю виключити зварювання та адаптивність до обробки, хорошу жорсткість, високу точність, може зберігати тривале використання без деформації.

3. Осі X, Y та Z імпортуються з Франції з серводвигунами з високою точністю, високою швидкістю, великим крутним моментом, великою інерцією, стабільною та довговічною продуктивністю. Забезпечте високу швидкість і прискорення всієї машини.

4. Він застосовує спеціальну систему цифрового керування машини для лазерного різання волокон CYPCUT на основі операційної системи Windows та інтегрує багато спеціальних функціональних модулів для керування лазерним різанням із потужними функціями, хорошим інтерфейсом «людина-машина» та простим керуванням.

5. Програмне забезпечення для розкрою CYPNEST Expert Edition є основною технологією для різальних верстатів з ЧПК для реалізації «постійного різання, високоефективного різання та різання з високою швидкістю вкладення». Це фундаментальна гарантія ефективної економії матеріалів і підвищення ефективності різання.

6. Ріжуча головка використовує спеціальні волоконні лазерні ріжучі головки, вироблені всесвітньо відомими брендами, і ємнісні датчики з високою точністю чутливості, чутливою реакцією та найбільш стабільною та надійною роботою. 7. Високоточний пропорційний клапан з електронним керуванням, імпортований з Німеччини, може точно контролювати тиск повітря допоміжного газу для різання для досягнення найкращого ефекту різання.

Компоненти машини

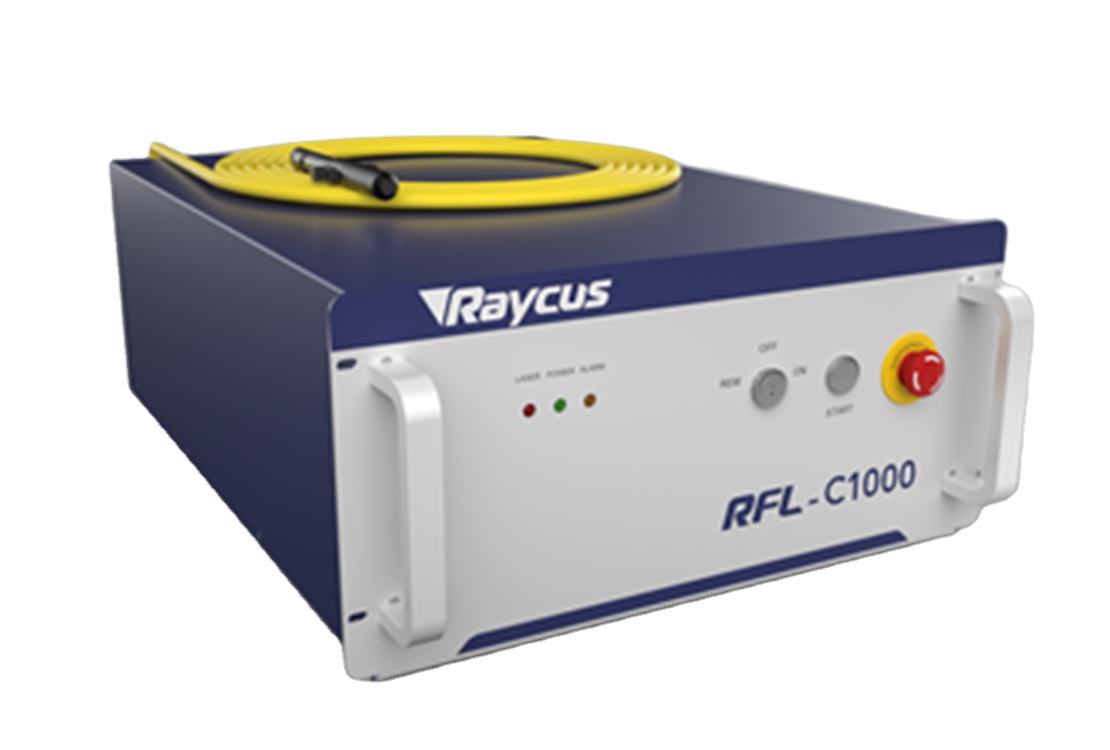

Джерело волоконного лазера Raycus RFL-C1000

• Відмінна якість променя (BPP)

• Постійний БПП в повному діапазоні потужності

• Використовуйте велику фокусну відстань, щоб отримати маленьку пляму

• Ефективність електрооптичного перетворення>25%

• Робота без обслуговування

• Модульна конструкція, «підключи та працюй»

• Невеликий розмір і простота установки

• Термін служби джерела насоса >100 000 годин

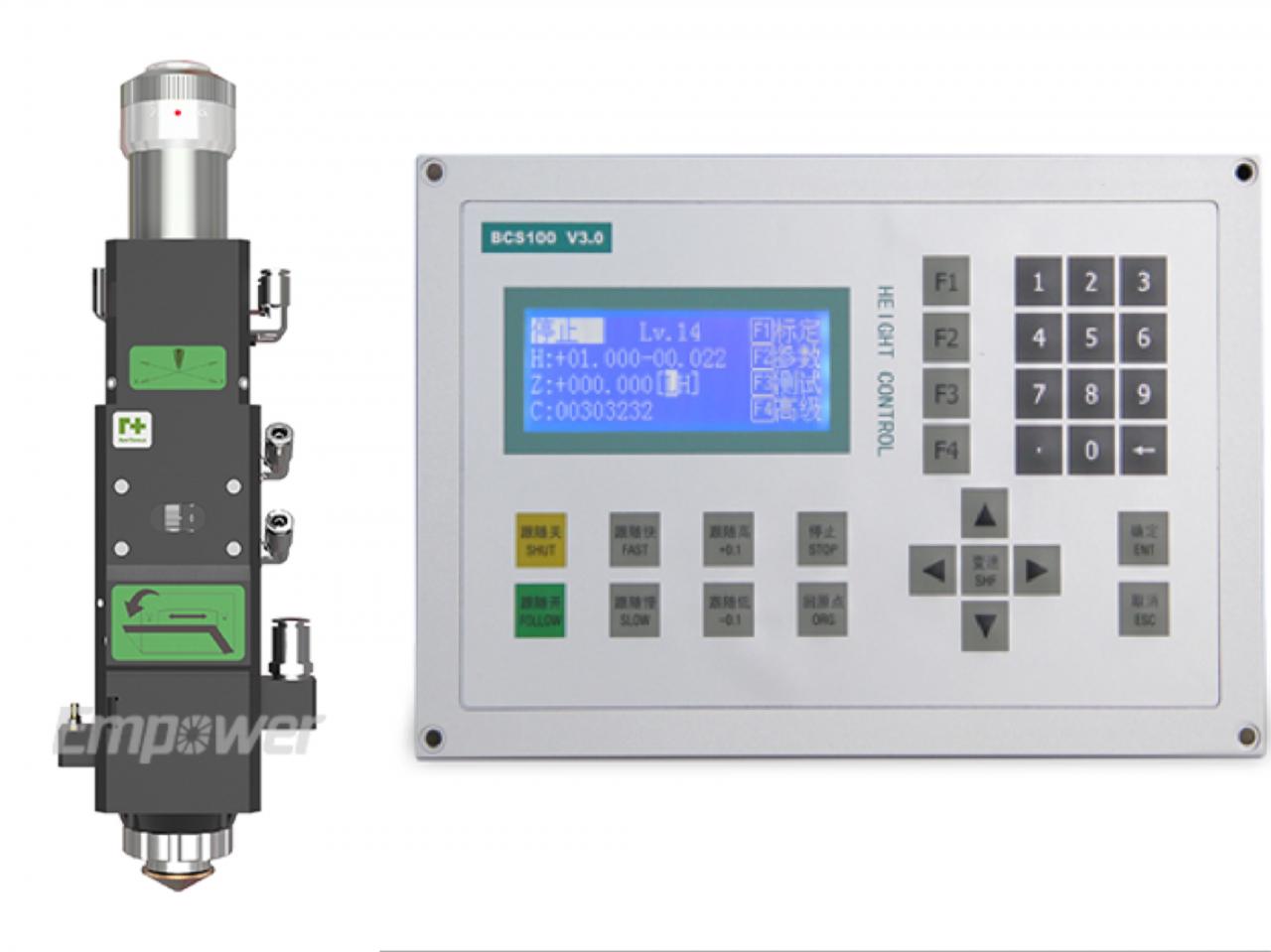

Ріжуча головка та регулятор висоти

• Доступний з ємнісним датчиком висоти.

• Датчики температури захищають оптику та мінімізують ймовірність перегріву.

• 10 мм руху об'єктива для встановлення фокусу.

• Швидкий і легкий доступ до покривного скла.

• Гнучка конструкція для оптимізації розміру плями.

• Плавний допоміжний потік газу.

• Компактний, легкий дизайн.

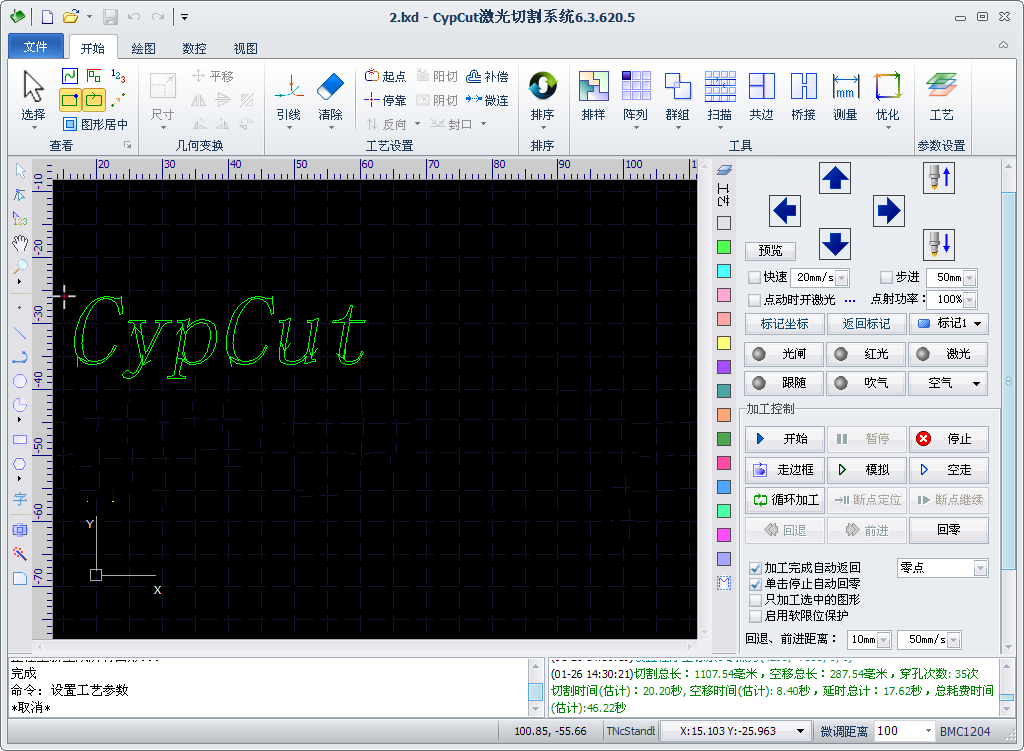

Система різання Cypcut

• Автоматичне регулювання висоти

• Захист програмного забезпечення

• Контроль потужності лазерного променя

• Функція відновлення точки раптового вимкнення

• Функція стрибка жаби та автоматичного позиціонування краю

• Відповідь у режимі реального часу, щоб уникнути затримки сигналу, яка спричиняє округлення краю

Специфікація

Список основних компонентів
Ні.	Назва компонента	Виробник--Місце походження
1	Верстатний інструмент	Верстат для зварювання пластин - Dahan
2	Машинний промінь	Алюмінієва балка--Dahan
3	Джерело волоконного лазера	Raycus/Max 1000W--Китай
4	Лазерна головка	Raytools-- Китай
5	Система різання	Кипіт -- Китай
6	Серводвигун і драйвер	Шнайдер -- Франція
7	Редуктор швидкості	Шімпо - Японія
8	Напрямні рейки	Хівін - Тайвань
9	Рейка та шестерня	YYC з Тайваню
10	Пропорційний клапан	SMC --Японія
11	Чиллер	Ханлі - Китай

Технічні характеристики
Потужність лазера	1000 Вт
Площа різання (мм) (Д×Ш)	3000мм×1500мм
Максимальна швидкість різання (м/хв)	120 м/хв
Максимальне прискорення	1,5G
Точність позиціонування	±0,03 мммм
Точність повторюваності	±0,02 мм
Мінімальна ширина лінії	0,15 мм
Максимальна глибина різання (м'яка сталь)	12 мм
Нержавіюча сталь N2	5 мм
Алюміній	3 мм
Дорожній шлях	Імпортний серводвигун
Шлях передачі	Імпортна зубчаста рейка та подвійна шестерня
Електричні вимоги	380 В/50 Гц, 60 А
Споживання енергії	12 кВт
Вага заготовки	800 кг
вага	5500 кг
Контурний розмір (мм)	4800 мм × 2700 мм × 1900 мм (Д × Ш × В)
Контурний розмір із механізмом зміни палет (мм)	8400 мм × 3000 мм × 2100 мм (Д × Ш × В)

Переваги та застосування

ПЕРЕВАГИ:

1, Економія витрат на енергоспоживання / лише 20-30% машини для лазерного різання CO2 при тій самій потужності.

2, Гнучкість і точність різання простих або складних деталей

3, використовує імпортований волоконний лазер світового бренду/термін служби понад 100 000 годин

4. Імпортований серводвигун і система передач забезпечують точне різання

5, Високоякісний виріз без додаткової обробки

6, більш висока швидкість різання та ефективність, швидкість ріжучої пластини понад 10 метрів на хвилину

7, безконтактний розріз, що означає відсутність слідів або забруднення матеріалу

8, Можливість різати практично будь-який листовий метал

ЗАСТОСУВАННЯ:

ЗАСТОСУВАНІ МАТЕРІАЛИ: Нержавіюча сталь, вуглецева сталь, легована сталь, кремнієва сталь, пружинна сталь, алюміній, алюмінієвий сплав, оцинкований лист та інші металеві труби та трубки.

ЗАСТОСУВАННЯ ПРОМИСЛОВОСТІ: Він широко застосовується в промисловій обробці трубопроводів, вибухозахищеному обладнанні, військовій промисловості, хімічній промисловості, розвідці нафти, лампах і ліхтарях, обробці металу, залізних виробів, будівництві тощо.

Наші послуги та переваги

Наш сервіс

1. Два роки гарантії на цю волоконну лазерну машину та частини волоконного лазера; один рік гарантії на іншу машину та частини.

2. Цілодобова професійна онлайн-технічна підтримка.

3. Кваліфікований інженер допоможе клієнту вирішити проблему за допомогою TM, Whatsapp вчасно, коли проблема виникне.

4. Безкоштовне оновлення ПЗ.

5. Довічне обслуговування та постачання запасних частин.

Наші переваги

1. Alibaba Authentication Enterprise

2. 12-річний досвід експорту

3. 20-річний досвід виробництва

4. Сервіс OEM&ODM

5. Цілодобова онлайн-служба

6. Дилерська мережа по всьому світу

Подробиці

Застосування: ЛАЗЕРНА РІЗКА
Застосовуваний матеріал: метал
Стан: новий
Тип лазера: волоконний лазер
Площа різання: 3000*1500 мм
Швидкість різання: 120 м/хв
Підтримуваний графічний формат: DXF
Товщина різання: 1-10 мм
ЧПУ чи ні: так
Режим охолодження: ВОДЯНЕ ОХОЛОДЖЕННЯ
Програмне забезпечення для керування: Cypcut
Марка лазерного джерела: Raycus/IPG/Макс
Бренд лазерної головки: Raytools/Precitec
Марка серводвигуна: Yaskawa
Бренд направляючої: HIWIN
Торгова марка системи керування: Cypcut
Вага (кг): 5500 кг
Ключові переваги продажу: тривалий термін служби
Бренд оптичних лінз: Raytools
Гарантія: 1 рік
Застосовувані галузі промисловості: виробництво, обробка листового металу
Звіт про випробування обладнання: надається
Відеовиїзний огляд: Надається
Гарантія на основні компоненти: 2 роки
Основні компоненти: лазерне джерело
Максимальна швидкість різання (м/хв): 120 м/хв
Макс. прискорений: 1,5G
Точність позиціонування: ±0.03mmmm
Точність повторюваності: ±0,02 мм
Мінімальна ширина лінії: 0,15 мм
Максимальна глибина різання (м'яка сталь): 12 мм
Нержавіюча сталь N2: 5 мм
Алюміній: 3 мм
Електричні вимоги: 380 В/50 Гц, 60 А
Габаритні розміри з механізмом зміни палет (мм): 8400 мм * 3000 мм * 2100 мм (Д * Ш * В)
Сертифікація: Sgs
Післяпродажне обслуговування: онлайн-підтримка, безкоштовні запчастини, відеотехнічна підтримка
Післягарантійне обслуговування: відеотехнічна підтримка, без обслуговування, онлайн-підтримка, запасні частини, технічне обслуговування та ремонт на місці
