12 мм 3200 мм гідравлічна гільйотина для різання листової сталі з ЧПУ

особливості:

1. Передня платформа для подачі оснащена лінійкою для подачі тарілки, а також гладкою поверхнею, щоб захистити тарілку від будь-якої поверхні, яка травмується під час годування. Лінійка може бути з точністю до міліметрів або більше для контролю та перевірки точності.

2. Робочий стіл оснащений кульовою або круглою стрижневою сталлю для підтримки пластини при подачі, а також захисту від будь-яких пошкоджень поверхні.

3. Електронна коробка була оснащена хорошими сертифікованими компонентами. Здебільшого ми використовуємо сертифіковані CE компоненти SIEMENS або Schneider для експортних машин, а також деякі високоякісні сертифіковані компоненти CCC для картування для різних стандартних потреб клієнтів.

4. Сталевий корпус машини, ми здебільшого вибираємо китайський постачальник сталевих пластин провідного бренду Shanghai BAOSTEEL з гарною якістю та обробленими антикорозійною фарбою перед останньою фарбою. Таким чином, машина, по-перше, матиме гарне довговічне використання, а також ідеальний зовнішній вигляд.

5. Лезо: матеріал леза – 9CrSi або 6CrW2Si, цей матеріал пройшов високі випробування тисячами разів для високої жорсткості та результату різання. Верхнє лезо — це прямокутне лезо з чотирма краями леза, яке відрізняється від QC12Y Swing Beam ножиць (детальніше дивіться фотографію та інструкцію з поясненням леза SIECC/SIECCTECH). Зазор леза можна регулювати вручну або за допомогою двигуна. Обидва мають індексний циферблат для відображення зазору, щоб легко керувати та відображати. А верхній вал леза використовує структуру нахилу для підвищення точності стрижки.

6. Машина обладнана притискною лапкою, щоб стабільно натискати на пластину під час різання, ніжка була оснащена пластиковою поверхнею з високою фракцією без поверхневого руйнування пластини. Для пластини з отворами ми обладнаємо квадратний фут для стабільного квадратного преса.

7. Шестеренчастий насос: ми використовуємо гарний бренд «прямий сполучений внутрішній шестеренчастий насос» як у китайському бренді Shanghai chengjie, так і в Німеччині Eckerler. Внутрішній зубчастий насос розглядається як насос, який ніколи не зношується, і широко використовується у високоточних гідравлічних машинах з низьким рівнем шуму, відсутністю пульсації та тривалим терміном служби. Шестеренчастий насос Shanghai Chengjie також використовується в авіаційній промисловості Китаю, тому він надійний і надійний. Під час роботи на високій швидкості звук рівний і плавний, навіть без перехоплення. Довгий термін служби залежить від його абразивних характеристик, внутрішні компоненти машини мають захисний шар масляної плівки, тому навіть використовуйте звичайне гідравлічне масло, навіть без стирання.

8. Гідравлічна система може використовувати систему Rexroth Німеччини або США OMG. Повернення контролюється циліндром повернення азоту зі стабільним робочим процесом і простим в експлуатації. Гідравлічний прес посилює трансмісію вгору та азот забезпечує виштовхування вгору з хорошою кооперацією. (Принцип роботи може повернутися до креслення технології SIECC QC11Y та QC12Y)

9. Задній калібр підраховується лічильником і може бути мікроналаштований і керований двигуном.

10. Машина буде оснащена захисними дверцятами перед ріжучим лезом і притискною лапкою. За потреби огорожу можна відкрити. Біля горла ми будемо оснащені відкритими дверцятами для безпеки людини, але такими, що відкриваються, коли потрібна будь-яка внутрішня перевірка.

11. Використання трьох підшипників кочення для усунення зазору між рейками та підвищення якості зсуву. (Машинне креслення доступне для
зрозуміло поясни)

Специфікація

Модель	Максимальна товщина	Межа текучості	Макс. Довжина	Кут	X.Інсульт	Частота	потужність	ДШВ (мм)	вага
QC12Y-4*2500	4 мм	≤450 кН/см	2500 мм	1°30'	20~600 мм	16 разів/хв	5,5 кВт	304016101620	3800 кг
QC12Y-4*3200	4 мм	≤450 кН/см	3200 мм	1°30'	20~600 мм	14 разів/хв	5,5 кВт	384016101620	5000 кг
QC12Y-4*4000	4 мм	≤450 кН/см	4000 мм	1°30'	20~600 мм	10 разів/хв	5,5 кВт	460017001700	6500 кг
QC12Y-4*6000	4 мм	≤450 кН/см	6000 мм	1°30'	20~600 мм	8 разів/хв	7,5 кВт	646021003200	11000 кг
QC12Y-6*2500	6 мм	≤450 кН/см	2500 мм	1°30'	20~600 мм	14 разів/хв	7,5 кВт	304016101620	5000 кг
QC12Y-6*3200	6 мм	≤450 кН/см	3200 мм	1°30'	20~600 мм	12 разів/хв	7,5 кВт	384016101620	6000 кг
QC12Y-6*4000	6 мм	≤450 кН/см	4000 мм	1°30'	20~600 мм	8 разів/хв	7,5 кВт	462017501700	8200 кг
QC12Y-6*5000	6 мм	≤450 кН/см	5000 мм	1°30'	20~600 мм	6 разів/хв	11 кВт	540018001900	10500 кг
QC12Y-6*6000	6 мм	≤450 кН/см	6000 мм	1°30'	20~600 мм	5 разів/хв	11 кВт	648021002300	16500 кг
QC12Y-8*2500	8 мм	≤450 кН/см	2500 мм	1°30'	20~600 мм	10 разів/хв	11 кВт	304017001700	6000 кг
QC12Y-8*3200	8 мм	≤450 кН/см	3200 мм	1°30'	20~600 мм	8 разів/хв	11 кВт	386017001700	7200 кг
QC12Y-8*4000	8 мм	≤450 кН/см	4000 мм	1°30'	20~600 мм	8 разів/хв	11 кВт	464017001700	8800 кг
QC12Y-8*5000	8 мм	≤450 кН/см	5000 мм	1°30'	20~600 мм	8 разів/хв	11 кВт	540021002000	11500 кг
QC12Y-8*6000	8 мм	≤450 кН/см	6000 мм	1°30'	20~600 мм	8 разів/хв	11 кВт	648021002350	18000 кг
QC12Y-10*2500	10 мм	≤450 кН/см	2500 мм	2°	20~600 мм	9 разів/хв	11 кВт	304017001700	7300 кг
QC12Y-10*3200	10 мм	≤450 кН/см	3200 мм	2°	20~600 мм	9 разів/хв	11 кВт	386017001700	8000 кг
QC12Y-10*4000	10 мм	≤450 кН/см	4000 мм	2°	20~600 мм	8 разів/хв	11 кВт	465021002000	12050 кг
QC12Y-10*6000	10 мм	≤450 кН/см	6000 мм	2°	20~1000 мм	5 разів/хв	15 кВт	650021002300	24000 кг
QC12Y-12*2500	12 мм	≤450 кН/см	2500 мм	1°40'	20~600 мм	9 разів/хв	18,5 кВт	314021502000	9000 кг
QC12Y-12*3200	12 мм	≤450 кН/см	3200 мм	1°40'	20~600 мм	9 разів/хв	18,5 кВт	388021502000	10800 кг
QC12Y-12*4000	12 мм	≤450 кН/см	4000 мм	1°40'	20~1000 мм	8 разів/хв	18,5 кВт	468021502000	13000 кг
QC12Y-12*5000	12 мм	≤450 кН/см	5000 мм	2°	20~1000 мм	6 разів/хв	18,5 кВт	590021502000	16000 кг
QC12Y-12*6000	12 мм	≤450 кН/см	6000 мм	2°	20~1000 мм	5 разів/хв	18,5 кВт	690026002700	29500 кг
QC12Y-12*8000	12 мм	≤450 кН/см	8000 мм	2°	20~1000 мм	5 разів/хв	18,5 кВт	900035003500	46500 кг
QC12Y-16*2500	16 мм	≤450 кН/см	2500 мм	2°30'	20~600 мм	9 разів/хв	22 кВт	314021502000	11000 кг
QC12Y-16*3200	16 мм	≤450 кН/см	3200 мм	2°30'	20~600 мм	8 разів/хв	22 кВт	388 021502000	13000 кг
QC12Y-16*4000	16 мм	≤450 кН/см	4000 мм	2°30'	20~1000 мм	8 разів/хв	22 кВт	465021502200	16300 кг
QC12Y-16*5000	16 мм	≤450 кН/см	5000 мм	2°30'	20~1000 мм	6 разів/хв	22 кВт	590026002700	20000 кг
QC12Y-16*6000	16 мм	≤450 кН/см	6000 мм	2°30'	20~1000 мм	5 разів/хв	22 кВт	690027002700	36000 кг
QC12Y-16*8000	16 мм	≤450 кН/см	8000 мм	2°30'	20~1000 мм	5 разів/хв	22 кВт	900035003500	75000 кг
QC12Y-20*2500	20 мм	≤450 кН/см	2500 мм	3°	20~1000 мм	8 разів/хв	22 кВт	344023002500	15800 кг
QC12Y-20*3200	20 мм	≤450 кН/см	3200 мм	3°	20~1000 мм	8 разів/хв	22 кВт	415023502700	18500 кг
QC12Y-20*4000	20 мм	≤450 кН/см	4000 мм	3°	20~1000 мм	5 разів/хв	22 кВт	485026002700	21500 кг
QC12Y-20*6000	20 мм	≤450 кН/см	6000 мм	3°	20~1000 мм	4 рази/хв	30 кВт	670030003000	47000 кг
QC12Y-25*2500	25 мм	≤450 кН/см	2500 мм	3°	20~1000 мм	8 разів/хв	37 кВт	320027002900	19000 кг
QC12Y-25*3200	25 мм	≤450 кН/см	3200 мм	3°	20~1000 мм	5 разів/хв	37 кВт	420027002900	23000 кг
QC12Y-30*2500	30 мм	≤450 кН/см	2500 мм	3°	20~1000 мм	4 рази/хв	37 кВт	330029003000	23500 кг
QC12Y-30*3200	30 мм	≤450 кН/см	3200 мм	3°30'	20~1000 мм	4 рази/хв	40 кВт	420029003200	26000 кг
QC12Y-40*2500	40 мм	≤450 кН/см	2500 мм	4°	20~1000 мм	3 рази/хв	55 кВт	320033003000	38000 кг
QC12Y-40*3200	40 мм	≤450 кН/см	2500 мм	4°	1000 мм	3 рази/хв	55 кВт	430033003200	49000 кг

Подробиці

ПРОЦЕС СТРИЖКИ

Ідеальний дизайн у всіх аспектах; Вибравши нову вдосконалену гільйотину з ЧПК, ми отримаємо максимальну безпеку, високу точність і унікальну простоту використання.

Зазор між лезами, кут різання та довжина різання регулюються автоматично залежно від вибору матеріалу та товщини.

Найважливіші частини гальмівних пресів і ножиць KEC виробляються в Німеччині.

Ретельно відібрані компоненти надходять від довгострокових партнерів по всьому світу.

Ми покладаємося на нашу якість і тому надаємо на гільйотину 3 роки гарантії.

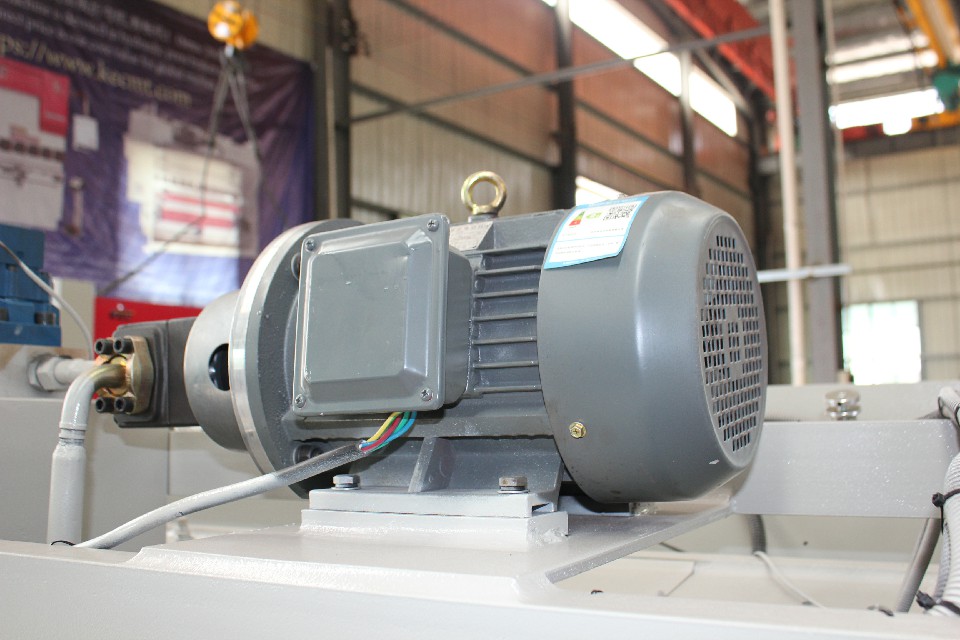

Головний двигун Siemens

Використання Siemens Motor гарантує термін служби машини та знижує рівень шуму при роботі.

Blade Clourancan Швидке регулювання

Механізм швидкого регулювання для зміни зазору леза. Легке керування вручну. здійснення плавного регулювання зазору леза.

Регулятор вертикальності переднього позиціонування

Пристрій переднього позиціонування, налаштування вертикальності та пристрій позиціонування на крайній лівій передній опорі, що гарантує точність різання, легке керування, практичність та ефективність.

Workbench Rolling Steel Ball

Прокатна сталева куля верстака може зменшити тертя, захистити поверхню заготовки.

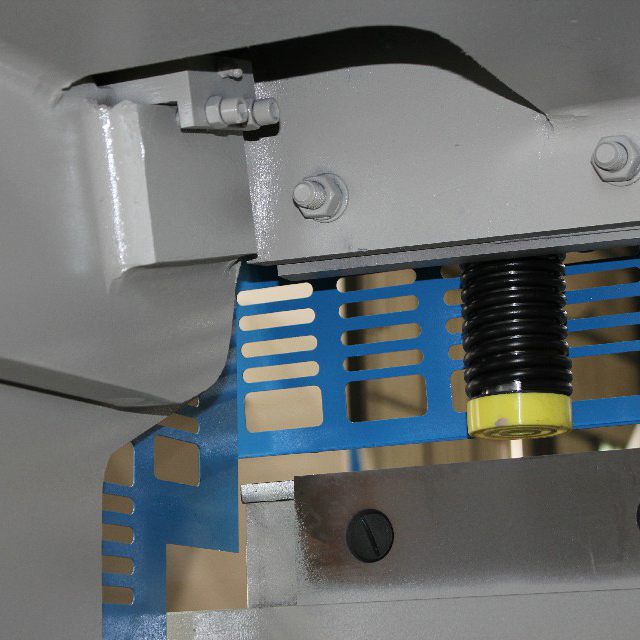

Вбудований пружинний циліндр тиску

Його нижній кінець оснащений прокладкою зі спеціального матеріалу, окремо контролює тиск, уникаючи алюмінієвого сплаву або іншого м'якого
матеріали, що друкуються.

Високоточний задній датчик

Унікальна та нова кулькова гвинтова лінійна направляюча конструкція заднього калібру забезпечує високу точність позиціонування. Регульоване правило направляючого променя та структура синхронної передачі, стабільна та надійна. Додаткова структура підйомного механізму для вирізання заготовки поза діапазоном задньої ширини. При різанні тонких і широких металевих пластин можна вибрати пневматичний опорний пристрій. Збільшений діапазон позиціонування робить різання більш ефективним і точним.

Стабільна електрична шафа

Міцна електрика France Schneider забезпечує стабільну роботу машини. Розумне підключення та розташування ліній значно знижує частоту відмов. І оператор, і всі частини машини відігравали хороший захист. Додатковий сервопривід і привід для підвищення точності позиціонування задньої осі (X).

КОНФІГУРАЦІЯ

Система керування з ЧПК: Estun E21S Control від Nanjing

Електричні компоненти: Schneider Electrical з Франції

Основний двигун: бренд Siemens з Німеччини

Датчик вимірювання кута: OPKON від турецького бренду

Інверторний привід: тайванський серводвигун DELTA та система приводу

PLC: Schneider Electrical з Франції

Ріжучі леза: Shark Toolings з Китаю

Гідравлічна система: Bosch-Rexroth з Німеччини

Гідравлічний насос: SUNNY від бренду США або еквівалентного бренду

Трубний з’єднувач: бренд EMB з Німеччини

Кульковий гвинт/ направляюча вкладиша: HIWIN з Тайваню

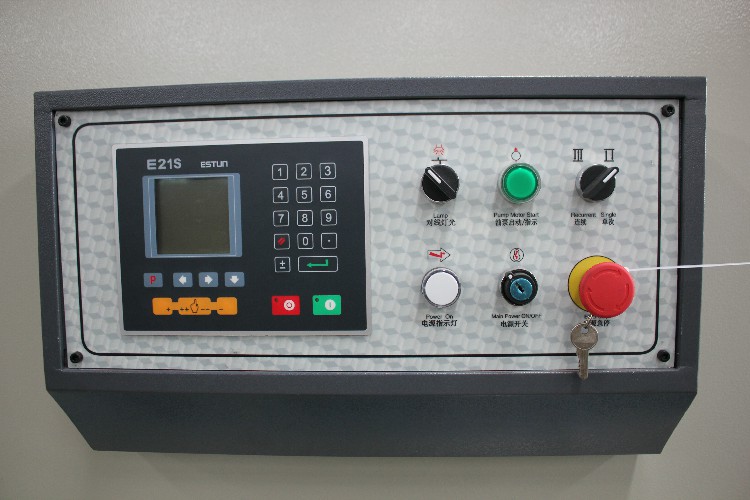

Контролер E21S

* Контроль заднього калібру та блоку
* Контроль для загальних двигунів змінного струму, частотний інвертор
* Інтелектуальне позиціонування
* Лічильник запасів
* Налаштування часу витримки/декомпресії
* Програмна пам'ять до 40 програм
* До 25 кроків на програму
* Розташування з одного боку
* Функція втягування
* Одне ключове резервне копіювання/відновлення параметрів
* мм/дюйм
* Китайська / англійська

FAQ

1. З: Ми бачимо на ринку багато китайських брендів, чи всі вони виробники? А як щодо KEC/yaduan?

A: Це правда, що серед усіх цих китайських брендів більшість із них є торговими брендами.
Але KEC/yaduan є справжнім виробником, який виготовляє гідравлічні преси та ножиці з 2008 року.

2. З: Як отримати точну пропозицію від KEC?

A: Просто надайте нам деталі матеріалу, максимальну товщину та максимальну ширину, з якими ви б хотіли працювати.

3. Питання: Чи можете ви надати послугу OEM?

A: Звичайно. ваш дизайн або інші вимоги прийняті, ваш власний логотип може бути здійснено на машині.

4. З: Яка вартість доставки з Китаю до вашої країни?

A: Ми можемо надіслати машину до вашого порту або адреси дверей морем.

Будь ласка, повідомте нам найближчий порт або адресу з поштовим індексом.

Ми працюємо з кількома надійними транспортними агентами, щоб організувати глобальну доставку різними способами.

5. Q: Який середній час виконання?

A: Для запасів час виконання становить близько 7 днів. Для масового виробництва час виконання становить 20-30 днів після отримання депозитного платежу. Терміни виконання вступають в силу після отримання депозиту. Якщо наші терміни не відповідають вашим кінцевим термінам, ми можемо організувати спеціальне термінове виробництво, щоб встигнути за наш крайній термін. У всіх випадках ми постараємося задовольнити ваші потреби. У більшості випадків ми можемо забезпечити швидку доставку.

6. Q: Чи можете ви надати відповідну транспортну документацію?

A: Так, ми можемо надати більшість документів, включаючи
Коносамент;
Сертифікати аналізу/відповідності;
сертифікат CE, сертифікат COC;
страхування;
Країна народження;
Комерційна накладна;
Пакувальний лист та інші експортні документи, будь-які необхідні.

7. З: Чи приймаєте ви оплату LC?

В: Так, зазвичай наша оплата становить 30% 70% T/T, оплата LC також прийнятна

8. З: Як керувати замовленими машинами?

A: Відео машин перед відправленням на наш завод буде надіслано вам безпосередньо.

9. Питання: як щодо служби введення в експлуатацію?

A: Ми можемо запропонувати послугу введення в експлуатацію, покупець повинен дозволити собі квитки на літак.

10. З: Яка гарантія на продукт?

A: Зазвичай 3 роки. Наше зобов’язання полягає в тому, щоб ви були задоволені нашими продуктами. Незалежно від гарантії чи ні, культура нашої компанії полягає в тому, щоб розглядати та вирішувати всі проблеми клієнтів так, щоб усі були задоволені.

11. З: Чи гарантуєте ви безпечну та надійну доставку продуктів?

A: Так, ми завжди використовуємо високоякісну експортну упаковку. Ми також використовуємо спеціалізовану міцну упаковку для небезпечних вантажів і перевірених вантажовідправників у холодильних камерах для чутливих до температури предметів. Спеціальна упаковка та нестандартні вимоги до упаковки стягуються додатково.

Подробиці

Макс. Ширина різання (мм): 3200
Макс. Товщина різання (мм): 12 мм
Автоматичний рівень: повністю автоматичний
Кут зсуву: 1,5 градуса
Довжина леза (мм): 2400 мм
Хід заднього упору (мм): 20 - 600 мм
Глибина горла (мм): 150 мм
Стан: новий
Потужність (кВт): 18,5 кВт
Вага (кг): 10800 кг
Напруга: 380V/50HZ/3PH
Розмір (Д*Ш*В): 3880*2150*2000
Рік: 2021
Гарантія: 3 роки
Основні переваги продажу: висока точність
Застосовувані галузі: магазини будівельних матеріалів, майстерні з ремонту машин, заводи, будівельні роботи, енергетика та видобуток корисних копалин
Розташування виставкового залу: Канада, Великобританія, США, Франція, Німеччина, Росія, Японія, Австралія
Тип маркетингу: Новинка 2021
Звіт про випробування обладнання: надається
Відеовиїзний огляд: Надається
Гарантія на основні компоненти: 3 роки
Основні компоненти: підшипник, двигун, насос, редуктор, ПЛК, резервуар під тиском, двигун, коробка передач
Система управління: Estun E21 NC Control
Ріжучий матеріал: метал, нержавіюча сталь, вуглецева сталь
Надане післяпродажне обслуговування: безкоштовні запасні частини, встановлення на місці, введення в експлуатацію та навчання, технічне обслуговування та ремонт на місці, онлайн-підтримка, відеотехнічна підтримка
Післягарантійне обслуговування: Технічна відеопідтримка, Онлайн підтримка, Запасні частини, Виїзне обслуговування та ремонт
Місцезнаходження місцевого обслуговування: Канада, Велика Британія, США, Франція, Пакистан, Мексика, Росія, Австралія, Південна Африка
Сертифікація: CE
